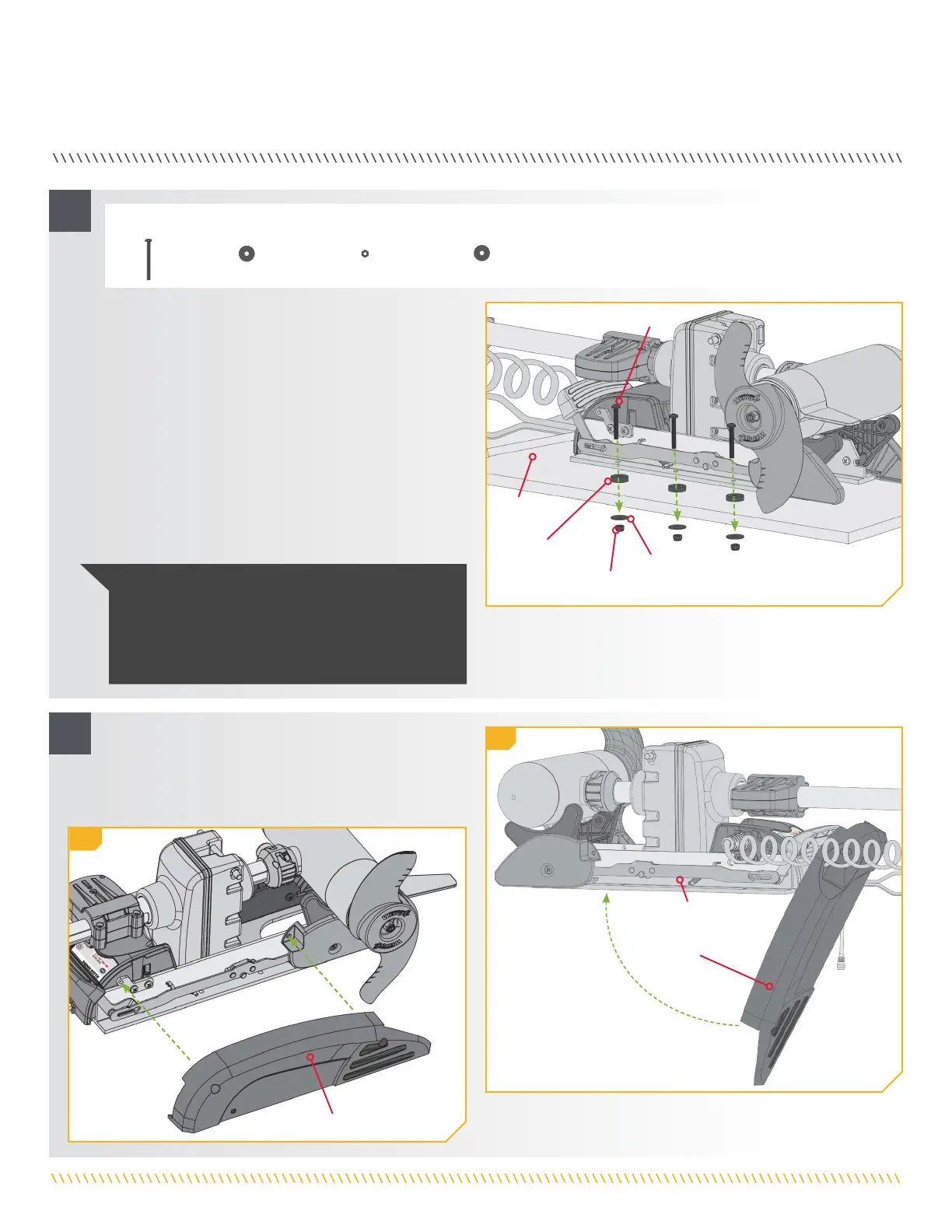

INSTALLATION DU RIPTIDE TERROVA
#1 x 6
#2 x 6 #4 x 6#3 x 6
VisVis
Rondelle en Rondelle en
CaoutchoucCaoutchouc
Pont du Pont du
BateauBateau
Écrou Écrou
NylockNylock
Rondelle Rondelle
PlatePlate
Plaque Latérale DroitePlaque Latérale Droite
Plaque Latérale GauchePlaque Latérale Gauche
Extrusion de BaseExtrusion de Base
ARTICLE(S) REQUIS
7
8m
8n
8
k. Mettez une vis 1/4-20 x 3 1/2 po (6,4-20 x 88,9 mm)
(article nº 1) dans chaque trou percé. La vis doit
traverser l’extrusion de base et le pont du bateau.
Si les rondelles en caoutchouc (article nº 4) sont
utilisées, elles doivent se trouver entre l’extrusion
de base et le pont du bateau. Assurez-vous de fixer
le moteur avec des vis de chaque côté de l’extrusion
de base.
l. Placez une rondelle plate (article nº 2) puis un écrou
Nylock (article nº 3) au bout de chaque vis comme
illustré, puis serrez les écrous. Veillez à ce que toute
la quincaillerie soit bien fixée.
m. Replacez la plaque latérale droite.
n. En la faisant pivoter, replacez la plaque latérale
gauche dans sa position appropriée sur l’extrusion
de base.
AVIS : Pour prévenir le grippage de la quincaillerie
en acier inoxydable, n’utilisez pas d’outils haute
vitesse pour l’installation. Le fait de mouiller les vis
ou d’appliquer un antigrippant peut aider à prévenir
qu’elles grippent.
