Защелка
Защелка
Шуруп (не затягивать)
90°

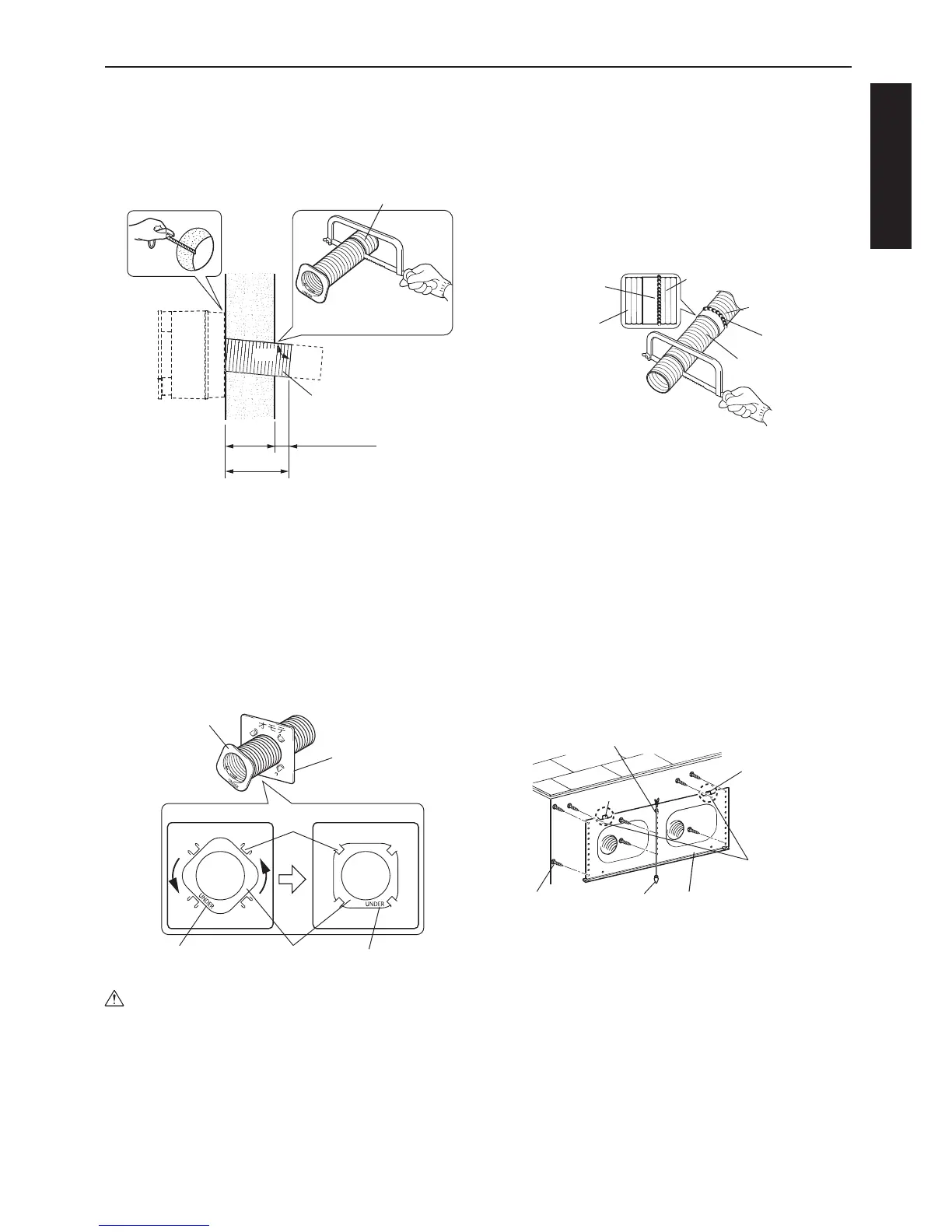

Обрезка приточного/вытяжного воздуховодов
1) Измерьте толщину стены.
(Если толщина стены более 300 мм, используйте
приточный/вытяжной воздуховоды В.) (См. стр. 5, раздел 4 руковод-
ства по установке.)
Примечание.
Проверьте надежность фиксации каждого приточного/вытяжного
воздуховода А на всех четырех защелках пластин крепления
воздуховодов. (Если защелки не зафиксированы, воздуховод будет
давить на заднюю часть блока Лоссней и заслонка может работать
неправильно.)
4) Если толщина стены более 300 мм
Обрежьте приточный/вытяжной воздуховоды В длиной, указанной
в п. 2 (толщина стены +30-40 мм).
Примечания:
1. Надежно скрепите приточный/вытяжной воздуховоды А и В.
(Если воздуховоды не будут соединены плотно, в место соединения
может проникнуть вода.)
2. Герметизируйте соединение между приточным/вытяжным
воздуховодами А и В как показано выше.
Крепление монтажной пластины
1) Предварительно прикрепите монтажную пластину к стене одним
шурупом (не затягивать).
2) Используйте отвес, чтобы убедиться в вертикальном креплении
монтажной пластины (отклонение в пределах 1°).
3) Прикрепите пластину 8 шурупами в местах усиления стены.
Примечания:
1. Закрепите в двух местах: недалеко от защелки и под защелкой.
(См. рисунок выше).
2. Для крепления пластины к бетонной стене используйте дюбели
(приобретаются на месте).
2) Обрежьте приточный/вытяжной воздуховоды А перпендикуляр-
но оси трубы, длиной, указанной на рисунке выше.
t Если длина воздуховода больше указанной, не удастся установить
крышку воздуховода.
3) Подготовка приточного/вытяжного воздуховодов.
t Вставьте каждый приточный/вытяжной воздуховод А в пластину
крепления воздуховода и поверните его против часовой стрелки
до фиксации всех четырех защелок.
Внимание
Устанавливайте приточный/вытяжной воздуховоды А таким
образом, чтобы метка «UNDER» располагалась внизу. После
установки воздуховодов, проверьте, что они имеют необходи-
мый уклон в сторону наружной стены. (Если уклона не будет,
дождевая вода может проникнуть в стены и в помещение, а
также заслонка может работать не правильно.)
Обрежьте с этой стороны
Обрежьте перпендикулярно
воздуховоду
Внутри Снаружи
Толщина
стены
от 30 до 40 мм
Приточный/вытяжной
воздуховод А
Приточный/вытяжной
воздуховод В
Приточный/вытяжной
воздуховод В
Приточный/вытяжной
воздуховод А
Приточный/вытяжной
воздуховод А
Длина обреза
(Размеры по верхней части воздуховода)
Приточный/вытяжной
воздуховод А
Приточный/вытяжной
воздуховоды А
Пластина крепления
воздуховода
Защелка
До фиксации на месте После фиксации на месте
Метка «UNDER»
(внизу)
Метка «UNDER»
(внизу)
Герметик
Герметик
Шуруп Отвес Монтажная
пластина
Закрепите под
защелкой
