Σημείωση
- Ελέγξτε εάν κάθε ένας από τους σωλήνες παροχής/
εξαγωγής αέρα Α έχει αγκιστρωθεί και στις τέσσερις
προεξοχές της πλάκας στερέωσής του. (Εάν δεν
έχει αγκιστρώσει κάποια προεξοχή, ο σωλήνας θα
πιέζει προς το πίσω μέρος της μονάδας Lossnay
και ο αεροφράκτης δεν θα λειτουργεί σωστά.)
4) Αν ο τοίχος έχει πάχος μεγαλύτερο από 300 mm
Κόψτε τους σωλήνες παροχής/εξαγωγής αέρα Β
σύμφωνα με τις διαστάσεις κοπής του βήματος 2
(πάχος τοίχου + 30 έως 40 mm).
Σημείωση
- Βιδώστε σφικτά τους σωλήνες παροχής/
εξαγωγής αέρα Α και Β μαζί σε όλη τη διαδρομή.
(Αν δεν βιδωθούν σφιχτά μεταξύ τους, μπορεί να
προκύψει εισροή νερού.)
- Στεγανοποιήστε τις συνδέσεις μεταξύ των
σωλήνων παροχής/εξαγωγής αέρα Α και Β, όπως
φαίνεται παραπάνω.
Τοποθέτηση της πλάτης ανάρτησης
1) Τοποθετήστε την πλάτη ανάρτησης στον τοίχο
προσωρινά χρησιμοποιώντας μια μόνο βίδα
χαλαρά βιδωμένη.
2) Κρεμάστε ένα βαρίδι του νήματος στάθμης για να
βεβαιωθείτε ότι η τοποθετημένη χαλαρά πλάτη
ανάρτησης είναι οριζόντια (με ακρίβεια 1 °).
3) Τοποθετήστε οκτώ ξυλόβιδες στα σημεία όπου ο
τοίχος περιέχει το υλικό ενίσχυσης.
Σημείωση
- Τοποθετήστε τα δύο σημεία κοντά στα άγκιστρα
κάτω από τα άγκιστρα. (Δείτε το διάγραμμα
παραπάνω.)
- Για την τοποθέτηση της πλάτης σε τσιμεντένιο
τοίχο, χρησιμοποιήστε βίδες εμπορίου για
τσιμέντο.
Σωλήνας παροχής/
εξαγωγής αέρα Β
Σωλήνας παροχής/
εξαγωγής αέρα Β
Σωλήνας παροχής/
εξαγωγής αέρα Α
Σωλήνας παροχής/εξαγωγής αέρα Α
Στεγανοποίηση
Στεγανοποίηση
Άγκιστρο
Τοποθετήστε κάτω
από τα άγκιστρα
Πλάτη ανάρτησης
Βαρίδι του νήματος στάθμηςΞυλόβιδα
Ξυλόβιδα (χαλαρά βιδωμένη)
Άγκιστρο

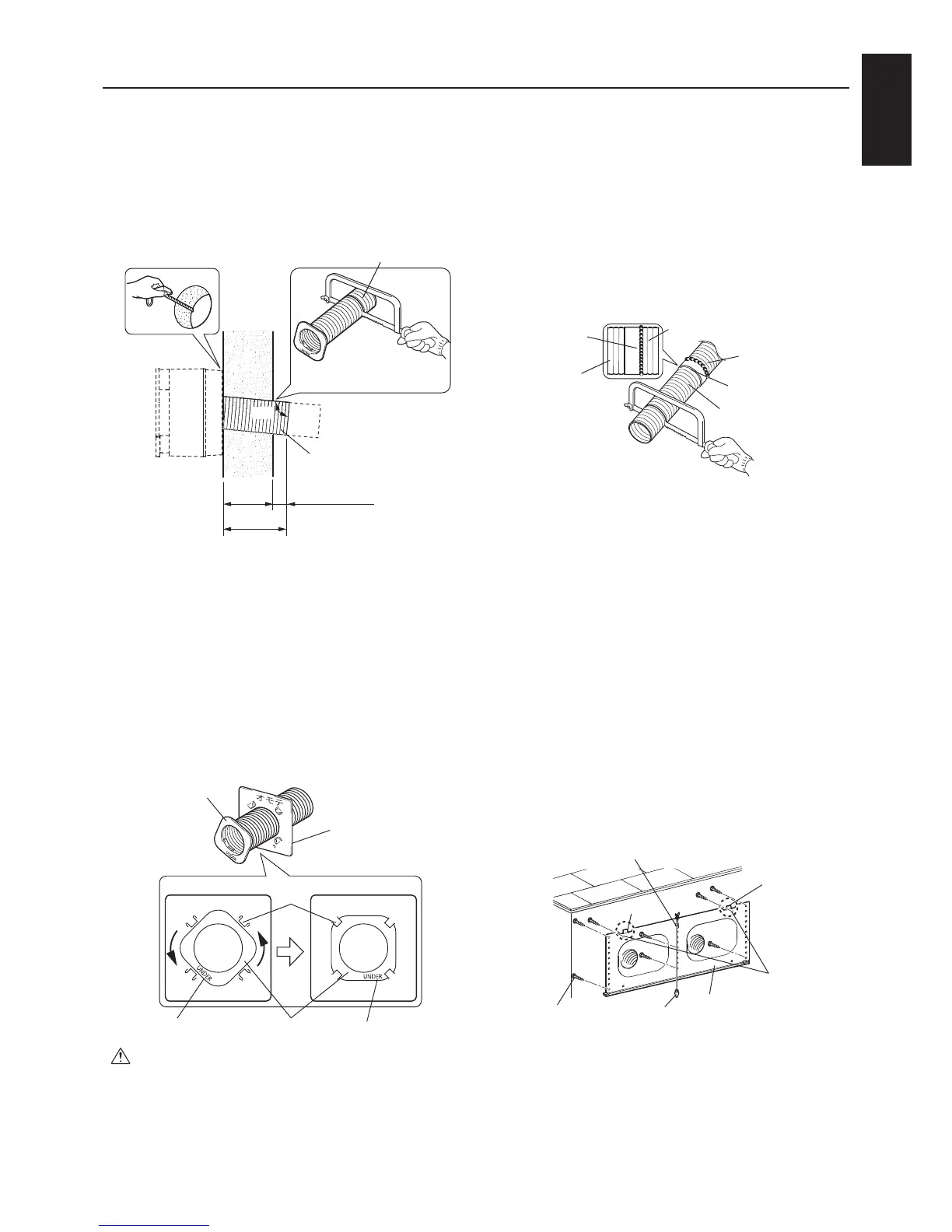

Κόψιμο των σωλήνων παροχής/
εξαγωγής αέρα
1) Μετρήστε το πάχος του τοίχου.
(Εάν ο τοίχος έχει πάχος μεγαλύτερο από 300
mm, χρησιμοποιήστε τον παρεχόμενο σωλήνα
παροχής/εξαγωγής αέρα Β). (Δείτε σελ. 4, ενότητα
4, για οδηγίες εγκατάστασης.)
2) Κόψτε τους σωλήνες παροχής/εξαγωγής αέρα Α
κάθετα προς τον άξονα του σωλήνα στο μήκος
που φαίνεται στο παραπάνω σχήμα.
- Εάν ο σωλήνας είναι πιο μακρύς από αυτόν
που φαίνεται, το κάλυμμα προστασίας από
καιρικές συνθήκες δεν θα ταιριάζει.
3)
Προετοιμάστε τους σωλήνες παροχής/εξαγωγής αέρα.
- Εισάγετε κάθε έναν από τους σωλήνες παροχής/
εξαγωγής αέρα Α στην πλάκα στερέωσης και
περιστρέψτε τον αριστερόστροφα μέχρι να
αγκιστρώσουν οι τέσσερις προεξοχές.
Προσοχή
- Τοποθετήστε τους σωλήνες παροχής/εξαγωγής αέρα Α με
τέτοιον τρόπο ώστε το σημάδι UNDER (κάτω) να βρίσκεται
στο κάτω μέρος. Μετά την τοποθέτηση των σωλήνων, ελέγξτε
εάν έχουν κλίση προς τα κάτω κατά την έξοδό τους. (Εάν δεν
συμβαίνει αυτό, τότε το βρόχινο νερό μπορεί να διεισδύσει
στον τοίχο και ο αεροφράκτης να μη λειτουργεί σωστά.
Κόψτε κάθετα προς το
σωλήνα
Πάχος
τοίχου
ΕξωτερικάΕσωτερικά
(Διάσταση στην κορυφή του σωλήνα)
90°
Μήκος κοψίματος
Σωλήνας παροχής/
εξαγωγής αέρα Α
Κόψτε σε αυτή την πλευρά
Από 30 μέχρι 40 mm
Σωλήνας παροχής/
εξαγωγής αέρα Α
Πλάκα στερέωσης
σωλήνα
Πριν την τοποθέτηση
Σημάδι “UNDER" Σημάδι “UNDER"
Μετά την τοποθέτηση
Προεξοχή
Σωλήνας παροχής/
εξαγωγής αέρα Α
