Huom!
- Tarkasta, että kaikki ilmansyöttö/poistoputket A
osuvat putken kiinnityslevyn neljään sakaraan.
(Jos näin ei ole, putki painuu Lossnay-laitteen
takaosaa vasten ja suljin ei ehkä toimi kunnolla.)
4) Jos seinä on paksumpi kuin 300 mm
Leikkaa ilmansyöttö/poistoputket B ja säilytä
vaiheen 2 leikkausmitat (seinän paksuus + 30–40
mm).
Huom!
- Kiinnitä ilmansyöttö/poistoputket A ja B yhteen
koko matkalta.(Jos niitä ei ruuvata yhteen
tiukasti, vettä saattaa tunkeutua sisään.)
- Tiivistä ilmansyöttö/poistoputkien A ja B väliset
liitännät yllä esitetyllä tavalla.
Asennuslevyn kiinnittäminen
1) Kiinnitä asennuslevy seinään yhdellä ruuvilla
löysää kiinnitystä varten.
2) Ripusta luotilanka varmista, että löysästi kiinnitetty
asennuslevy on vaakasuuntainen (1°:een sisällä).
3) Kiinnitä kahdeksan puuruuvia paikkoihin, jossa
seinässä on tukimateriaalia.
Huom!
- Kiinnitä kahteen kohtaan salpojen alapuolella.
(Katso kuva edellä.)
- Jos kiinnität levyn betoniseinään, käytä varastosta
saatavia betoniruuveja.
Ilmansyöttö/
poistoputki B
Ilmansyöttö/
poistoputki B
Ilmansyöttö/
poistoputki A
Ilmansyöttö/poistoputki A
Tiiviste
Tiiviste
Salpa
Kiinnitä
salpojen alle
Asennuslevy
LuotilankaPuuruuvi
Puuruuvi (löysästi kiinnitetty ruuvi)
Salpa

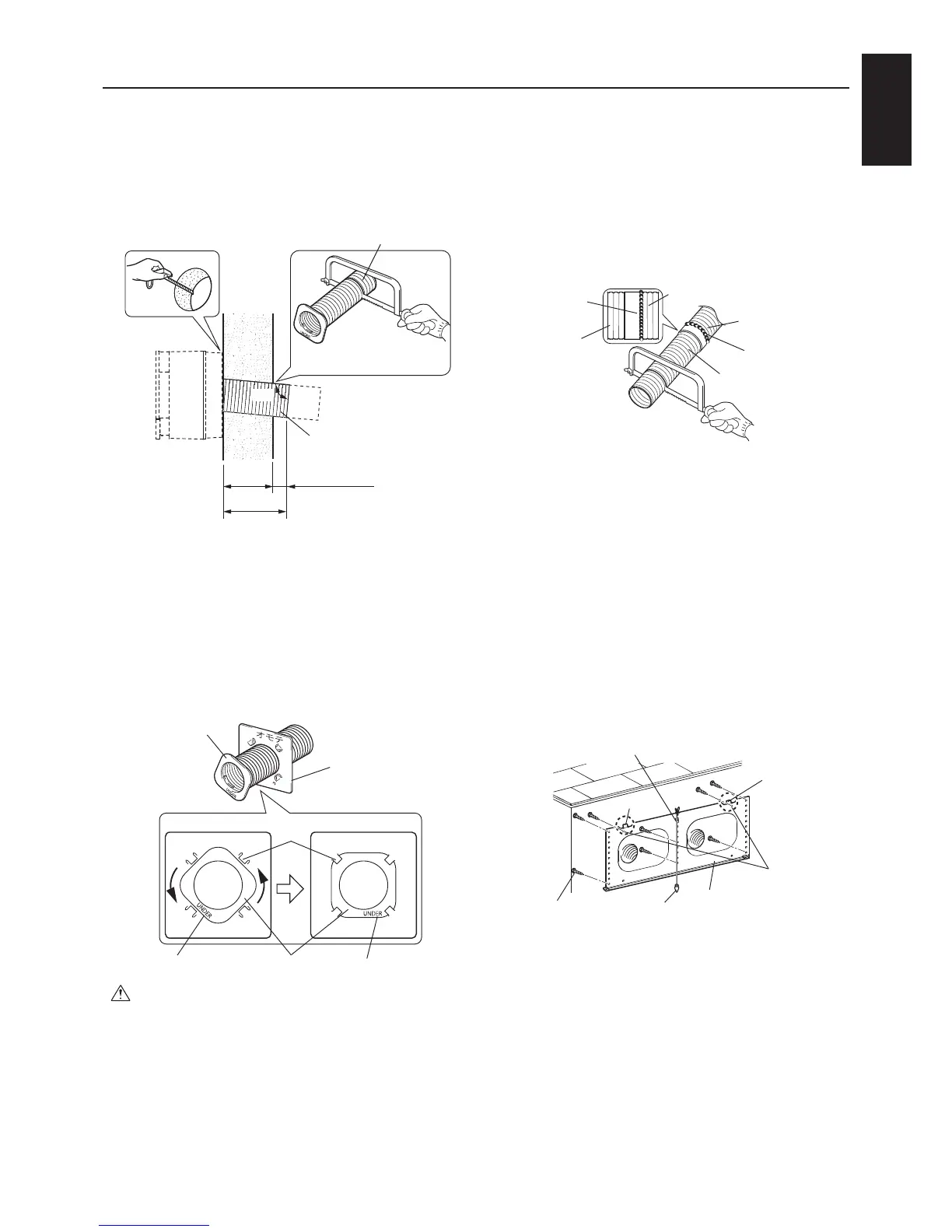

Ilmansyöttö/poistoputkien
leikkaaminen
1) Mittaa seinän paksuus.
(Jos seinä on paksumpi kuin 300 mm, käytä
toimitukseen kuuluvaa ilman otto/poistoputkea B).
(Katso sivu 4, osa 4, asennusohjeet.)
2) Leikkaa ilmansyöttö/poistoputket A kohtisuorasti
putken akseliin nähden edellä esitetyn kuvan
mittaisiksi.
- Jos putki on pidempi kuin esitetty, sääsuoja ei
sovi siihen.
3) Valmistele ilmansyöttö/poistoputket.
- Pane ilmansyöttö/poistoputket A putken
asennuslevyyn ja pyöritä sitä vastapäivään
neljän salvan verran.
Huomautus
- Kiinnitä ilmansyöttö/poistoputket A niin,
että UNDER-merkki on alapuolella. Kun olet
kiinnittänyt putket, varmista, että ne ovat
kallellaan alaspäin, kun ne menevät ulos. (Jos
näin ei ole, sadevettä saattaa tunkeutua seinään
eikä suljin ehkä toimi kunnolla.)
Leikkaa kohtisuorasti
putkeen nähden.
Seinän
paksuus
UlkonaUlkona
(Mutta putken yläosassa)
90°
Leikkauspituus
Ilmansyöttö/
poistoputki A
Leikkaa tällä puolella
30–40 mm
Ilmansyöttö/
poistoputki A
Putken
asennuslevy
Ennen paikalleen asettamista
UNDER-merkki UNDER-merkki
Paikalleen asettamisen jälkeen
Salpa
Ilmansyöttö/
poistoputki A
