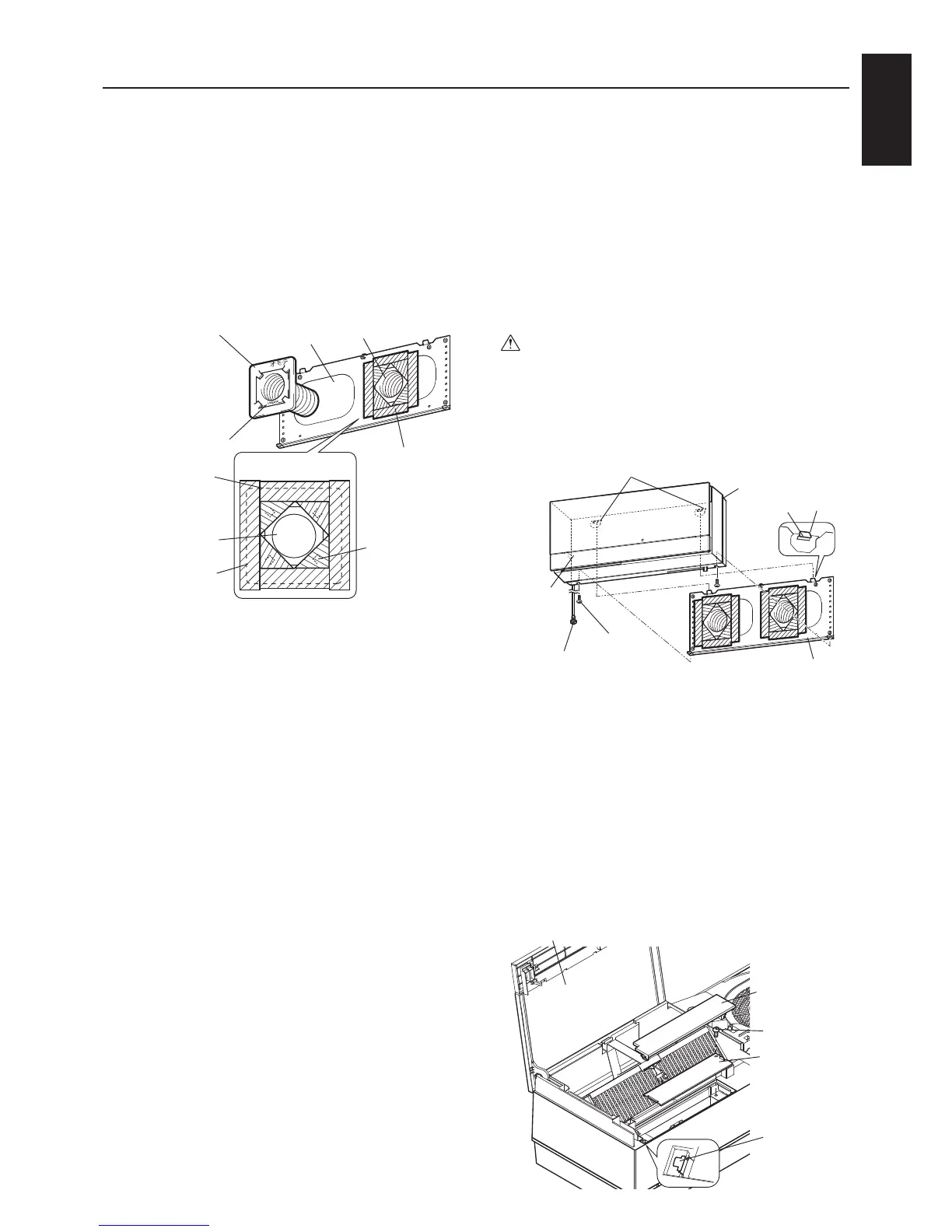

Montaggio dell’unità principale
Per VL-100U5-E
1) Appendere i fori di aggancio sull’unità
principale ai ganci della piastra di montaggio,
come illustrato di seguito (su entrambi i lati).
2) Premere l’unità principale sulla parete
e ssarla con le due viti in dotazione. In
questa fase, premere saldamente il cavo di
alimentazione nell’intaglio sull’unità principale
(l’unità non si posizionerà correttamente se il
cavo non è alloggiato nell’intaglio).
Attenzione
- Stringere saldamente le due viti (eventuali
scarti di giunzione possono far sì che la
parete si sporchi).
3) Inserire la spina di alimentazione in una presa
a muro.
Per VL-100EU5-E
1)
Aprire il pannello. Appoggiare le dita al centro
dei due lati dell’unità e tirarlo in avanti e in alto.
Durante l’apertura e la chiusura del pannello,
non applicare sollecitazioni eccessive ai
ssaggi del pannello.
2) Rimuovere il coperchio della morsettiera A
dalle linguette sull’unità principale.
3) Rimuovere la vite, quindi rimuovere il
coperchio della morsettiera B.
Foro di aggancio
Fori di aggancio
Viti di
montaggio
dell’unità
principale
Cavo di
alimentazione
Gancio
Piastra di
montaggio
Intaglio
(sul lato
sinistro)
Unità principale
Pannello
Vite
Area della
linguetta
sull’unità
principale
Coperchio della
morsettiera A
(plastica)
Coperchio della
morsettiera B
(metallo)
Montaggio dei tubi di entrata e di
scarico dell’aria
1) Inserire i tubi di entrata e di scarico dell’aria
(ssati alle piastre di montaggio dei tubi) nei
fori sulla parete.
2) Utilizzando del nastro di alluminio, ssare
saldamente i tubi di entrata e di scarico
dell’aria sulla parete (se la tenuta non è salda,
i tubi potrebbero spostarsi e la serranda aria
potrebbe non funzionare correttamente).
Nota
- Montare i tubi di entrata e di scarico
dell’aria A in modo che la scritta UNDER si
trovi sul lato inferiore.
- Dopo aver montato i tubi, controllare che
siano rivolti verso il basso nella direzione di
uscita.
- Durante il montaggio delle coperture per
esterno, non premere i tubi di entrata
e di scarico dell’aria nella parete (la
serranda aria potrebbe non funzionare
correttamente).
Lato di entrata dell’aria
Tubo di entrata e di
scarico dell’aria
Piastra di montaggio
del tubo
Applicare nastro
di alluminio per
coprire i fermi (4
punti).
(Vista frontale)
Piastra di montaggio
del tubo
Montare i tubi di entrata
e di scarico dell’aria A e
le piastre di montaggio
dei tubi saldamente
nella parete in modo
che non si spostino.
Nastro di alluminio
Applicare in modo
che non copra
l’apertura del tubo.
Nastro di
alluminio
(sul lato di
entrata e di
scarico dell’aria)
Lato scarico
Scritta UNDER
