- Los trabajos eléctricos deben ser
realizados por un contratista eléctrico
(un electricista con licencia) de
acuerdo con los estándares técnicos
del equipo y las regulaciones locales
para garantizar la seguridad.
- Siseconectanmalloscablesose
cometen errores en los trabajos
eléctricos,podríaproducirseuna
descargaeléctricaounincendio.
- Utilice disyuntores conectados a
la fuente de alimentación como
protección contra cortocircuitos.
*1
- Uncortocircuitopodríaproducirun
incendio.
Precaución
- Instale la unidad solo en una pared.
No la instale en el techo.
- Podrían producirse lesiones si cayera
la unidad.
- No instale la unidad en áreas
demasiado calientes (40 °C o más),
cerca de llamas abiertas, en áreas
propensas a humo grasiento o
cualquier lugar donde pudiera entrar en
contacto con disolventes orgánicos.
- Podría producirse un incendio.
- Coloque siempre una cubierta en
el bloque de terminales una vez
terminado el trabajo de montaje.
*1
- La presencia de polvo, humedad
y similares podrían causar un
cortocircuito o un incendio.
- Lleve guantes al montar la unidad.
- Sinoloslleva,podríalesionarse.
Prohibido
Debe
seguir las
instrucciones
dadas.
- Monte la unidad de modo que los tubos
de suministro/escape de aire tengan
una inclinación hacia abajo al exterior.
- Sientralluviaenlaunidad,podría
producirseunadescargaeléctricaoun
incendio, o podrían mojarse los objetos
que haya en el interior.
- Coloque las cubiertas de exterior
suministradas.
- Sientralluviaenlaunidad,podría
producirseunadescargaeléctricaoun
incendio, o podrían mojarse los objetos
que haya en el interior.
- Asegúrese de desconectar los
disyuntores o desconectar el enchufe
de la toma mural si la unidad Lossnay
no se va a utilizar durante un largo
periodo de tiempo tras la instalación.
- De lo contrario, podría producirse
unadescargaeléctricaacausadeun
aislamiento deteriorado o un incendio a
raízdeuncortocircuito.
- Cuando monte la unidad principal en
la pared, presiónela contra la pared y
fíjela bien con los dos tornillos.
- Siquedaunespacio,podríaensuciarse
la pared.
*1
:SoloVL-100EU5-E.
Nota
- En edicios de media o gran altura, en zonas de
la costa o en otras zonas sometidas a fuertes
vientos, podría entrar viento en la unidad aunque
no esté en marcha. Instale la unidad Lossnay en
un lugar donde no quede expuesta al viento.
- No utilice la unidad Lossnay en zonas propensas
a daños causados por la sal o aguas termales.

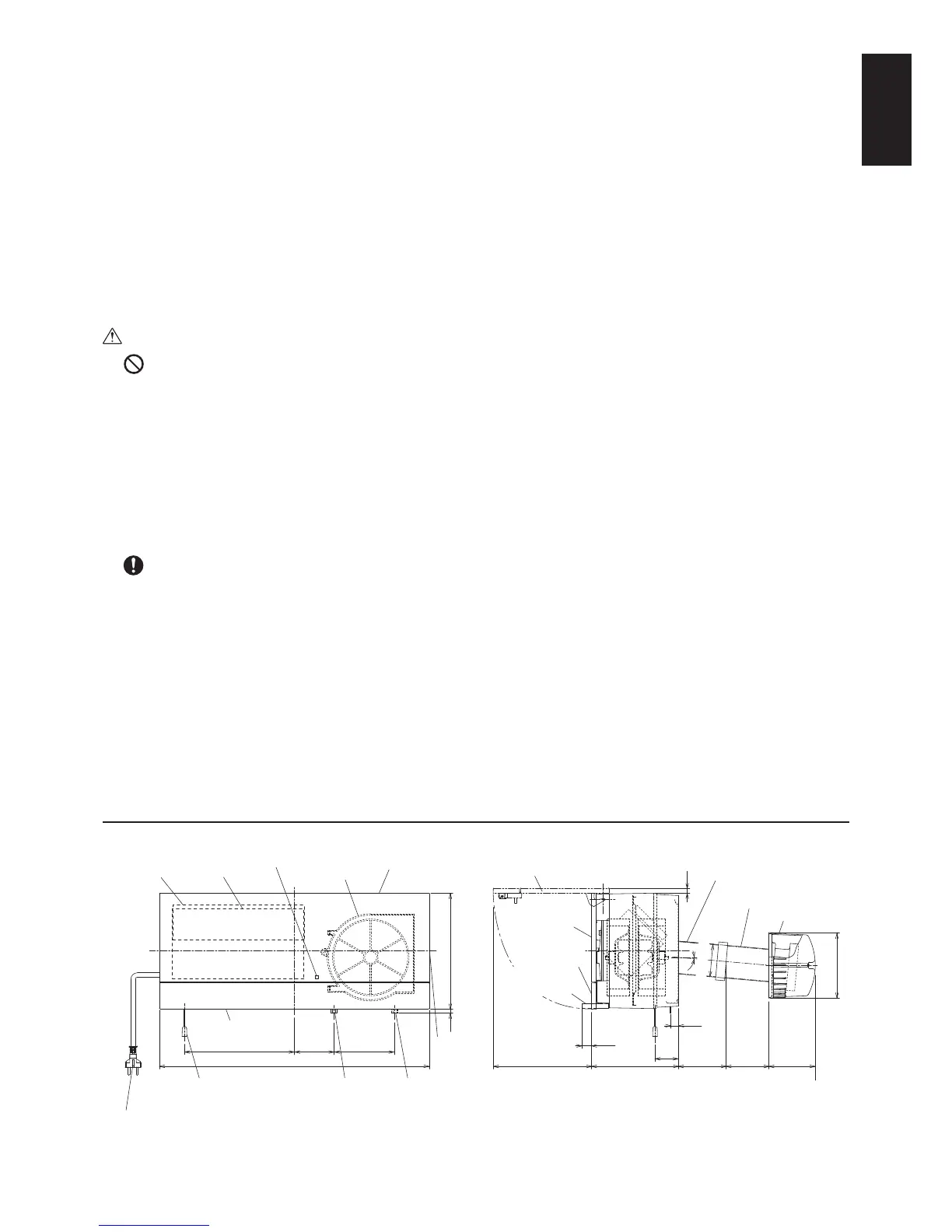

Esquema dimensional
12
226
106
ø150
26511
17
54
200
22
5°
140
90
620
252
Filtro de
aire de
escape
Oriciode
escape de aire
Con panel abierto
Cable de alimentación (de enchufe)
(SoloVL-100U5-E)
(longitud efectiva aprox. 3 m)
Cordel de tracción
(SoloVL-100U5-E)
Con panel
cerrado
Cubierta de exterior
Tubo de suministro/
escape de aire A
Tubo de suministro/
escape de aire B
Listón
Núcleo Lossnay
(intercambiador
de calor)
Filtro de aire
exterior
Listón
(en vertical)
Listón
(enhorizontal)
Control del obturador
(con el obturador
cerrado)
* Predeterminado
defábrica
Control del
obturador
(con el obturador
abierto)
Oriciointerior
de escape de
aire
Grosor de
la pared
50a300
Diámetroexteriorø75mmx2
Grosor de
la pared
300a550
Unidad(mm)
Indicador
de funcio-
namiento
