Por-5
Português
Nota
- Certique-se de que cada tubo de alimentação/
exaustão de ar A ca encaixado nos quatro
dentes da chapa de montagem do tubo. (Se um
dente não encaixar, o tubo ca encostado à
parte de trás da unidade Lossnay e o obturador
pode não funcionar corretamente.)
4) Se a parede tiver mais de 300 mm de espessura
Corte os tubos de alimentação/exaustão de ar B
de acordo com as dimensões de corte do passo 2
(espessura da parede + 30 a 40 mm).
Nota
- Fixe bem os tubos de alimentação/exaustão de
ar A e B juntos até ao m. (Se não forem xados
juntos rmemente, podem ocorrer inltrações
de água.)
- Vede as ligações entre os tubos de alimentação/
exaustão de ar A e B conforme mostrado acima.
Fixar a chapa de montagem
1) Fixe a chapa de montagem na parede
provisoriamente utilizando um único parafuso
apertado com alguma folga.
2) Pendure um o de prumo para se certicar de que
a chapa de montagem instalada com alguma folga
está na horizontal (até 1°).
3) Fixe oito parafusos para madeira em pontos em
que a parede tenha algum material de reforço.
Nota
- Fixe os dois pontos perto dos encaixes por baixo
dos encaixes. (Consulte o diagrama acima.)
- Para xar a chapa numa parede de betão, utilize
parafusos para betão disponíveis no mercado.
Tubo de alimentação/
exaustão de ar B
Tubo de
alimentação/
exaustão de
ar B
Tubo de alimentação/
exaustão de ar A
Tubo de alimentação/
exaustão de ar A
Vedação
Vedação
Encaixe
Fixar por
baixo dos
encaixes
Chapa de montagem
Fio de prumoParafuso para madeira
Parafuso para madeira (apertado com alguma folga)
Encaixe

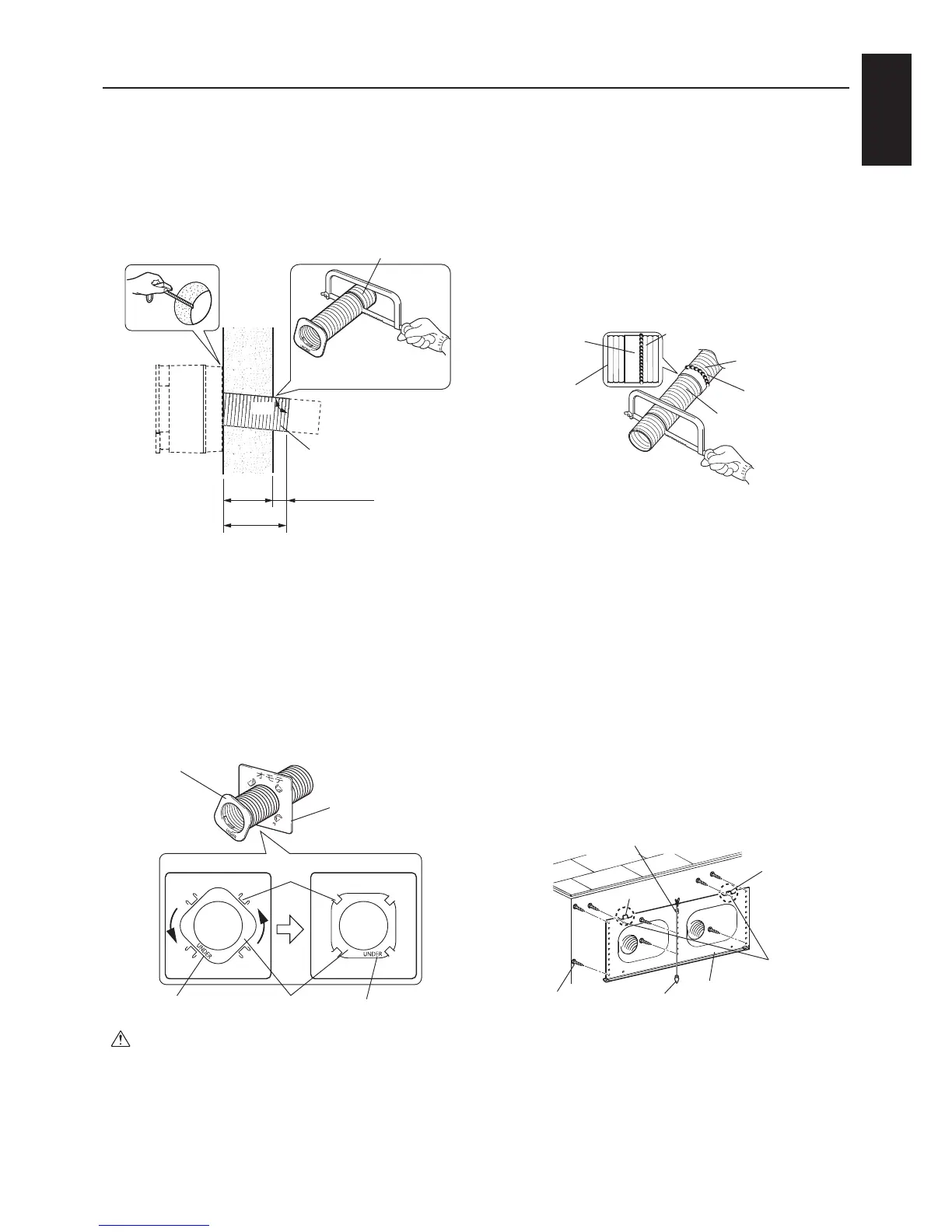

Cortar os tubos de alimentação/
exaustão de ar
1) Meça a espessura da parede.
(Se a parede tiver mais de 300 mm de espessura,
utilize o tubo de alimentação/exaustão de ar
B). (Consulte a página 4, secção 4, para ver as
instruções de montagem.)
2) Corte os tubos de alimentação/exaustão de ar A
na perpendicular em relação ao eixo do tubo com
o comprimento mostrado na gura acima.
- Se o tubo tiver um comprimento superior ao
mostrado, a cobertura protetora não caberá no
tubo.
3) Prepare os tubos de alimentação/exaustão de ar.
- Introduza cada tubo de alimentação/exaustão de
ar A numa chapa de montagem de tubo e rode-o
no sentido contrário ao dos ponteiros do relógio
até os quatro dentes encaixarem.
Atenção
- Faça a montagem dos tubos de alimentação/
exaustão de ar A de forma a deixar o símbolo
UNDER na parte inferior. Depois de montar os
tubos, certique-se de que cam inclinados para
baixo à saída para o exterior. (Caso contrário,
pode haver inltração de água da chuva na parede
e o obturador pode não funcionar corretamente.)
Cortar na perpendicular
em relação ao tubo
Espessura
da parede
ForaDentro
(Dimensão na parte superior do tubo)
90°
Comprimento
de corte
Tubo de alimentação/
exaustão de ar A
Cortar neste lado
30 a 40 mm
Tubo de
alimentação/
exaustão de
ar A
Chapa de montagem
do tubo
Antes de colocar no lugar
Símbolo UNDER Símbolo UNDER
Depois de colocar no lugar
Dente
Tubo de alimentação/
exaustão de ar A
