Mitsubishi VL-100EU5-E User Manual

Ger-3
Deutsch

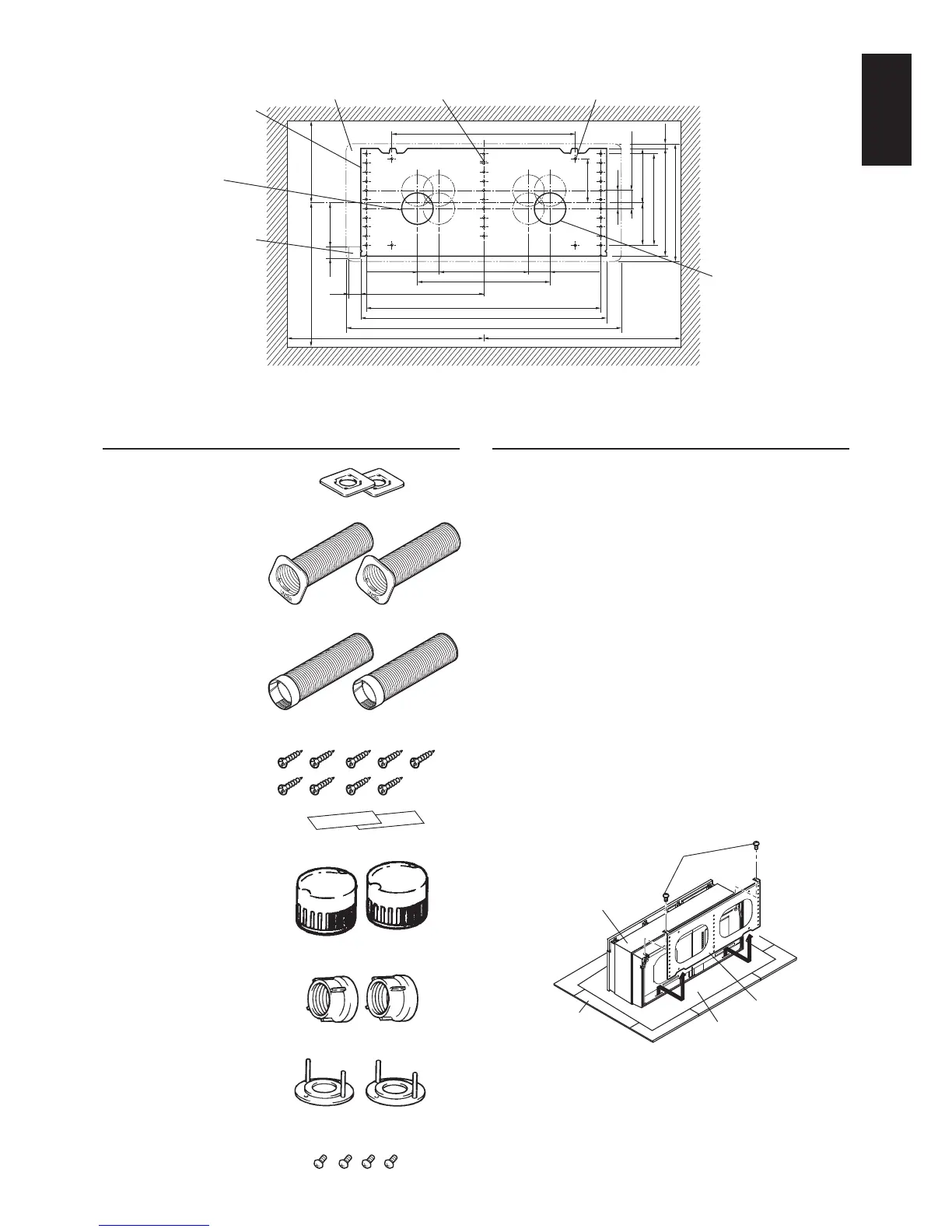

Liste der mitgelieferten Teile
Rohrhalterungsplatten(2)
Luftzufuhr-/EntlüftungsrohrA(2)
Luftzufuhr-/EntlüftungsrohrB(2)
Holzschrauben(9)
(fürdieBefestigungderMontageplatte)
Aluminiumbänder(2)
Wetterschutzabdeckung(2)
Flanschmuttern(2)
HalterungsplattenfürdieWetterschutzabdeckung(2)
MontageschraubenfürdieWetterschutzabdeckungen(4)
Vor der Installation
EntfernenSiediezweiSchrauben,diedas
Hauptgerätfesthalten,umdieMontageplatte
abzunehmen.
Hinweis
- Bewahren Sie die Schrauben zur Befestigung
des Hauptgeräts an einem sicheren Ort auf.
Diese Schrauben sind nach der Installation
des Hauptgeräts notwendig.
- Die Oberäche des Lossnay-Geräts ist
glänzend. Seien Sie deshalb vorsichtig, sie
nicht zu zerkratzen. Breiten Sie Karton oder
Ähnliches aus und legen Sie die Plastikplane,
in die das Hauptgerät verpackt war, darauf.
Legen Sie das Gerät seitlich darauf und
entfernen Sie dann die Montageplatte wie in
der Abbildung dargestellt.
- Bei Auslieferung ist die Klappe des Lossnay-
Geräts geschlossen.
Hauptgerät
Montageplatte
Sicherungsschrauben
fürdasHauptgerät
Karton oder
ähnlichesMaterial
Plastikplane
■ Installationspositionsabbildung (von der Innenseite)
Einheit (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Montageplatte
Luftzufuhröffnung
(Wandöffnungmiteinem
Durchmesservonø85
bisø90)
AbsicherungerforderlichKantedesHauptgeräts
Luftauslassöffnung
(Wandöffnungmiteinem
Durchmesservonø85
bisø90)
Halterungsloch36–ø6
Bereichzum
HerausziehendesNetz-
und Verbindungskabels
(NurVL-100EU5-E)
Min. Min.
(Min.)
(Min.)
(Min.)
(Anpassbar) (Anpassbar)
(Anpassbar)
(max.)
