Montering av fläkten
För VL-100U5-E
1) Sätt hakarna på fläkten i hakarna på
fästplattan som visas nedan. (Båda sidor)
2) Tryck fläkten mot väggen och fäst den med
de två skruvarna. Tryck nu in nätsladden
ordentligt i urtaget på sidan av fläkten.
(Fläkten sitter inte tätt om sladden inte sitter i
urtaget.)
Försiktigt
- Dra åt de två skruvarna ordentligt. (Springan
kan göra väggen smutsig.)
3) Anslut nätkontakten till vägguttaget.
För VL-100EU5-E
1) Öppna panelen. Placera fingrarna i mitten
av sidorna av apparaten och dra framåt och
uppåt.
Tänk på att inte överbelasta panelfästena när
du öppnar och stänger panelen.
2) Ta bort kopplingsplintskåpa A från
huvudenhetens hakar.
3) Ta bort skruven och ta bort sedan
kopplingsplintskåpa B.
Hål för hake
Hål för hakar
Huvudenhetens
fästskruvar
Nätkabel
Hake
Fästplatta
Urtag
(på vänster
sida)
Huvudenhet
Panel
Skruv
Hakarna på
huvudenheten
Kopplingsplintskåpa
A (plast)
Kopplingsplintskåpa
B (metall)

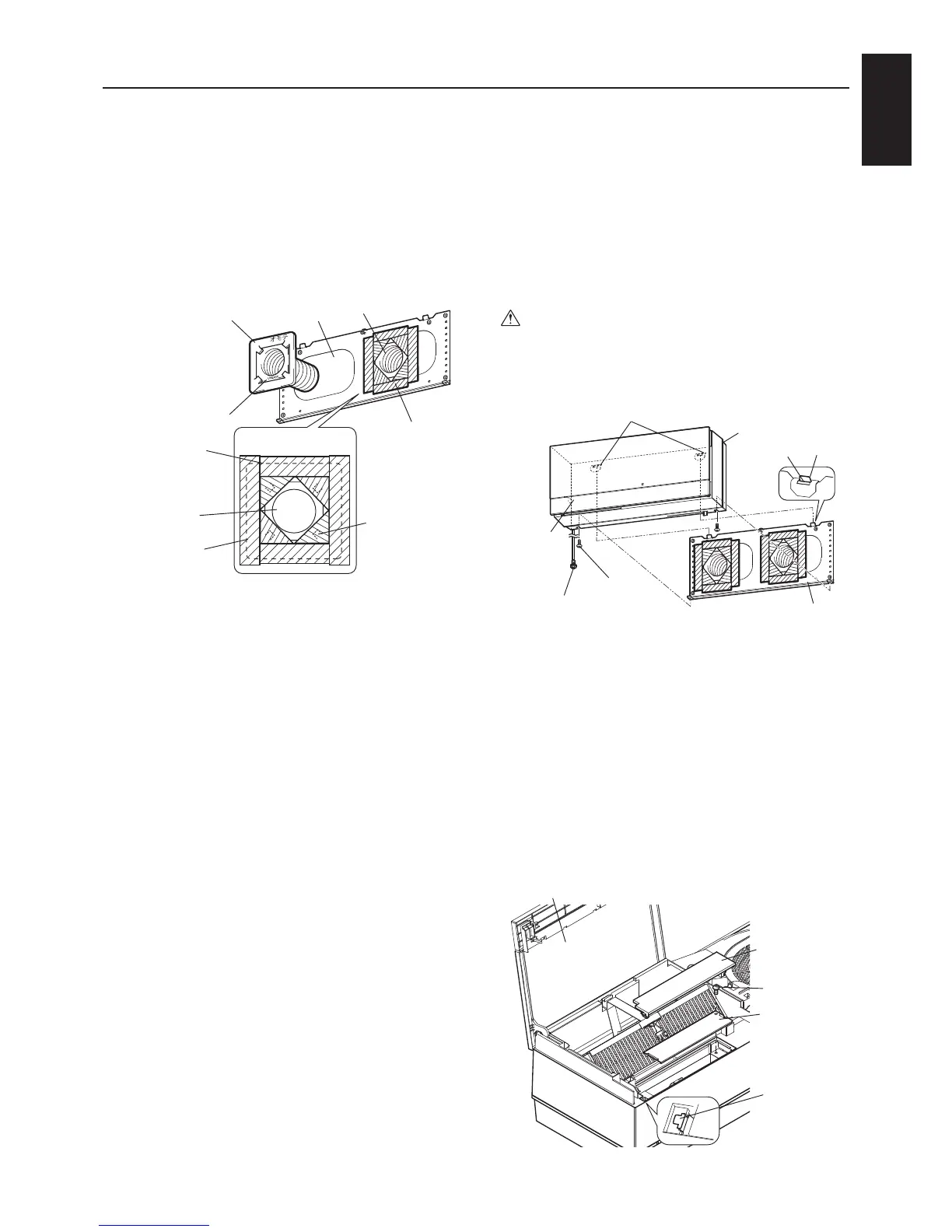

Fäst rören för luftintag/luftavlopp
1) För in rören för luftintag/luftavlopp, som är
fästa vid rörmonteringsplåtarna, genom
vägghålen.
2) Tejpa fast rören för luftintag/luftavlopp tätt mot
väggen som visas nedan med aluminiumtejp
(säljs i handeln). (Om tätningen inte är tät kan
rören flyttas och luckan kanske inte fungerar
som den ska.)
Obs
- Montera rören för luftintag/luftavlopp A så
att märket UNDER sitter nedåt.
- Kontrollera när rören monterats att de
sluttar ned när de kommer ut utanför muren.
- Vid montering av väderkåporna ska rören
för luftintag/luftavlopp inte tryckas in i
väggen. (Luckan kanske inte fungerar som
den ska.)
Luftintagssidan
Luftintag/
luftavloppsrör
Rörmonteringsplåt
Tejpa med
aluminiumtejp så
att hakarna täcks
(4 platser).
(Se framifrån)
Rörmonteringsplåt
Montera luftintag/
avloppsrör A och
rörmonteringsplåtar
tätt mot väggen så
att de inte kan röra
sig.
Aluminiumtejp
Låt inte tejpen
täcka rörets
öppning.
Aluminiumtejp
(på både
luftintags- och
utsläppssidan)
Utsläppssidan
UNDER-märket
