Obs
- Var noga med att inte förlägga de borttagna
kopplingsplintskåporna och skruvarna.

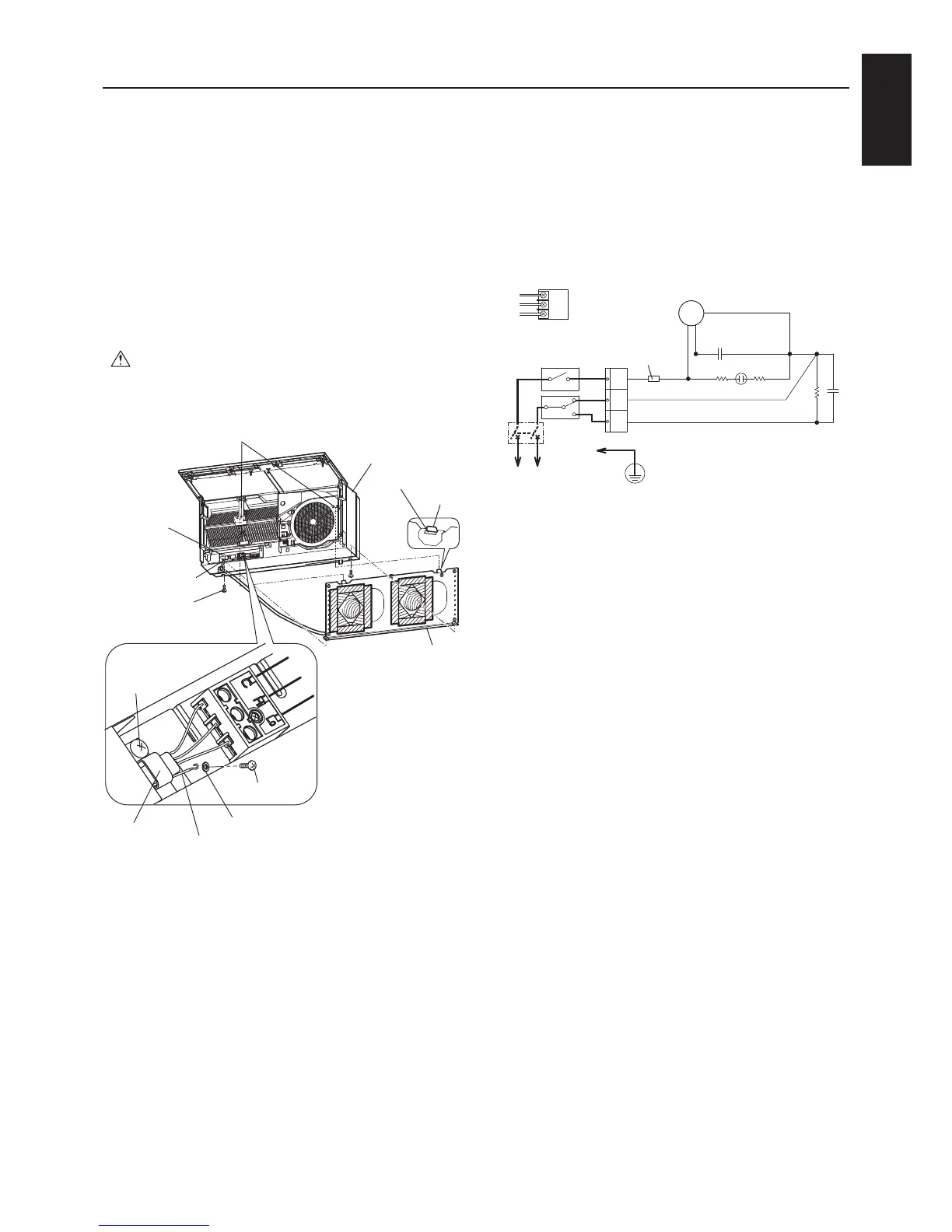

4) Dra nät- och anslutningskablarna genom
håletpåbaksidanavapparaten.(Kablarna
kommer in i rummet utdragningsplatsen för
nät- och anslutningskabel.)
5) Häng fästhålen på huvudenheten på hakarna
i fästplattan. (Båda sidor)
6) Tryck fläkten mot väggen och fäst den med
de två skruvarna.
Försiktigt
- Dra åt de två skruvarna ordentligt. (Springan
kan göra väggen smutsig.)
- Sätt brickan på den plats som illustreras.
7) Anslut Lossnay-kablarna.
Bricka
Hål för hakar (på baksidan av huvudenheten)
Huvudenhetens
fästskruvar
Nät/
anslutningskablar
Hake
Hål för hake
Fästplatta
Huvudenhet
Plats för
utdragning
av nät- och
anslutningskabel
Fästskruv för
kabelklämman
Jordskruv
Kabelklämma
Jordning
Driften kräver en strömbrytare.
Ha en strömbrytare klar och anslut
kablarna som visas i fetstil på
kopplingsschemat nedan.
Lämpliga kablar: ø0,5 till ø2,0 mm diameter
Ta bort höljet från de sista 10 mm av nät- och
anslutningskablarna och skruva ändarna på plats
på kopplingsplinten.
8) Fäst en jordkabel till kopplingsplinten med
en jordskruv för att säkerställa att enheten är
jordad.
9) Fäst nät- och jordningsledningar på plats med
kabelklämman.
10)Kontrolleraattkablarnainteharlossnatfrån
kopplingsplinten.
11) Skruva på kopplingsplintskåpa B och montera
sedan tillbaka kopplingsplintskåpa A på sin
ursprungliga plats.
12) Sänk panelen och stäng den.
13) Slå på kretsbrytaren på eltavlan.
C
Hi
Lo
Lo
Hi
COM
M
Driftsindikator
Säkring
1,0 A
Motor
Isolator
