Lista de peças incluídas
Chapas de montagem dos tubos (2)
Tubos de alimentação/exaustão de ar A (2)
Tubos de alimentação/exaustão de ar B (2)
Parafusos para madeira (9) (para xar a chapa de
montagem)
Fitas de alumínio (2)
Coberturas protetoras (2)
Porcas com ange (2)
Chapas de montagem das coberturas protetoras (2)
Parafusos de montagem das coberturas protetoras (4)
Antes da instalação
Retire os dois parafusos que xam a unidade principal
para remover a chapa de montagem.
Nota
- Guarde os parafusos de xação da unidade
principal num local seguro. Os parafusos são
necessários para instalar a unidade principal.
- As superfícies do Lossnay têm um acabamento
brilhante, por isso tenha cuidado para não riscar
as superfícies. Espalhe um bocado de cartão
ou algo semelhante, coloque a cobertura de
vinil utilizada para embalar a unidade por cima
do cartão e, com a unidade principal virada ao
contrário, conforme mostrado no desenho, retire
a chapa de montagem.
- O obturador da unidade Lossnay encontra-se
fechado para expedição.
Unidade principal
Chapa de
montagem
Parafusos de xação
da unidade principal
Cartão espalhado
ou um material
semelhante
Cobertura de vinil

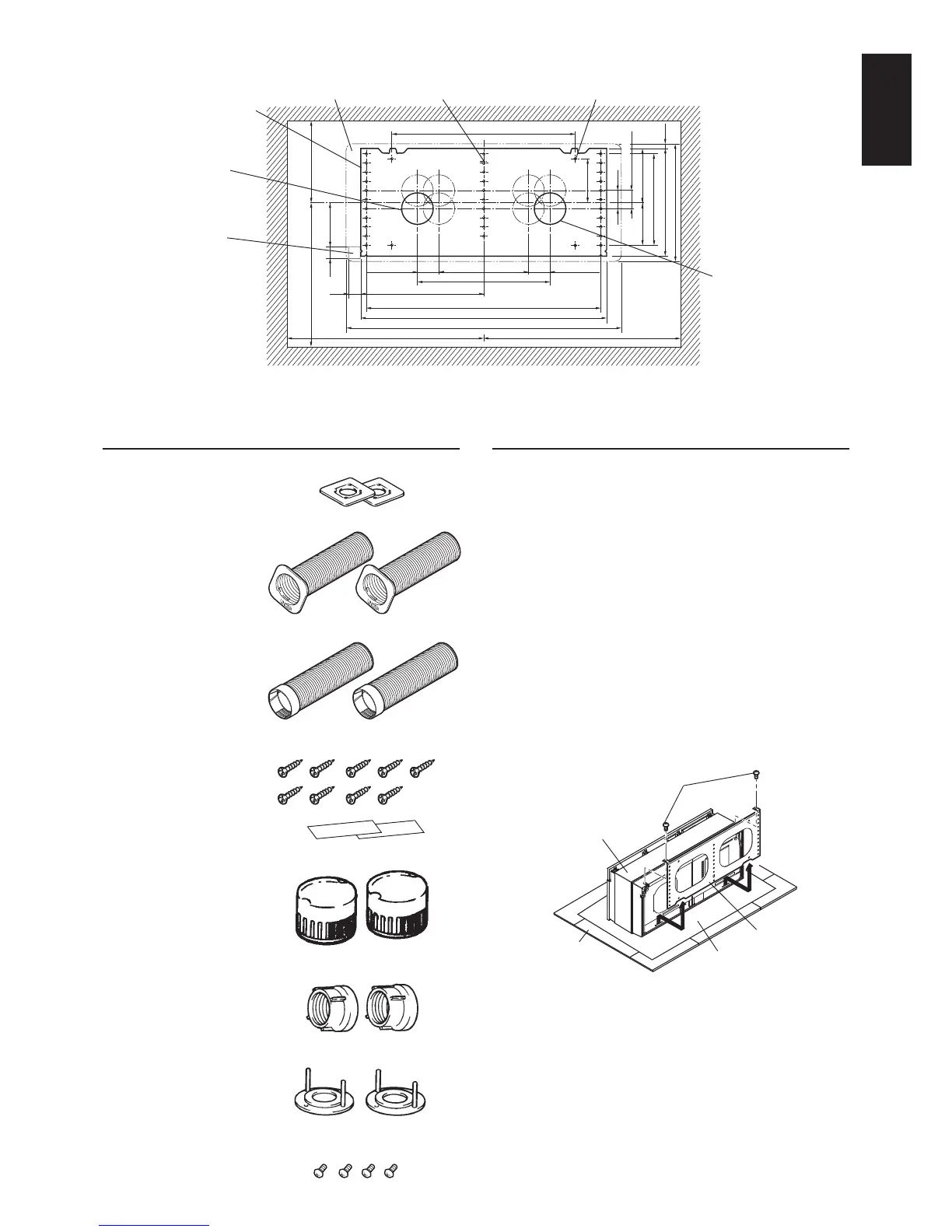

■ Diagrama da posição de montagem (visto do interior)
Unidade (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Chapa de montagem
Orifício de entrada
do ar
(orifício na parede
entre ø85 e ø90)
Necessário xar com rmezaBorda da unidade principal
Orifício de exaustão
do ar
(orifício na parede
entre ø85 e ø90)
Orifício de montagem 36 – ø6
Área para puxar
para fora o cabo de
alimentação e ligação
(apenas VL-100EU
5-E)
mín. mín.
(mín.)
(mín.)
(mín.)
(Ajustável)
(Ajustável)
(Ajustável)
(máx.)
