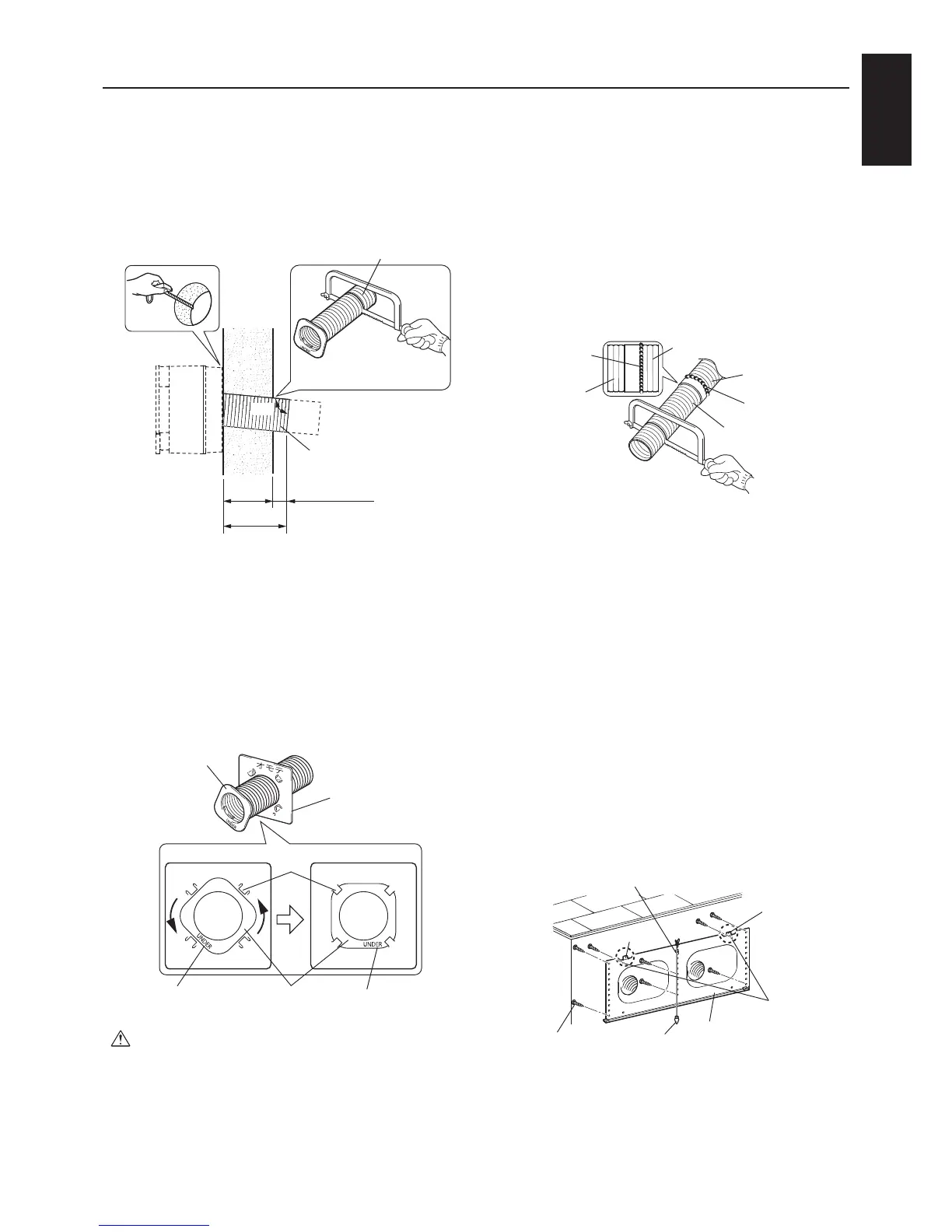

Spa-5
Español
Nota
- Asegúrese de que cada tubo de suministro/
escape de aire A se enganche en los cuatro
salientes de su propia placa de montaje. (Si
hay algún saliente que no quede enganchado,
el tubo ejercerá presión contra la parte
posterior de la unidad Lossnay y es posible
que el obturador no funcione correctamente.)
4)Silaparedtieneungrosordemásde300mm
Corte los tubos de suministro/escape de aire
B manteniendo las dimensiones de corte del
paso2(grosordelapared+30a40mm).
Nota
- Enrosque bien entre sí los tubos de
suministro/escape de aire A y B. Si no quedan
bien apretados, podría inltrarse agua.
- Calafatee las conexiones entre los tubos de
suministro/escape de aire A y B, como se
muestra arriba.
Colocación de la placa de montaje
1)Coloqueprovisionalmentelaplacade
montajeenlaparedjándolaconuntornillo
sin apretar.
2) Cuelgue una plomada para asegurarse de
quelaplacajadasinapretarestéhorizontal
(dentrodeunmargende1°).
3) Atornille ocho tornillos para madera en los
puntos en que se encuentre el material de
refuerzodelapared.
Nota
- Fije los dos puntos cercanos a los enganches,
debajo de estos (véase el diagrama de arriba).
- Para jar la placa en una pared de hormigón,
utilice tornillos para hormigón habituales en
el comercio.
Tubo de suministro/
escape de aire B
Tubo de suministro/
escape de aire B
Tubo de suministro/
escape de aire A
Tubo de suministro/escape de aire A
Calafateo
Calafateo
Enganche
Atornillar
bajo los
enganches
Placa de montaje
PlomadaTornillo para madera
Tornillo para madera (colocado sin apretar)
Enganche
Corte de los tubos de suministro/
escape de aire
1)Midaelgrosordelapared.
(Silaparedtieneungrosordemásde300mm,
utilice el tubo de suministro/escape de aire B
suministrado).(Véanselasinstruccionesde
montajeenlapágina4,sección4.)
2) Corte los tubos de suministro/escape de
aire A perpendiculares al eje del tubo y a la
longitudindicadaenlagurasiguiente.
- Sieltuboesmáslargodeloqueseindica,la
cubiertadeexteriornoencajarábien.
3)
Prepare los tubos de suministro/escape de aire.
- Inserte cada tubo de suministro/escape de aire
A en una placa de montaje de tubo y gírela en
sentido antihorario hasta que se engarcen los
cuatro salientes.
Precaución
- Monte los tubos de suministro/escape de aire
A de forma que la marca UNDER quede abajo.
Después de montar los tubos, asegúrese
de que se inclinen hacia abajo al dirigirse al
exterior. (De lo contrario, puede inltrarse
agua de lluvia en la pared y el obturador
puede no funcionar correctamente.)
Cortar perpendicular al tubo
Grosor de
la pared
ExteriorInterior
(Dimensión encima de tubo)
90°
Longitud de corte
Tubo de suministro/
escape de aire A
Cortar por este lado
30a40mm
Tubo de suministro/
escape de aire A
Placa de montaje
para tubos
Antes de encajar
MarcaUNDER MarcaUNDER
Despuésdeencajar
Saliente
Tubo de suministro/
escape de aire A
