Italiano
- Tutti gli interventi elettrici devono
essere eseguiti da un installatore
specializzato (elettricista qualicato)
secondo gli standard tecnici
dell’apparecchio e le normative locali,
in modo da garantire la sicurezza.
- Collegamenti e interventi elettrici errati
possono causare scosse elettriche o
incendi.
- Utilizzare gli interruttori principali
collegati all’alimentazione per
un’opportuna protezione dai
cortocircuiti.*
1
- Eventuali cortocircuiti possono causare
incendi.
Attenzione
- Installare l’unità esclusivamente su una
parete. Non installarla su un softto.
- Se l’unità dovesse cadere potrebbe
provocare lesioni.
- Non installare l’unità in aree
eccessivamente calde (40°C o
più), vicino a amme libere, in aree
soggette alla presenza di fumo oleoso
o dove potrebbe entrate a contatto
con solventi organici.
- Possono vericarsi incendi.
- Collocare sempre un coperchio
sulla morsettiera al termine del
montaggio.*
1
- Polvere, umidità e simili possono
causare cortocircuiti o incendi.
- Indossare i guanti durante il
montaggio dell’unità.
- In caso contrario, possono vericarsi
infortuni.
Proibito
Seguire le
istruzioni
indicate.
- Montare l’unità in modo che i tubi
di entrata e di scarico dell’aria
discendano rispetto all’unità per
raggiungere l’esterno.
- Se la pioggia dovesse penetrare
nell’unità, possono vericarsi
scosse elettriche e incendi, oppure
le suppellettili interne potrebbero
bagnarsi.
- Installare le coperture per esterno in
dotazione.
- Se la pioggia dovesse penetrare
nell’unità, possono vericarsi scosse
elettriche e incendi, oppure le
suppellettili interne potrebbero bagnarsi.
- Disattivare sempre gli interruttori
principali o rimuovere la spina di
alimentazione dalla presa a muro se
l’unità Lossnay non viene utilizzata per
un lungo periodo dopo l’installazione.
- In caso contrario, possono vericarsi
scosse elettriche per il deterioramento
degli isolanti o incendi causati da
cortocircuiti.
- Per montare l’unità principale sulla
parete, premerla contro la parete e
ssarla saldamente con le due viti.
- Eventuali scarti di giunzione possono
far sì che la parete si sporchi.
*1
: solo VL-100EU5-E.
Nota
- Negli edici di grande e media altezza e
in aree costiere o molto ventose, il vento
potrebbe penetrare nell’unità mentre non è in
funzione. Installare l’unità in modo che non
sia direttamente esposta al vento.
- Non utilizzare l’unità Lossnay nella aree
soggette a danni causati dalla salsedine o da
sorgenti calde.

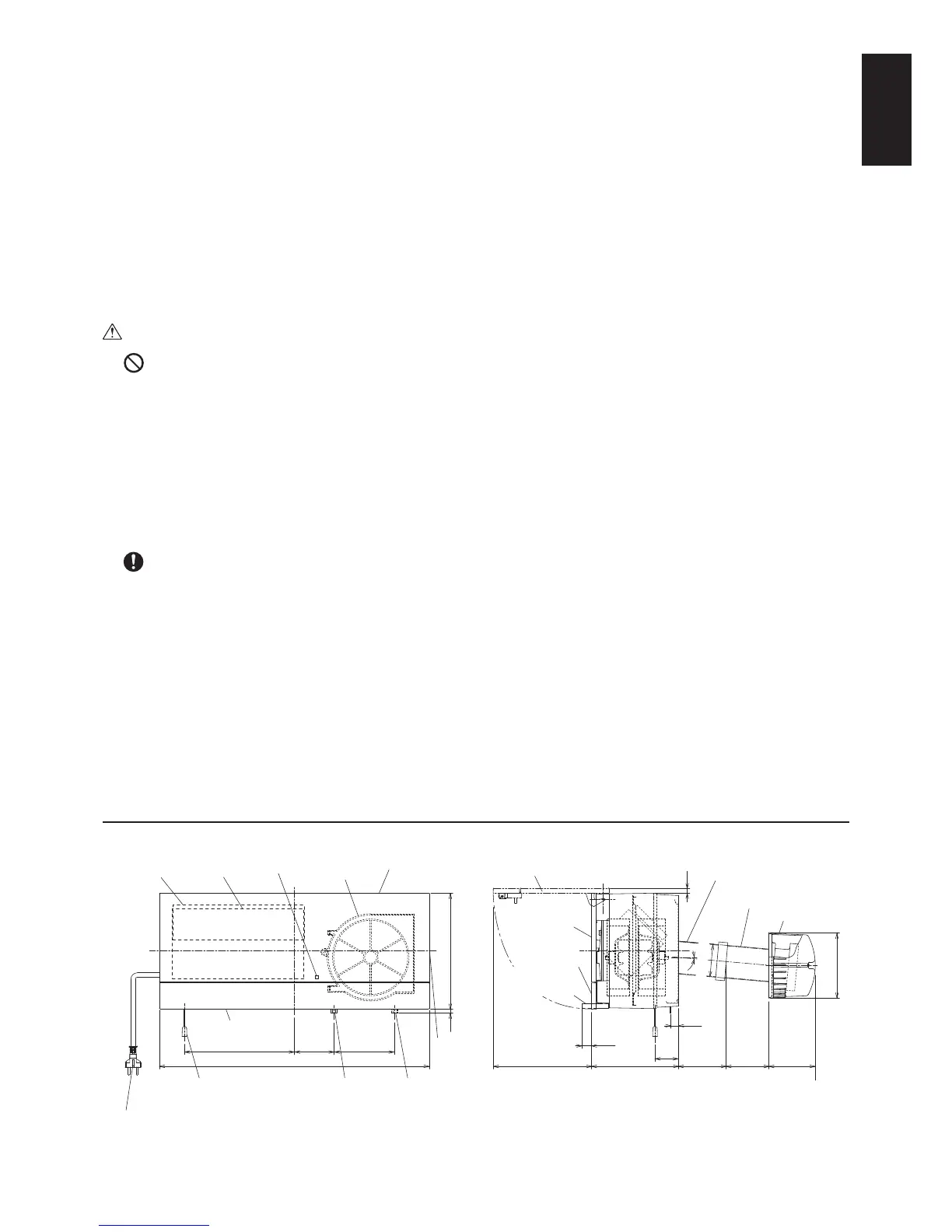

Schema dimensionale esterno
12
226
106
ø150
26511
17
54
200
22
5°
140
90
620
252
Filtro di
scarico
dell’aria
Foro di scarico
dell’aria
Con il pannello aperto
Cavo di alimentazione (con spina)
(solo VL-100U5-E)
(lunghezza effettiva circa 3 m)
Cordicella
(solo VL-100U5-E)
Con il pannello
chiuso
Copertura per esterno
Tubo di entrata e di
scarico dell’aria A
Tubo di entrata e di
scarico dell’aria B
Deettore
Nucleo Lossnay
(scambiatore di
calore)
Filtro aria
esterna
Deettore
(in verticale)
Deettore
(in orizzontale)
Manopola della
serranda aria
(serranda aria
chiusa)
* Impostazione di
fabbrica
Manopola della
serranda aria
(serranda aria
aperta)
Foro di scarico
dell’aria
interna
Spessore
della parete
da 50 a 300
Diametro esterno ø75 mm x 2
Spessore
della parete
da 300 a 550
Unità (mm)
Spia di
funziona-
mento
