Swe-2
Svenska
- Elarbeten måste utföras av
en elektrisk entreprenör (en
behörig elektriker) i enlighet med
utrustningens tekniska standarder
och de lokala föreskrifterna för att
garantera säkerheten.
- Dålig ledningsdragning och misstag
i elarbeten kan resultera i elektriska
stötar eller brand.
- Använd kretsbrytare ansluten
till elnätet för att skydda mot
kortslutning.*
1
- Kortslutningarkanresulteraibrand.
Försiktigt
- Montera fläkten endast på en vägg.
Montera den inte i taket.
- Om fläkten ramlar ner kan det leda till
personskada.
- Montera inte enheten i alltför varma
områden (40 °C eller mer), nära öppen
eld, områden utsatta för fet rök eller
där det kan komma i kontakt med
organiska lösningsmedel.
- Kanorsakabrand.
- Placera alltid en kåpa över
kopplingsplinten när efter
byggnadsarbetet är klart.*
1
- Damm, fukt och liknande kan orsaka
kortslutning eller brand.
- Använd handskar vid montering av
apparaten.
- Försummelse att använda handskar
kan leda till skador.
Förbud
Givna
anvisningar
måste följas.
- Montera fläkten så att rören för
luftintag/luftavlopp pekar nedåt mot
utsidan av byggnaden.
- Om regnvatten kommer in i fläkten kan
det resultera i elektriska stötar, brand
eller i att saker inomhus blir våta.
- Montera de medföljande
väderkåporna.
- Om regnvatten kommer in i fläkten kan
det resultera i elektriska stötar, brand
eller i att saker inomhus blir våta.
- Var noga med att stänga av
kretsbrytare eller ta bort nätkontakten
från vägguttaget om Lossnay inte ska
användas under en längre tid efter
monteringen.
- Försummelse att göra detta kan
resultera i elektriska stötar från
försämrad isolering, eller brand från en
kortslutning.
- När du monterar huvudenheten på
väggen, tryck huvudenheten mot
väggen och fäst den ordentligt med
de två skruvarna.
- Springan kan göra väggen smutsig.
*1
: Endast VL-100EU5-E.
Obs
- I medelhöga och mycket höga byggnader
eller i kustområden och andra områden som
utsätts för starka vindar, kan vind blåsa
in i enheten när den inte är i drift. Montera
Lossnay där den inte utsätts för direkta
vindar.
- Använd inte Lossnay i områden utsatta för
skador från salt eller varma källor.

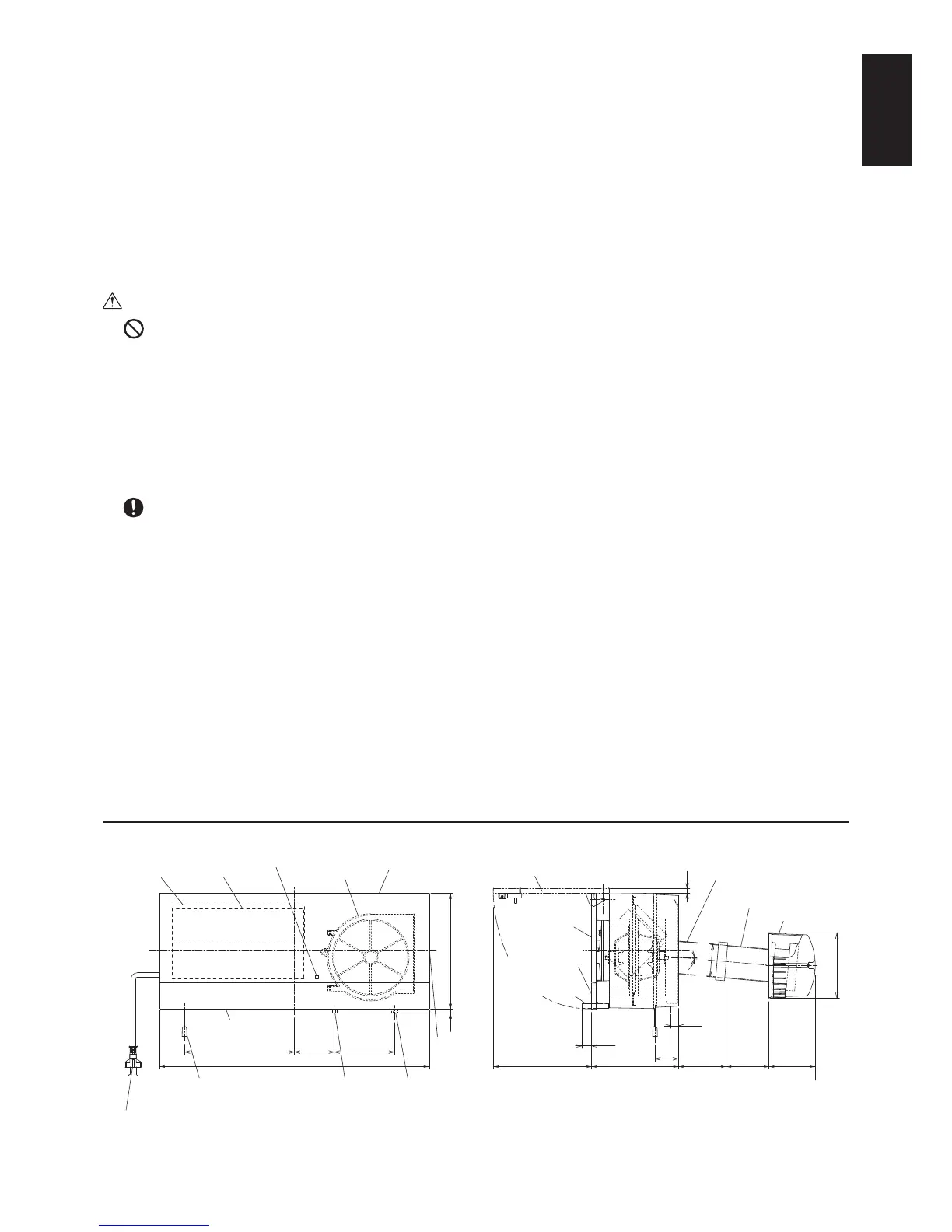

Dimensionsritning
12
226
106
ø150
26511
17
54
200
22
140
90
620
252
Luftavloppsfilter
Luftavloppshål
Med öppen panel
Nätkabel (med kontakt)
(endast VL-100U5-E)
(effektiv längd ca. 3 m)
Dragsnöre
(endast VL-100U5-E)
Med stängd
panel
Väderkåpa
Luftintag/
luftavloppsrör A
Luftintag/
luftavloppsrör B
Lamell
Lossnay-
kärna
(värmeväxlare)
Utvändigt
luftfilter
Lamell
(vertikalt läge)
Lamell
(horisontellt läge)
Reglage
(när slutaren är
stängd)
* Fabriksinställning
Reglage
(när slutaren är
öppen)
Invändigt
luftavloppshål
Väggtjocklek
50 till 300
Ytterdiameter ø75 mm x 2
Väggtjocklek
300 till 550
Enhet (mm)
Driftsindikator
