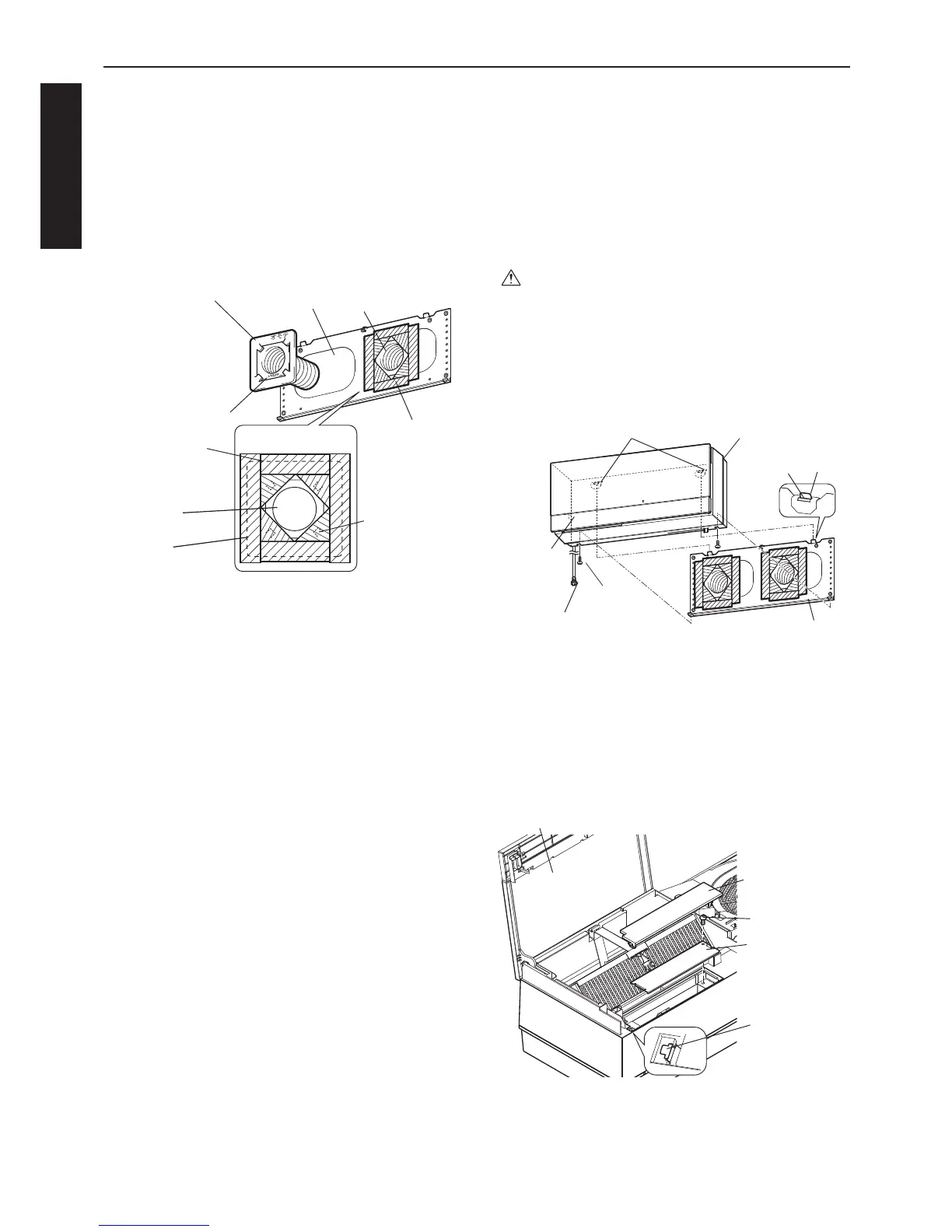

Крепление приточного/вытяжного
воздуховодов
Крепление основного блока
1) Вставьте приточный/вытяжной воздуховоды с прикрепленными
пластинами крепления воздуховода в отверстия в стене.
2) Плотно изолируйте примыкание приточного/вытяжного
воздуховодов к стене, как показано ниже, алюминиевой лентой,
приобретаемой на месте. (Если изолировано не плотно, воздухово-
ды могут смещаться, и заслонка может работать неправильно.)
Для VL-100U5-E
1) Зацепите отверстие защелки на основном блоке за защелку
монтажной пластины, как показано ниже (обе стороны).
2) Прижмите основной блок к стене и закрепите его с помощью двух
винтов. Одновременно плотно прижмите кабель электропитания в
прорезь сбоку основного блока. (Блок не встанет плотно, если
кабель не попадет в вырез.)
Внимание
Плотно затяните два винта. (Если блок прикреплен к стене с
зазором, это приведет к загрязнению стены.)
3) Вставьте вилку электропитания в розетку.
Для VL-100EU5-E
1) Откройте панель. Нажмите пальцами на центры обеих сторон
блока и потяните вперед и вверх.
2) Снимите крышку А клеммной колодки с основного блока.
3) Удалите винт и снимите крышку В клеммной колодки.
Примечания:
1. Установите приточный/вытяжной воздуховоды меткой «UNDER»
вниз.
2. После установки воздуховодов, проверьте их уклон в сторону
наружной стены.
3. При установке крышек воздуховодов не вжимайте
приточные/вытяжные воздуховоды в отверстия стены. (Заслонка
может работать неправильно.)
Вытяжная
вентиляция
Приточная
вентиляция
Пластина крепления
воздуховода
Установите приточный/
вытяжной воздуховоды
А и пластины крепления
воздуховодов плотно к
стене, чтобы они не
смещались
Метка «UNDER»
Изолируйте
алюминиевой лентой
не перекрывая
воздуховод
Приточный/
вытяжной
воздуховод
Пластина
крепления
воздуховода
Алюминиевая
лента (приточный
и вытяжной
воздуховоды)
Изолируйте
защелки
алюминиевой
лентой
(в 4 местах)
(Вид спереди)
Отверстия защелок Основной блок
Отверстие
защелки
Защелка
Прорезь
(с левой
стороны)
Кабель
питания
Винты
крепления
основного
блока
Монтажная
пластина
Панель
Крышка А клеммной
колодки (пластик)
Крышка В клеммной
колодки (металл)
Винт
Защелка на
основном блоке
