C
Hi
Lo
Lo
Hi
COM
M
Примечание.
Не потеряйте снятые крышки и винт.

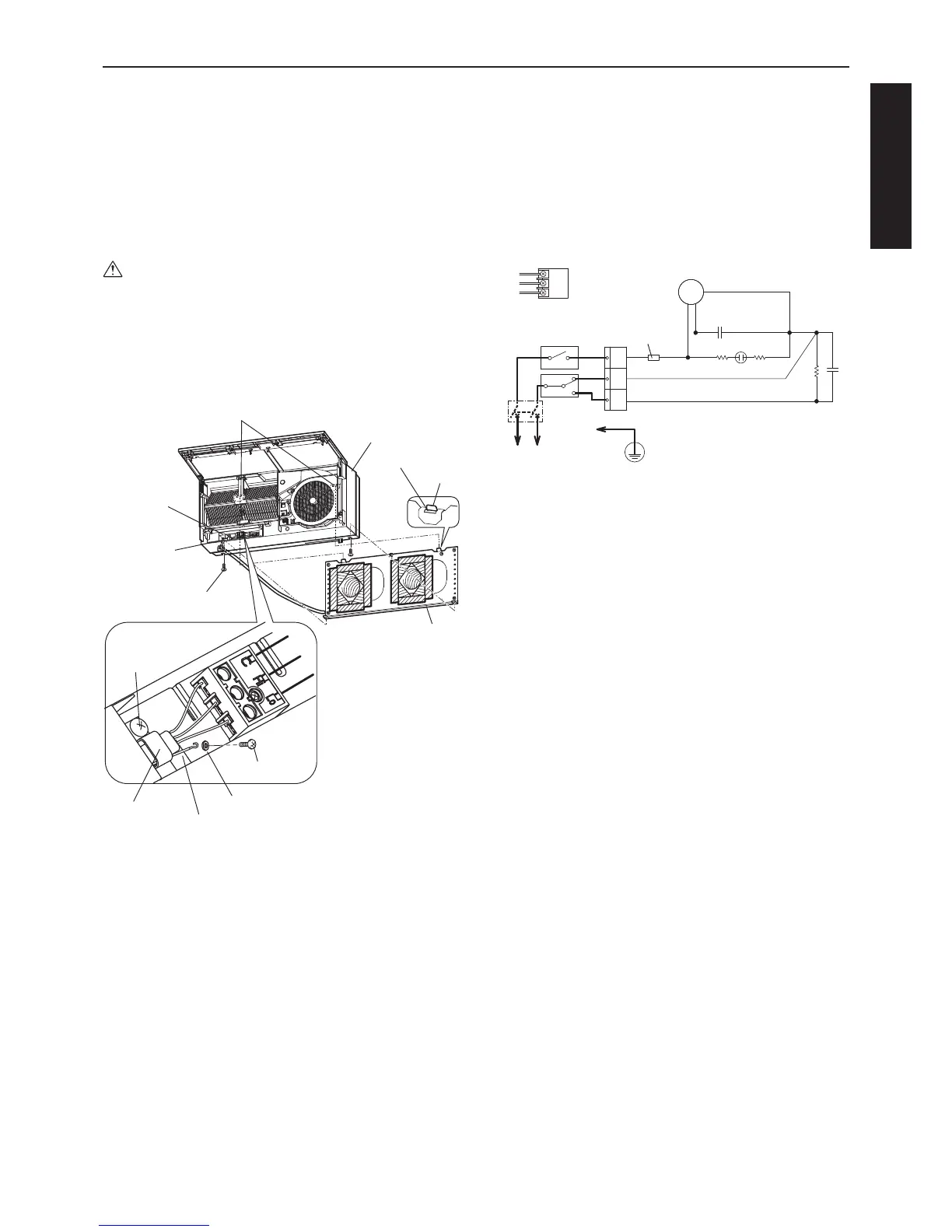

4) Протяните кабель питания и соединительный кабель через
отверстие в задней части блока.
5) Зацепите отверстие защелки на основном блоке за защелку
монтажной пластины (обе стороны).
6) Прижмите основной блок к стене и прикрепите его двумя
винтами.
Внимание
Плотно затяните два винта. (Если блок прикреплен к стене с
зазором, это приведет к загрязнению стены.)
Для работы необходим переключатель управления.
Выключатель управления и проводка подключения выделены
жирным на схеме подключения ниже.
Подходящий кабель: от Ø0,5 до Ø2,0 мм
Снимите изоляцию с последних 10 мм кабеля питания и кабеля
соединения и подключите в клеммной колодке.
8) Прикрепите заземляющий кабель к клеммной колодке винтом
заземления для обеспечения заземления.
9) Закрепите проводку питания и заземления кабельным зажимом.
10) Убедитесь, что кабели надежно закреплены в клеммной
колодке.
11) Привинтите крышку В клеммной колодки, затем закрепите
крышку А клеммной колодки.
12) Опустите и закройте панель.
13) Включите автоматический выключатель.
Используйте шайбы в местах, указанных на рисунке.
7) Подключите проводку Лоссней.
Отверстия защелок (на задней стороне основного блока)
Основной блок
Отверстие защелки
Защелка
Место
выхода кабеля
питания и
соединительного
кабеля
Кабель
питания и
соединительный
кабель
Винты крепления
основного блока
Монтажная
пластина
Крепежный винт
зажима кабеля
Винт заземления
Шайба
Заземляющий кабель
Зажим
кабеля
Эл. двигатель
То к
предохранителя
1,0 А
Индикатор работы
Выключатель
