Nota
- Accertarsi di non perdere i coperchi delle
morsettiere e le viti.

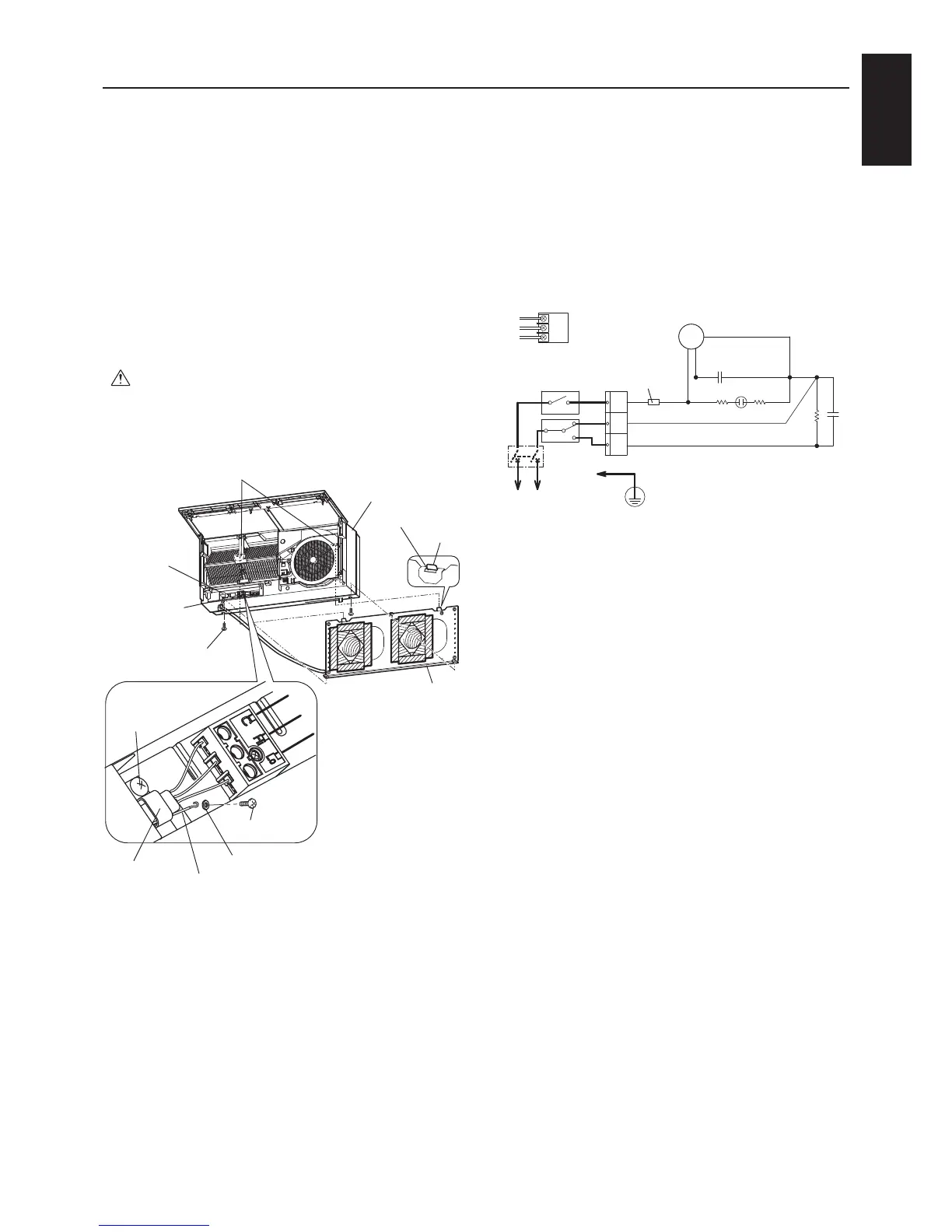

4) Far passare i cavi di alimentazione e di
collegamento nel foro sul retro dell’unità (i
cavi entrano nella stanza nel punto di uscita
dei cavi di alimentazione/collegamento).
5) Appendere i fori di aggancio sull’unità
principale ai ganci della piastra di montaggio
(su entrambi i lati).
6) Premere l’unità principale sulla parete e
ssarla con le due viti in dotazione.
Attenzione
- Stringere saldamente le due viti (eventuali
scarti di giunzione possono far sì che la
parete si sporchi).
- Utilizzare la rondella nei punti indicati.
7) Collegare il cablaggio dell’unità Lossnay.
Rondella
Fori di aggancio (sul retro dell’unità principale)
Viti di montaggio
dell’unità principale
Cavi di
alimentazione/
collegamento
Gancio
Foro di aggancio
Piastra di
montaggio
Unità principale
Posizione
di uscita
dei cavi di
alimentazione e
di collegamento
Vite di
montaggio
del fermacavi
Vite di messa
a terra
Fermacavi
Cavo di messa terra
Per il funzionamento è necessario un
interruttore di comando.
Preparare un interruttore di comando
e collegare i cavi illustrati in grassetto
nel seguente schema di collegamento.
Cavi idonei: da ø0,5 a ø2,0 mm di diametro
Spelare gli ultimi 10 mm del cavo di alimentazione
e di collegamento e avvitarne le estremità sulla
morsettiera.
8) Collegare un cavo di messa terra con una vite
di messa a terra per assicurarsi che l’unità sia
isolata opportunamente.
9) Fissare in posizione i cavi di alimentazione e
di terra con il fermacavi.
10) Assicurarsi che i cavi non si allentino dalla
morsettiera.
11) Avvitare il coperchio della morsettiera
B, quindi rimontare il coperchio della
morsettiera A nella posizione originale.
12) Abbassare il pannello e chiuderlo.
13) Attivare l’interruttore principale sulla scheda
di distribuzione.
C
Hi
Lo
Lo
Hi
COM
M
Spia di funzionamento
Fusibile
corrente
1,0 A
Motore
Isolatore
