Nota
- Procure no perder las cubiertas del bloque
de terminales ni el tornillo que acaba de
retirar.

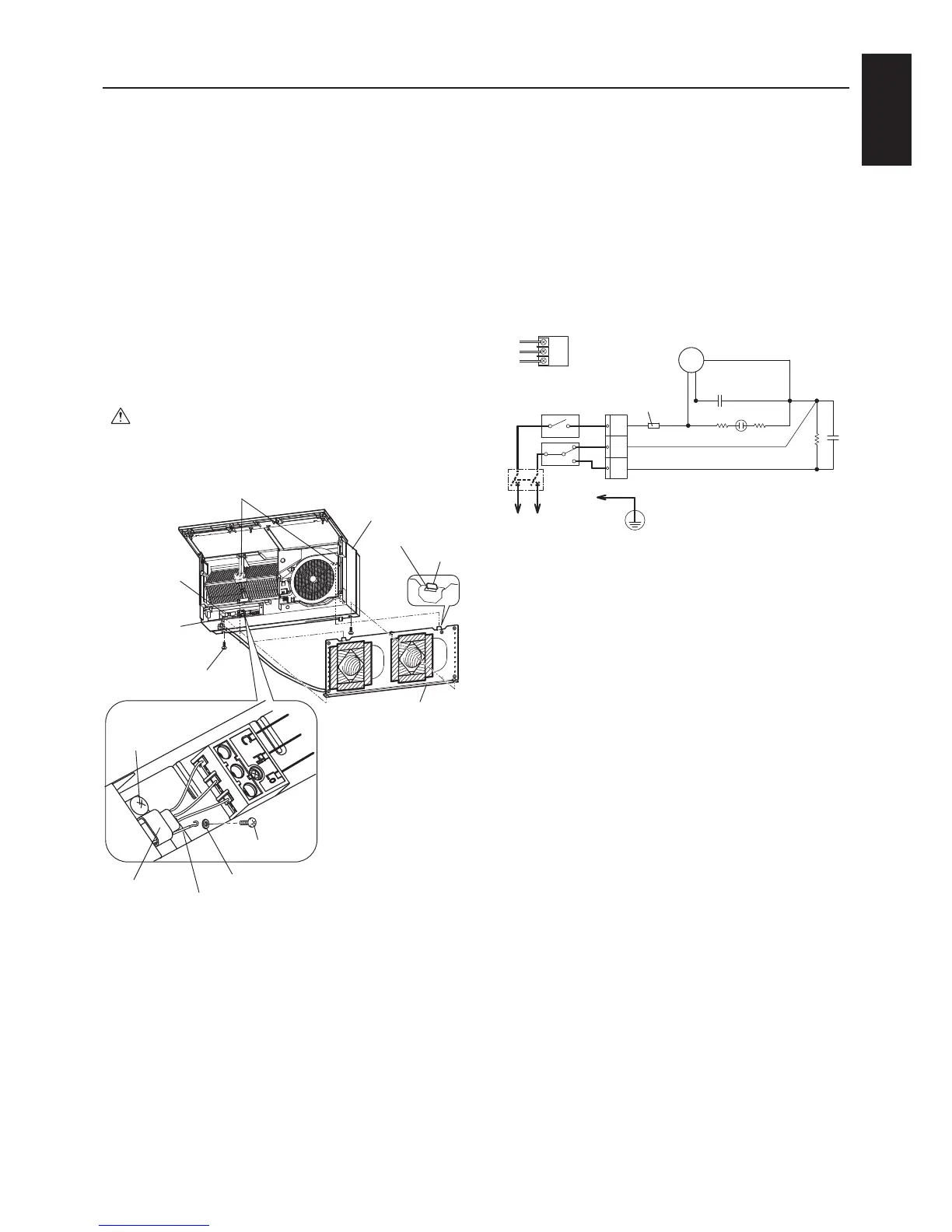

4) Haga pasar los cables de alimentación y
conexiónporeloriciodelaparteposterior
de la unidad. (Los cables entran en la
habitación en la posición de extracción de los
cables de alimentación/conexión.)
5)Engarcelosoriciosdeenganchedela
unidad principal en los enganches de la placa
de montaje (ambos lados).
6) Presione la unidad principal en la pared y
fíjela con los dos tornillos suministrados.
Precaución
- Apriete bien los dos tornillos. (Si queda un
espacio, podría ensuciarse la pared.)
-Utilicelaarandelaenlasposicionesilustradas.
7)ConecteloshilosdelaunidadLossnay.
Arandela
Oriciosdeenganche(enlaparteposteriordelaunidad)
Tornillosdejaciónde
la unidad principal
Cables de
alimentación/
conexión
Enganche
Oriciodeenganche
Placa de
montaje
Unidadprincipal
Posición de
extracción
de cables de
alimentación/
conexión
Tornillo de
jacióndel
sujetacables
Tornillo de puesta
a tierra
Sujetacables
Hilo de puesta a tierra
Para el funcionamiento se requiere un
interruptor de control.
Tenga listo un interruptor de control
y conecte los hilos marcados en
negrita en el siguiente diagrama de
conexiones.
Cablesadecuados:diámetrodeø0,5aø2,0mm
Retirelacubiertadelosúltimos10mmdelos
cables de alimentación y conexión, y atornille los
extremos en el bloque de terminales.
8) Conecte un cable de puesta a tierra al bloque
de terminales con un tornillo de puesta a
tierra para que la unidad tenga conexión a
tierra.
9) Fije los hilos de alimentación y puesta a tierra
con el sujetacables.
10)Asegúresedequeloshilosnosesueltendel
bloque de terminales.
11)Atornillelacubiertadelbloquedeterminales
B y vuelva a montar la cubierta del bloque de
terminales A en su posición original.
12)Bajeelpanelyciérrelo.
13)Enciendaeldisyuntorenelcuadrode
distribución.
C
Hi
Lo
Lo
Hi
COM
M
Indicador de funcionamiento
Fusible
1,0A
Motor
Aislador
