Nota
- Tenha cuidado para não perder as tampas do
bloco de terminais retiradas e o parafuso.

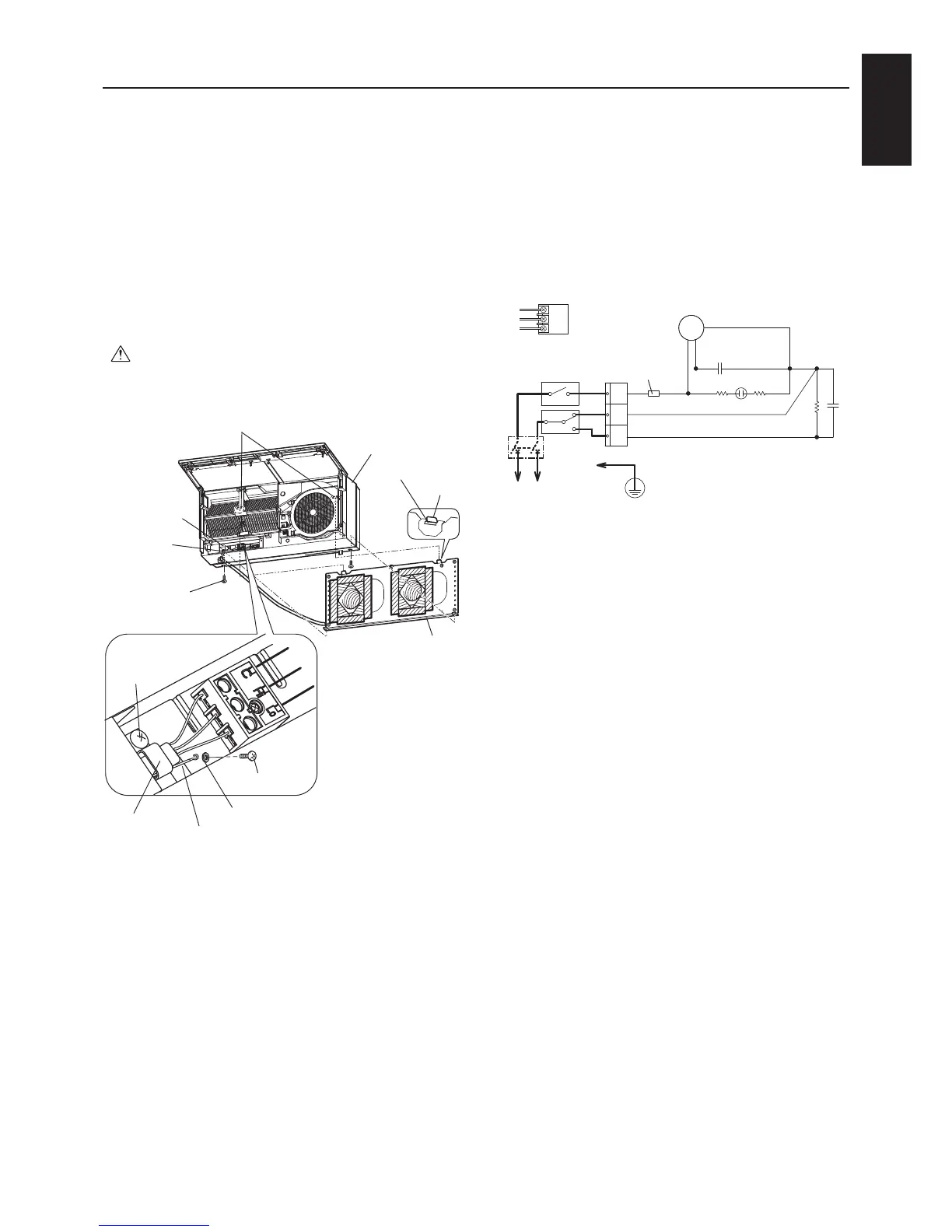

4) Passe os cabos de alimentação e ligação pelo
orifício na parte de trás da unidade. (Os cabos
entram no compartimento na posição de retirada
do cabo de alimentação/ligação.)
5) Pendure os orifícios de encaixe da unidade
principal nos encaixes da chapa de montagem.
(Ambos os lados)
6) Encoste a unidade principal à parede e xe-a com
os dois parafusos fornecidos.
Atenção
- Aperte bem os dois parafusos. (A folga na
junção pode fazer com que a parede que suja.)
- Utilize a anilha nas posições mostradas.
7) Faça a ligação dos os da unidade Lossnay.
Anilha
Orifícios de encaixe (na parte de trás da unidade)
Parafusos de
montagem da
unidade principal
Cabos de
alimentação/
ligação
Encaixe
Orifício de encaixe
Chapa de
montagem
Unidade principal
Posição
para puxar
para fora
o cabo de
alimentação/
ligação
Parafuso de montagem
do xador de
cabos
Parafuso de terra
Fixador de
cabos
Fio de terra
É necessário um interruptor de
controlo para utilizar a unidade.
Prepare um interruptor de controlo e
faça a ligação dos os mostrados a
negrito no diagrama de ligação abaixo.
Cabos adequados: ø0,5 a ø2,0 mm de diâmetro
Retire o invólucro dos últimos 10 mm dos cabos de
alimentação e ligação, e aparafuse as extremidades
no lugar no bloco de terminais.
8) Ligue um cabo de terra ao bloco de terminais
com um parafuso de terra para assegurar que a
unidade ca com ligação à terra.
9) Fixe os os de alimentação e ligação à terra no
lugar com o xador de cabos.
10) Certique-se de que os os não se soltam do
bloco de terminais.
11) Aparafuse a tampa do bloco de terminais B e, em
seguida, monte novamente a tampa do bloco de
terminais A na sua posição original.
12) Baixe o painel e feche-o.
13) Ligue o disjuntor no painel de distribuição.
C
Hi
Lo
Lo
Hi
COM
M
Indicador de funcionamento
Fusível de
corrente
1,0 A
Motor
Isolador
