Dan-7
Dansk
Bemærk
- Sørg for ikke at fejlplacere de aftagede
klemrækkelåg og skruer.

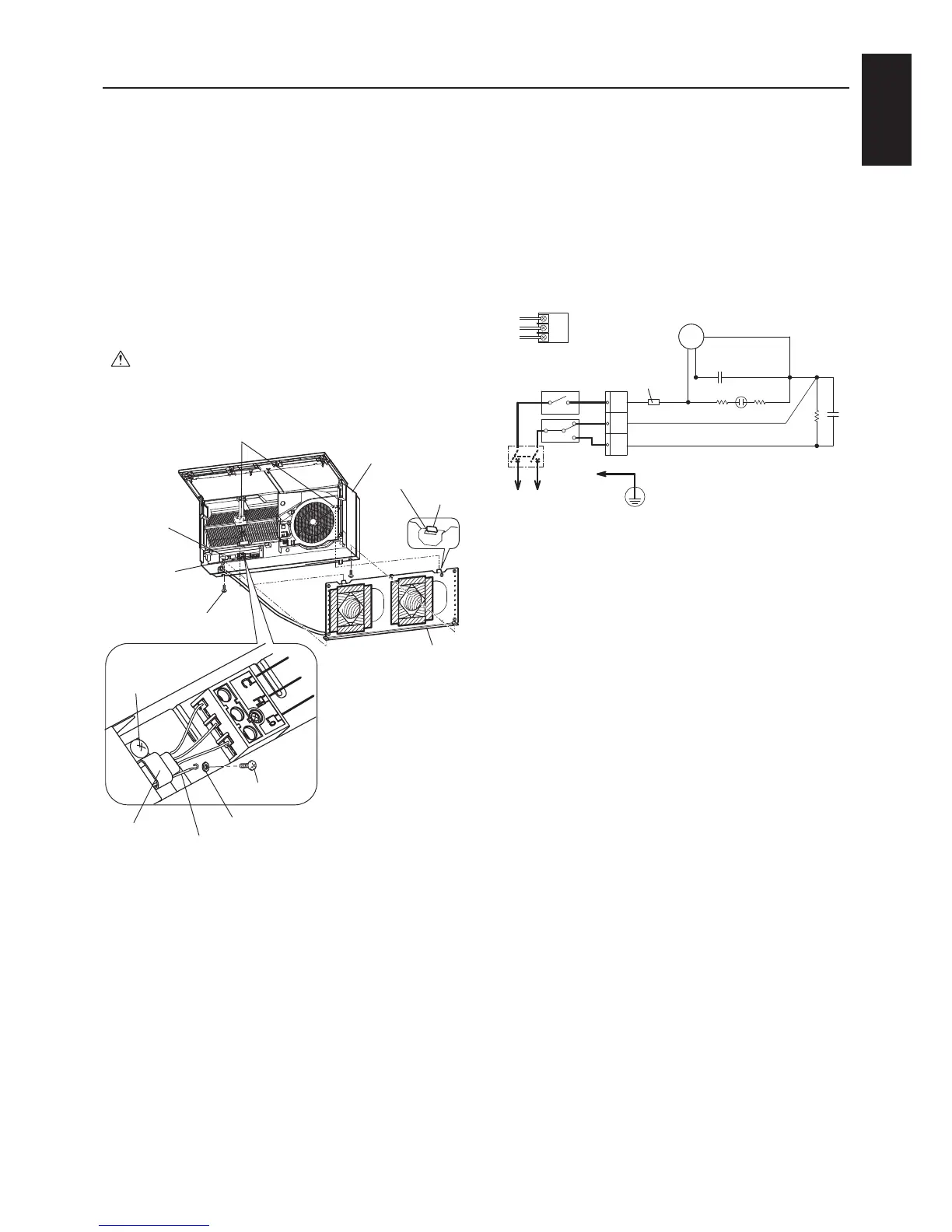

4) Træk net- og forbindelseskablerne
gennemhulletpåbagsidenafenheden.
(Kablernekommerindirummetvednet-/
forbindelseskablets udtrækningsposition.)
5)Hænghovedenhedenshagehullerpå
monteringspladens hager. (Begge sider)
6) Tryk hovedenheden ind i væggen, og fastgør
den med de to medfølgende skruer.
Forsigtig
- Stram de to skruer godt. (Mellemrummet
kan gøre væggen beskidt.)
- Brug skiven ved positionerne, som vist.
7)TilslutLossnay-ledningerne.
Skive
Hagehuller(påhovedenhedensbagside)
Monteringsskruer
til hovedenhed
Net-/forbindel-
seskabler
Hage
Hagehul
Monteringsplade
Hovedenhed
Udtræknings-
position af
net-/forbindel-
seskabel
Skrue til monte-
ring af lednings-
klemme
Jordskrue
Lednings-
klemme
Jordleder
Der skal bruges en kontrolkontakt til
driften.
Hav en kontrolkontakt klar og tilslut
ledningerne, der vises med fed i
forbindelsesdiagrammet herunder.
Velegnedekabler:ø0,5tilø2,0mmdiameter
Fjernkappenfradesidste10mmafnet-og
forbindelseskablerne,ogskruendernepåplads
påklemrækken.
8)Fastgøretjordkabeltilklemrækkenmed
enjordskrueforatsikre,atapparateter
forbundettiljord.
9)Sætnet-ogjordledernepåpladsmed
ledningsklemmen.
10)Sørgfor,atlederneikkeharløsnetsigfra
klemrækken.
11)FastskruklemrækkelågB,ogsætderefter
klemrækkelågApåpladsigen.
12)Sænkkabinettet,oglukdet.
13)Tændforhovedafbryderenpå
fordelingstavlen.
C
Hi
Lo
Lo
Hi
COM
M
Driftslampe
Strømsikring
1,0A
Motor
Adskiller
