Huom!
- Varmista, että et pane irrotettuja jakorasian
kansia ja ruuvia väärään paikkaan.

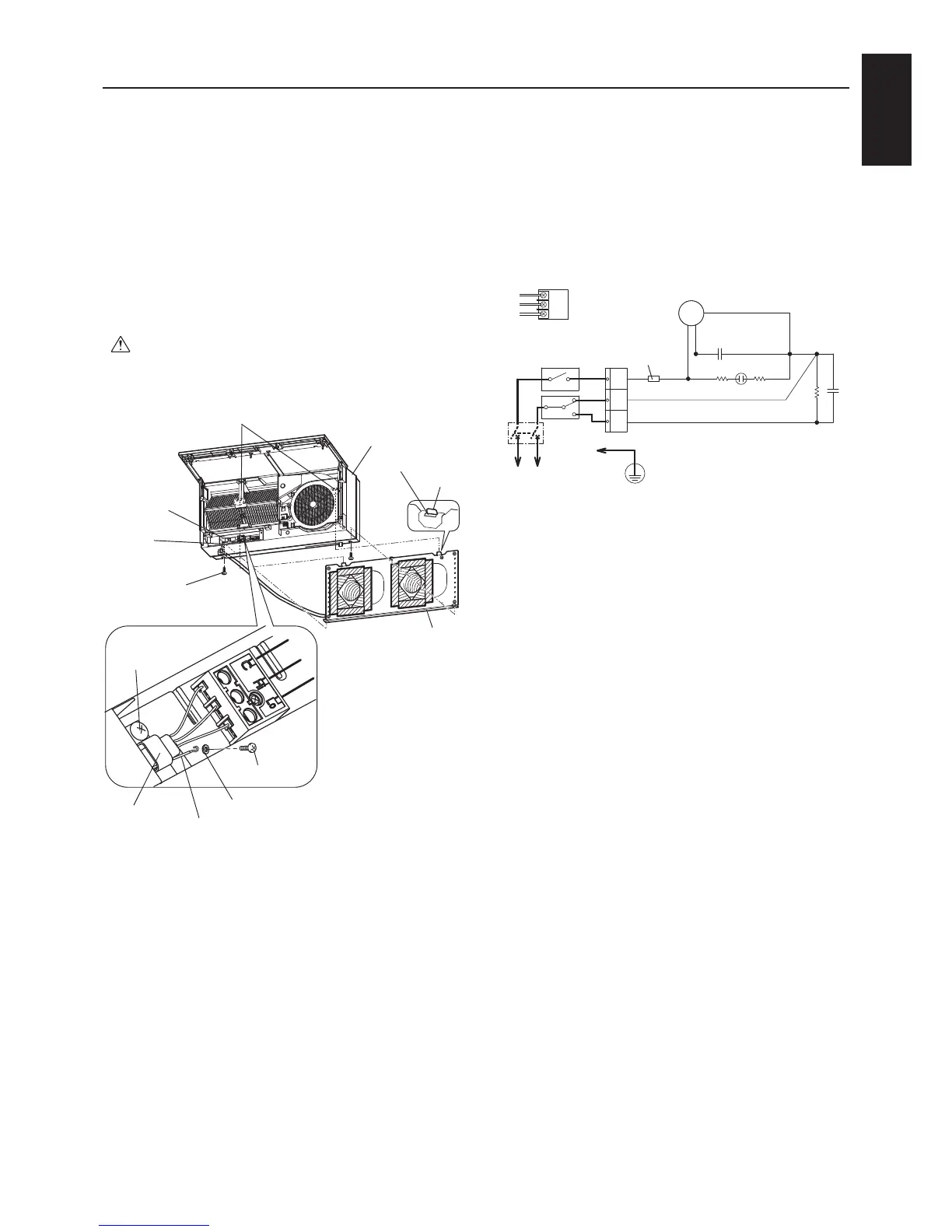

4) Vedä virta- ja liitäntäjohdot laitteen takaosan
reiän läpi. (Johdot tulevat huoneeseen virta-/
liitäntäjohdon vetopaikasta.)
5) Ripusta päälaitteen salpojen aukot asennuslevyn
salpoihin seuraavassa esitetyn mukaisesti.
(Molemmat puolet)
6) Paina päälaite seinään ja kiinnitä se varusteisiin
kuuluvilla kahdella ruuvilla.
Huomautus
- Kiristä kaksi ruuvia huolellisesti. (Liitoksen
aukko voi aiheuttaa seinän likaantumisen.)
- Käytä aluslevyä kuvatuissa paikoissa.
7) Kytke Lossnay-laitteen johdotus.
Aluslevy
Salvan reiät (päälaitteen takaosassa)
Päälaitteen
asennusruuvit
Virta-/
liitäntäkaapelit
Salpa
Salvan reikä
Asennuslevy
Päälaite
Virta- ja
liitäntäkaapelin
vetopaikka
Johdon puristimen
asennusruuvi
Pohjaruuvi
Johdon
puristin
Maajohto
Käyttöön tarvitaan ohjauskytkin.
Pidä ohjauskytkin valmiina ja yhdistä
johdotus seuraavassa kaaviossa
lihavoidulla nuolilla esitetyn
mukaisesti.
Soveltuvat kaapelit: ø0,5 -ø2,0 mm halkaisija
Irrota kuori virta- ja liitäntäkaapelin päästä 10 mm
pituudelta ja ruuvaa päät paikalleen jakorasiaan.
8) Liitä maadoitusjohto jakorasiaan maadoitusruuvilla
varmistaaksesi, että laite on maadoitettu.
9) Kiinnitä virta- ja maadoitusjohdot paikalleen
johdon puristimilla.
10) Varmista, että johdot eivät ole löystyneet
jakorasiasta.
11) Ruuvaa jakorasian kanteen B ja kiinnitä jakorasian
kansi A alkuperäiseen paikkaan.
12) Laske paneeli alas ja sulje se.
13) Kytke virtakatkaisin päälle jakotaulussa.
C
Hi
Lo
Lo
Hi
COM
M
Toimintavalo
Sulake
1.0 A
Moottori
Eristin
