Mitsubishi VL-100EU5-E User Manual

Gre-3
Ελληνικά
Λίστα περιλαμβανόμενων εξαρτημάτων
Πλάκες στερέωσης σωλήνων (2)
Σωλήνες παροχής/εξαγωγής αέρα Α (2)
Σωλήνες παροχής/εξαγωγής αέρα Β (2)
Ξυλόβιδες (9) (για τη στερέωση της πλάτης ανάρτησης)
Ταινίες αλουμινίου (2)
Καλύμματα προστασίας από
καιρικές συνθήκες (2)
Παξιμάδια με κολάρο (2)
Πλάκες στερέωσης καλυμμάτων προστασίας από
καιρικές συνθήκες (2)
Βίδες στήριξης καλυμμάτων προστασίας από καιρικές
συνθήκες (4)
Πριν από την εγκατάσταση
Αφαιρέστε τις δύο βίδες που στερεώνουν την κύρια
μονάδα για να αφαιρέσετε την πλάτη ανάρτησης.
Σημείωση
- Φυλάξτε τις βίδες για τη στερέωση της κύριας
μονάδας σε ένα ασφαλές μέρος. Οι βίδες
χρειάζονται για την εγκατάσταση της κύριας
μονάδας.
- Οι επιφάνειες του Lossnay είναι γυαλιστερές,
γι' αυτό να είστε προσεκτικοί να μη
γρατζουνιστούν. Απλώστε ένα χαρτόνι ή κάτι
παρόμοιο, τοποθετήστε το φύλλο βινυλίου που
χρησιμοποιείται για τη συσκευασία της κύριας
μονάδας πάνω του, και με την κύρια μονάδα
τοποθετημένη ανάποδα, όπως φαίνεται στο
σχέδιο, αφαιρέστε την πλάτη ανάρτησης.
- Ο αεροφράκτης του Lossnay είναι κλειστός για τη
μεταφορά.
Κύρια μονάδα
Πλάτη ανάρτησης
Βίδες για τη στερέωση
της κύριας μονάδας
Απλώστε ένα
χαρτόνι ή κάτι
παρόμοιο
Φύλλο βινυλίου

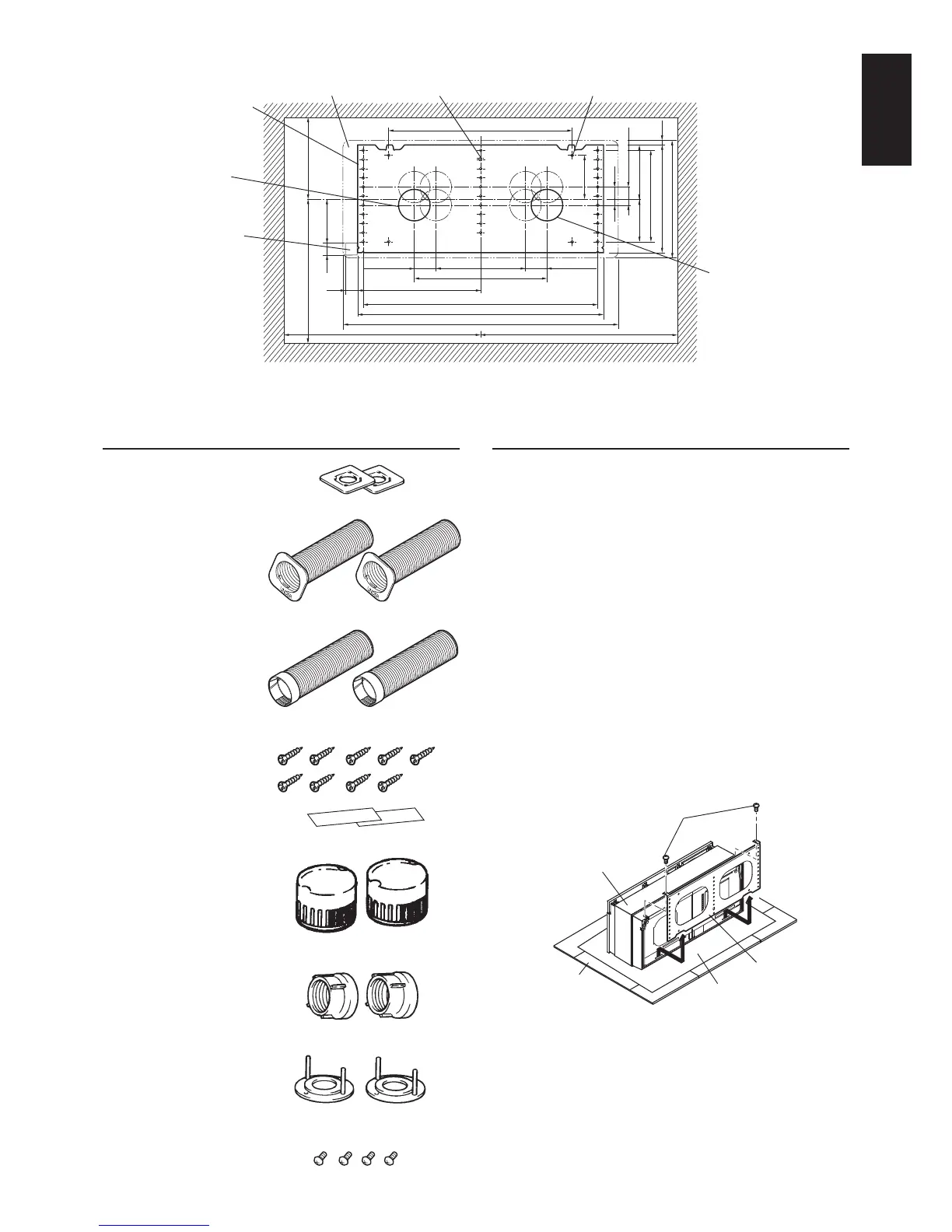

■ Διάγραμμα θέσης εγκατάστασης (όψη από μέσα)
Μονάδα (mm)
200
420
350
530
554
620
360
360
233
97
25
183
95.5
15
25
95
119
20×10=200
238.5
265
13.5
40
277
22
75
75
Πλάτη ανάρτησης
Οπή εισαγωγής αέρα
(οπή τοίχου από ø85
έως ø90)
Απαιτείται να στερεωθεί
Άκρη της κύριας μονάδας
Οπή εξαγωγής αέρα
(οπή τοίχου από ø85
έως ø90)
Οπή στερέωσης 36 – ø6
Περιοχή εξόδου
καλωδίων τροφοδοσίας
και σύνδεσης
(VL-100EU5-E μόνο).
ελάχ. ελάχ.
(ελάχ.)
(ελάχ.)
(ελάχ.)
(Ρυθμιζόμενο) (Ρυθμιζόμενο)
(Ρυθμιζόμενο)
(μέγ.)
