Σημείωση
- Προσέξτε να μην μπερδέψετε τα καλύμματα
τερματικού ακροδεκτών και τη βίδα που έχετε
αφαιρέσει.
4) Τραβήξτε τα καλώδια τροφοδοσίας και σύνδεσης
μέσω της οπής στο πίσω μέρος της μονάδας.
(Τα καλώδια εισέρχονται στο δωμάτιο στο σημείο
εξόδου του καλωδίου τροφοδοσίας/σύνδεσης.)

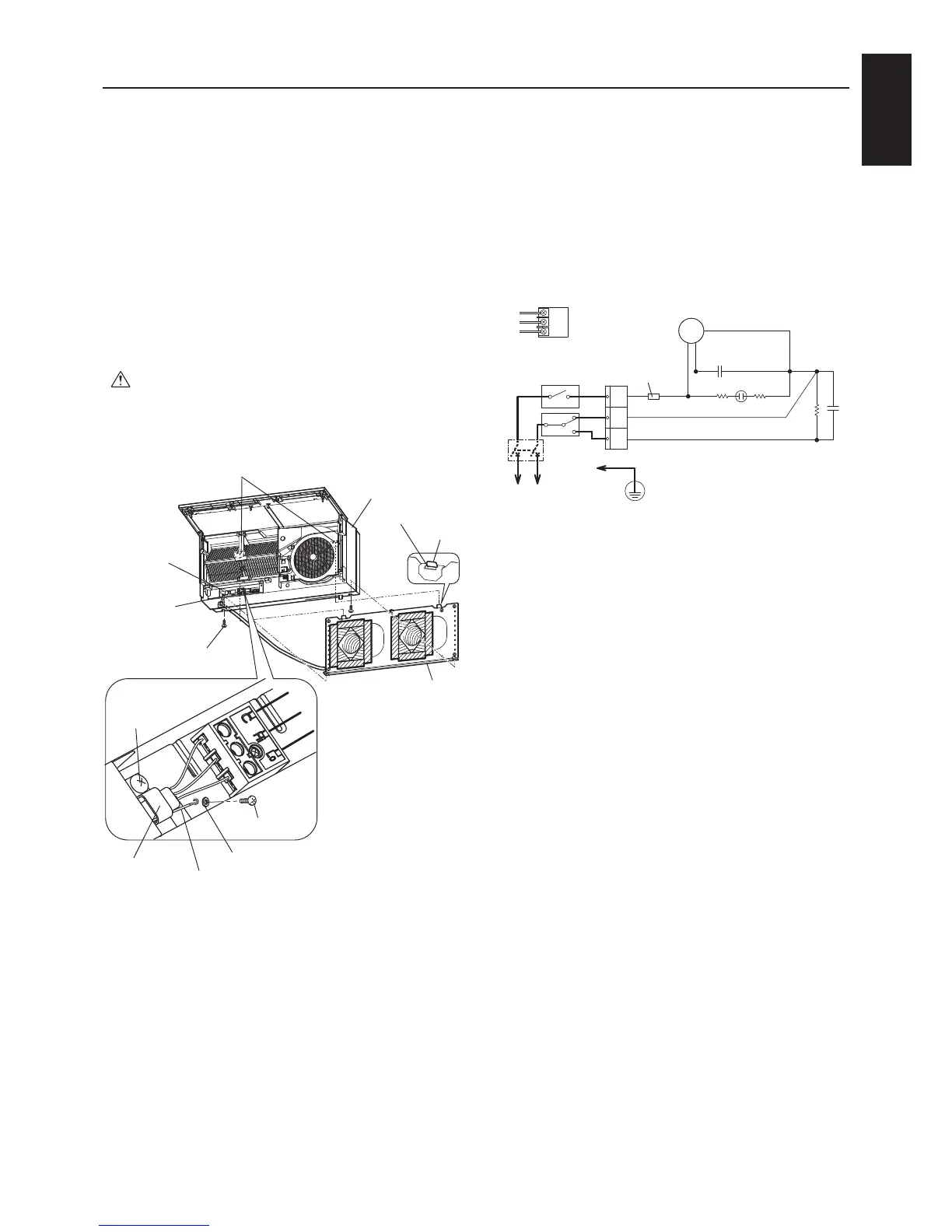

5) Κρεμάστε τις οπές άγκιστρων της κύριας μονάδας
στα άγκιστρα της πλάτης ανάρτησης. (Και οι δύο
πλευρές)
6) Πιέστε την κύρια μονάδα προς τον τοίχο και
στερεώστε την με τις δύο παρεχόμενες βίδες.
Προσοχή
- Σφίξτε καλά τις δύο βίδες. (Ενδεχόμενο διάκενο
στην ένωση μπορεί να επιτρέψει την διείσδυση
βρωμιάς και να λερωθεί ο τοίχος.)
- Χρησιμοποιήστε τη ροδέλα στις θέσεις όπως
απεικονίζεται.
7) Συνδέστε την καλωδίωση του Lossnay.
Ροδέλα
Οπές άγκιστρων (στην πίσω πλευρά της κύριας μονάδας)
Βίδες στερέωσης
κύριας μονάδας
Καλώδια
τροφοδοσίας
ρεύματος/σύνδεσης
Άγκιστρο
Οπή άγκιστρου
Πλάτη
ανάρτησης
Κύρια μονάδα
Θέση εξόδου
καλωδίων
τροφοδοσίας/
σύνδεσης
Βίδα
σφιγκτήρα
καλωδίων
Βίδα γείωσης
Σφιγκτήρας
καλωδίων
Καλώδιο γείωσης
Η λειτουργία απαιτεί γενικό διακόπτη.
Να έχετε έτοιμο ένα γενικό διακόπτη
και συνδέστε την καλωδίωση όπως
φαίνεται στο διάγραμμα σύνδεσης
παρακάτω.
Κατάλληλα καλώδια: Διάμετρος από ø0,5 έως ø2,0 mm
Αφαιρέστε το μονωτικό κάλυμμα από τα τελευταία 10
mm των καλωδίων παροχής και σύνδεσης και βιδώστε
τα άκρα στη θέση τους στο τερματικό ακροδεκτών.
8) Συνδέστε ένα καλώδιο γείωσης στο τερματικό
ακροδεκτών με μια βίδα γείωσης για να
εξασφαλίσετε ότι η μονάδα είναι γειωμένη.
9) Τακτοποιήστε τα καλώδια ρεύματος και γείωσης
στη θέση τους με ένα σφιγκτήρα καλωδίων.
10) Βεβαιωθείτε ότι τα καλώδια δεν θα χαλαρώσουν
στο τερματικό ακροδεκτών.
11) Βιδώστε το κάλυμμα τερματικού ακροδεκτών Β,
και στη συνέχεια επανατοποθετήστε το κάλυμμα
τερματικού ακροδεκτών Α στην αρχική του θέση.
12) Χαμηλώστε το κάλυμμα της μονάδας και κλείστε
το.
13) Σηκώστε τον ασφαλειοδιακόπτη στον πίνακα
διανομής.
C
Hi
Lo
Lo
Hi
COM
M
Ένδειξη λειτουργίας
Ασφάλεια
ρεύματος 1,0 A
Μοτέρ
Mαχαιρωτός
διακόπτης
