5-20 Méthodes de démontage et remontage : Remontage de la radio – Informations détaillées
5.7.6 Remontage du circuit imprimé principal
1. Fixez le circuit flexible de la prise audio, du haut-parleur, du port USB micro et du microphone
sur le connecteur situé en bas du circuit imprimé principal, comme indiqué sur la Figure 5-28.
2. Fixez le circuit flexible de l'afficheur au connecteur situé en bas du circuit imprimé principal.

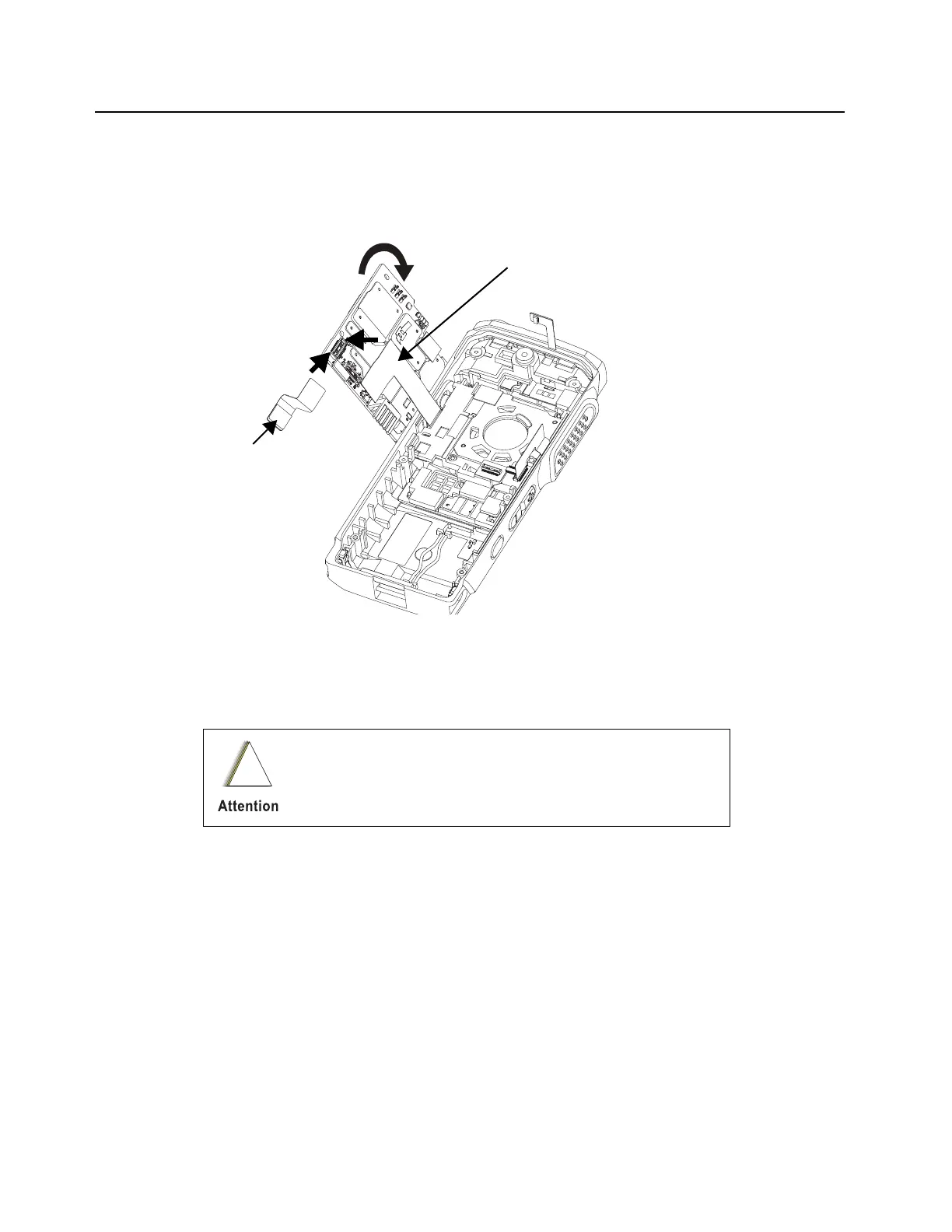

Figure 5-28. Remontage du circuit flexible de la prise audio, du haut-parleur, du port USB micro et du
microphone et du circuit flexible de l'afficheur
3. Insérez le circuit imprimé principal sur le cadre interne.
4. Fixez le circuit de commande au connecteur situé en haut du circuit imprimé principal.
5. Fixez le circuit PTT au connecteur situé en haut du circuit imprimé principal.
6. Fixez le circuit flexible de l'afficheur au connecteur situé sur le module d'affichage LCD.
Vous ne devez appuyer que sur le patin Poron du circuit
flexible de commande lors du branchement au connecteur.
Circuit flexible
prise audio, haut-parleur,
USB micro et microphone
Circuit flexible de l'afficheur
!
