Motorola MOTOTRBO SL1600 - 2.3 Cavo di programmazione portatile con TTR

Apparecchiature di test e ausili di servizio: Cavo di programmazione portatile con TTR 2-3
2.3 Cavo di programmazione portatile con TTR

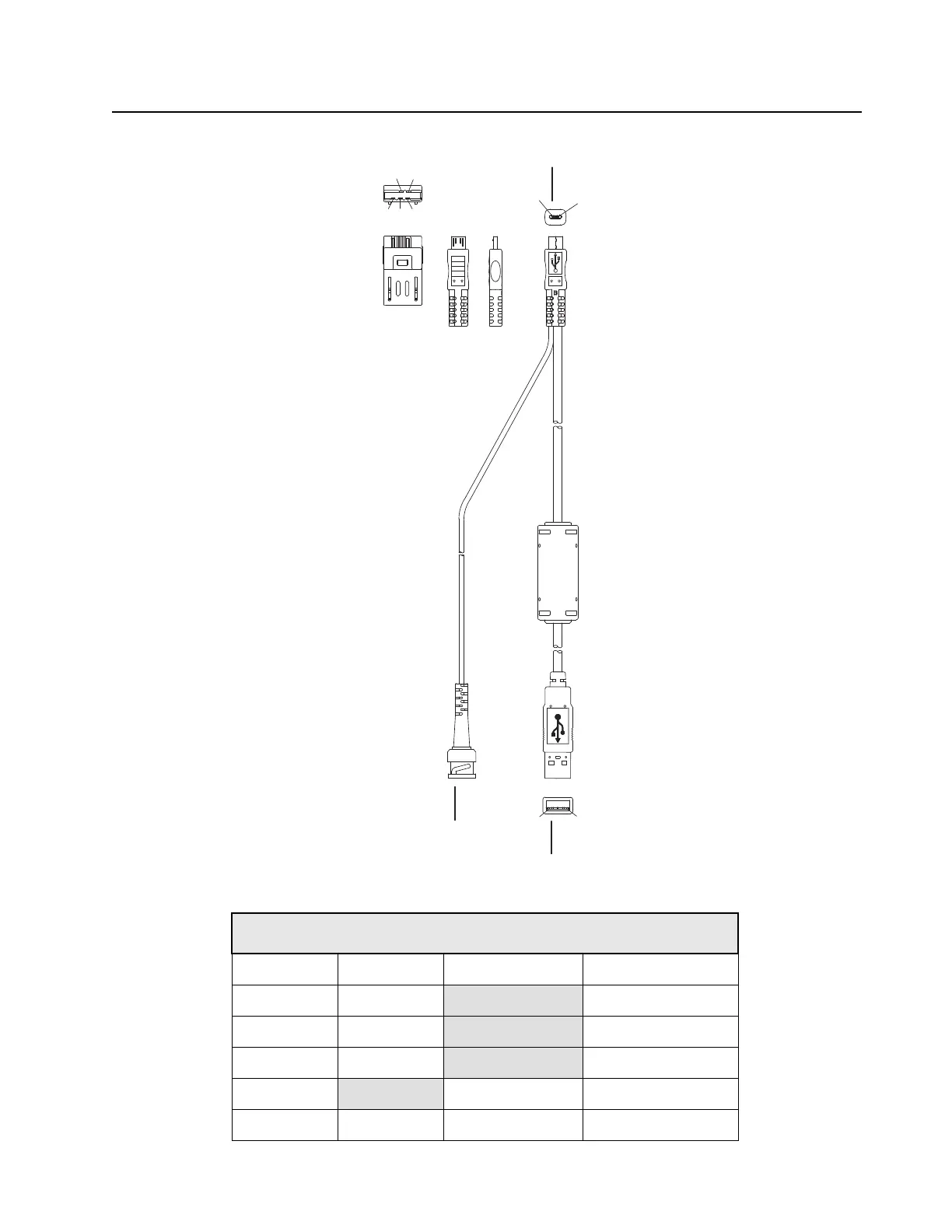

Figura 2-1. Cavo di programmazione portatile con TTR (PMKN4128_)
Tabella 2-3. Configurazione dei pin del cavo di programmazione portatile con TTR
CONNESSIONE
P1 P2 P3 Funzione
11
VCC (5 V)
22
DATI-
33
DATI+
4
Pin centrale BNC TTR
5 4 Shell BNC MESSA A TERRA
“P2”
#1 #4
“P3”
“P1”
#1
#5
#2
#1 #3 #5
#4
