MSI MEG Unify-X Z690 - Spannungsmesspunkte Lite (V-Check Points); T_SEN1~2: Anschluss für einen Temperaturfühler

39
Übersicht der Komponenten

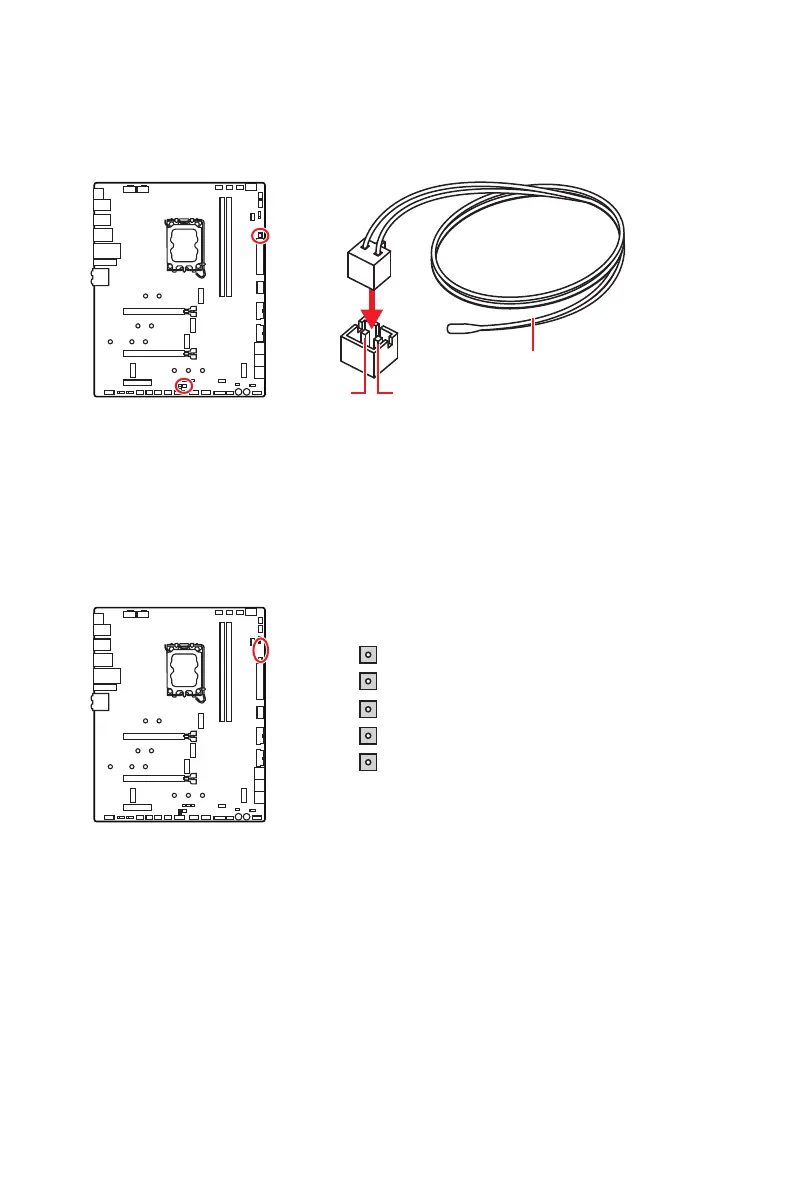

Spannungsmesspunkte Lite (V-Check Points)
Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu
messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt.
Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch

Bedienungsanleitung Ihres Multimeters.
T_SEN1~2: Anschluss für einen Temperaturfühler

Temperatur eines gewählten Erfassungsbereichs anschließen.

(optional)
GND
Sense
CPUVDD2
CPU_AUX
GND
VCC
SOCKET
