Übersicht der Komponenten

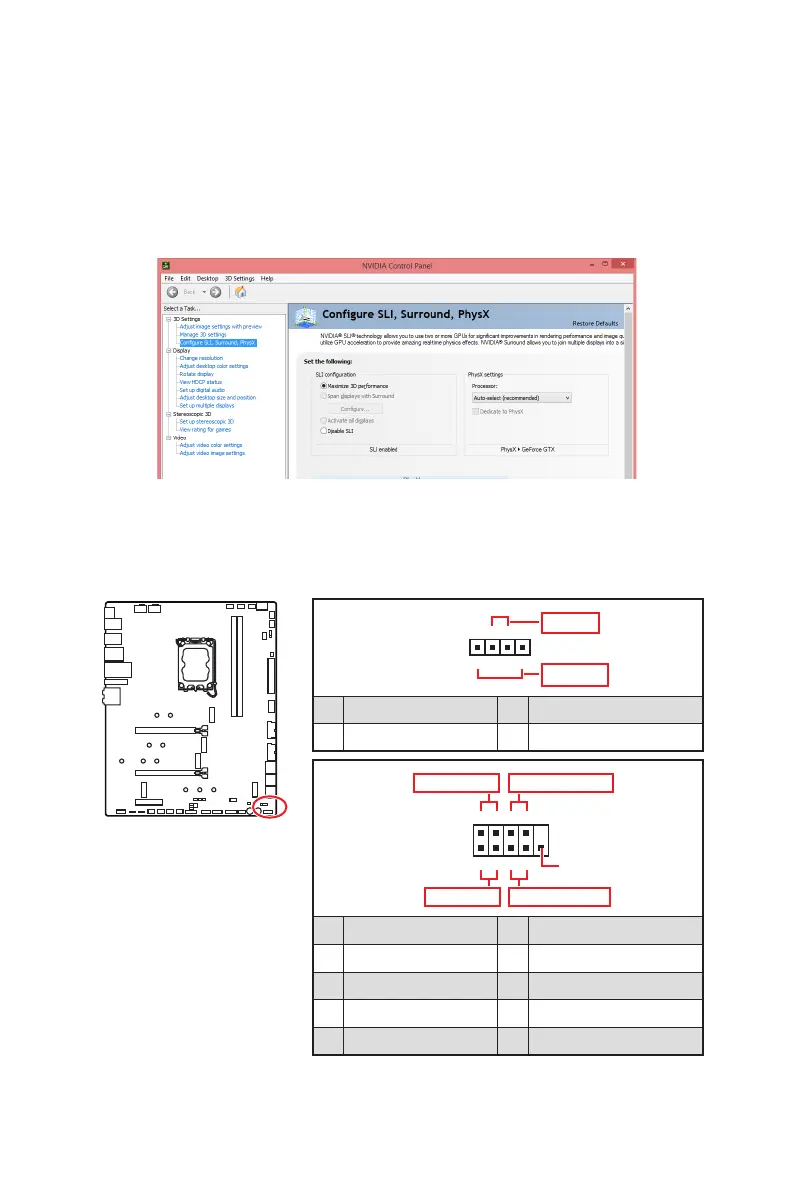

JFP1, JFP2: Frontpanel-Anschlüsse
Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels.
1
2 10
9
+
+
+  
+
Power LED
HDD LED Reset Switch
Reserved
Power Switch
JFP1
1 HDD LED + 2 Power LED +
3  4 
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
+
+


Speaker
Buzzer
1  2 Buzzer +
3  4 Speaker +

Wichtig
Im Lieferumfang ist ein
Verlängerungskabel für die
Frontplatte enthalten, mit
dem Sie das Chassis bequem
an den JFP1 anschließen
können.
3. 
4. Schliessen Sie das Netzkabel wieder an und schalten Sie den Computer
ein. Installieren Sie die Treiber und die Software, die im Lieferumfang Ihrer
Grafikkarten enthalten sind.
5. 
NVIDIA Control Panel aus dem Menü aus. Klicken Sie auf Configure SLI, Surround,



MSI MEG Unify-X Z690 Specifications

General

Brand	MSI
Model	MEG Unify-X Z690
Category	Motherboard
Language	English
