Vue d’ensemble des composants

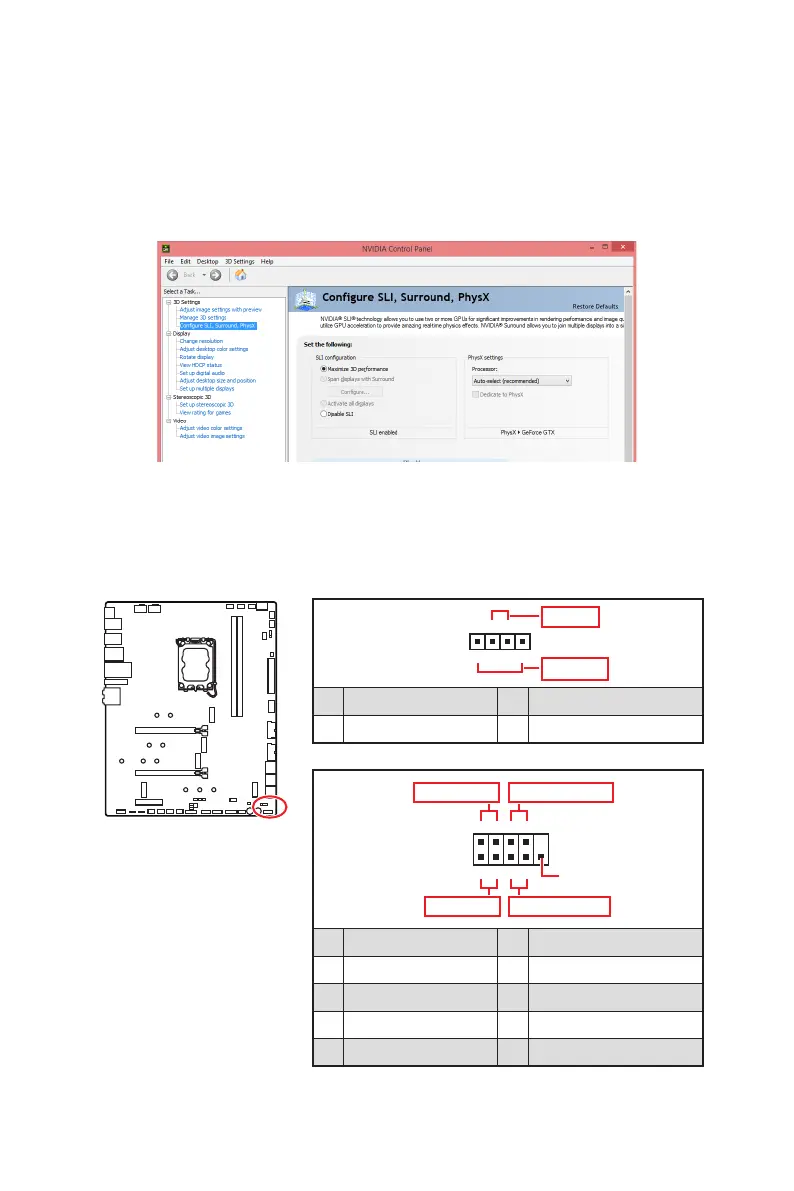

JFP1, JFP2 : Connecteurs de panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
1
2 10
9
+
+
+  
+
Power LED
HDD LED Reset Switch
Reserved
Power Switch
JFP1
1 HDD LED + 2 Power LED +
3  4 
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
+
+


Speaker
Buzzer
1  2 Buzzer +
3  4 Speaker +

Important
Le câble d’extension du
panneau avant fourni avec
l’emballage est utilisé pour
connecter le châssis au
JFP1.
3. Reliez tous les connecteurs d’alimentation PCIe des cartes graphiques.
4. Reconnectez le cordon d’alimentation, allumez votre ordinateur et installez les
pilotes et logiciels fournis avec la carte graphique.
5. Faites un clic droit sur le bureau de Windows et choisissez NVIDIA Control Panel
dans le menu. Cliquez sur Configure SLI, Surround, PhysX dans l’onglet à gauche.
Sélectionnez Maximize 3D performance dans le menu de configuration SLI et puis
cliquez sur Apply.
