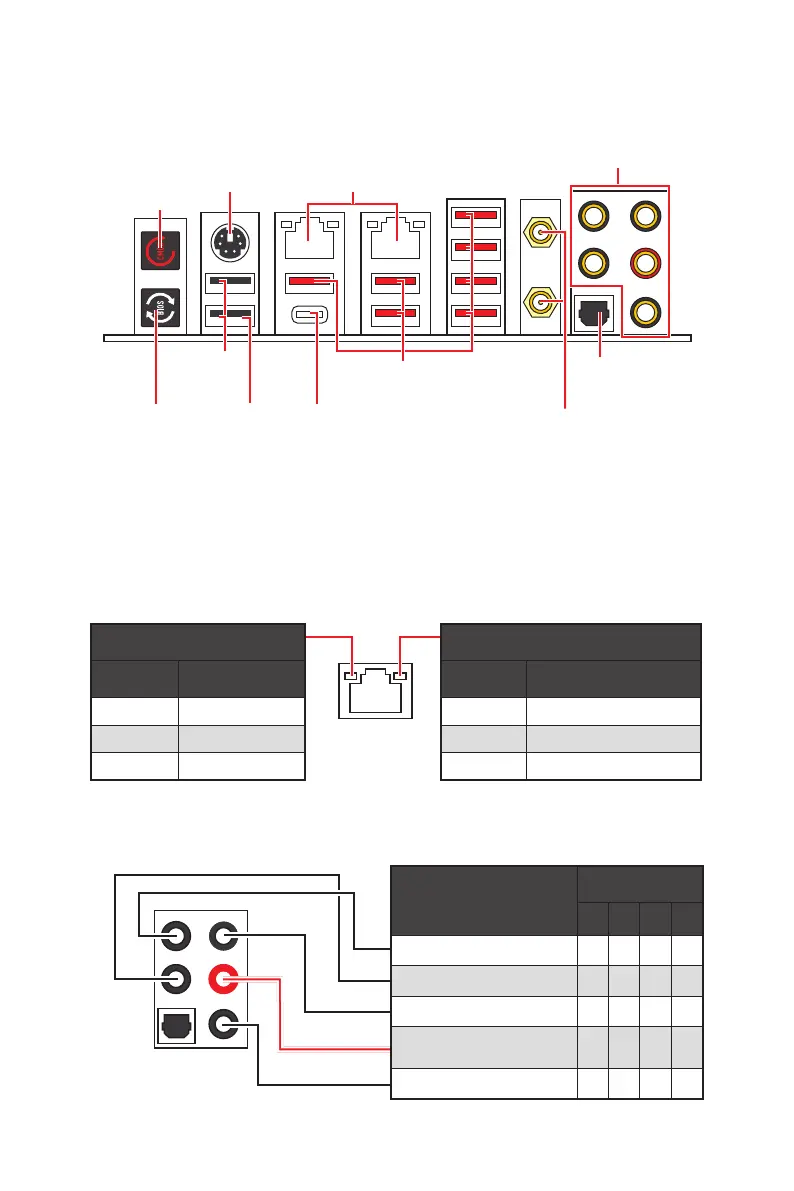

Rückseite E/A
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
  
Hinterer Lautsprecher   
 

Lautsprecher
   
Mic In
Blank: Leer)
Rückseite E/A
 Flash BIOS Anschluss/ Taste

LAN Port LED Zustandstabelle
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbit/s Verbindung
Grün 100/1000 Mbit/s Verbindung
Orange 2,5 Gbit/s Verbindung
Flash BIOS
Anschluss
USB 3.2 Gen 2

USB 2.0

USB 3.2 Gen 2x2

Audioanschlüsse
2,5Gbit/s LAN
PS/2
Optischer

Ausgang
Clear CMOS
Taste

Antennenanschlüsse
Flash BIOS
Taste
