MSI MEG Unify-X Z690 - JDASH1: Tuning Controller-Anschluss

32
Übersicht der Komponenten
1
88
Tuning Controller
JDASH1

OC Taste+ OC Fail Save


OC Retry
Stromversorgung
Zurücksetzen Clear CMOS
Verwenden des Tuning-Controllers
Der Tuning Controller ist ein Modul mit mehreren Funktionen, mit dem Sie das
Motherboard einfacher überwachen, steuern und übertakten können. Befolgen Sie die
nachstehenden Anweisungen, um die Funktion der einzelnen Tasten des Moduls zu
verstehen.
 Debug-Code-LED
die Fehlercodes während und nach dem POST an. Weitere Informationen finden Sie in

 OC-Taste- / +
Basistakt zu CPU zu verringern oder zu erhöhen. Gehen Sie zu BIOS > OC > Direct OC
Button und wählen Sie das zu übertaktende CPU BCLK oder CPU Ratio aus.
 Zurücksetzen
 Ein- / Ausschalten
ausschalten.
 OC Fail Save
gleichzeitig, um im abgesicherten Startmodus zu starten. Das System startet mit den

 OC-Wiederholung
erneut zu versuchen, bis das System erfolgreich gestartet wurde.
 CMOS löschen
Sekunden lang, um das BIOS mit den Standardeinstellungen zurückzusetzen.

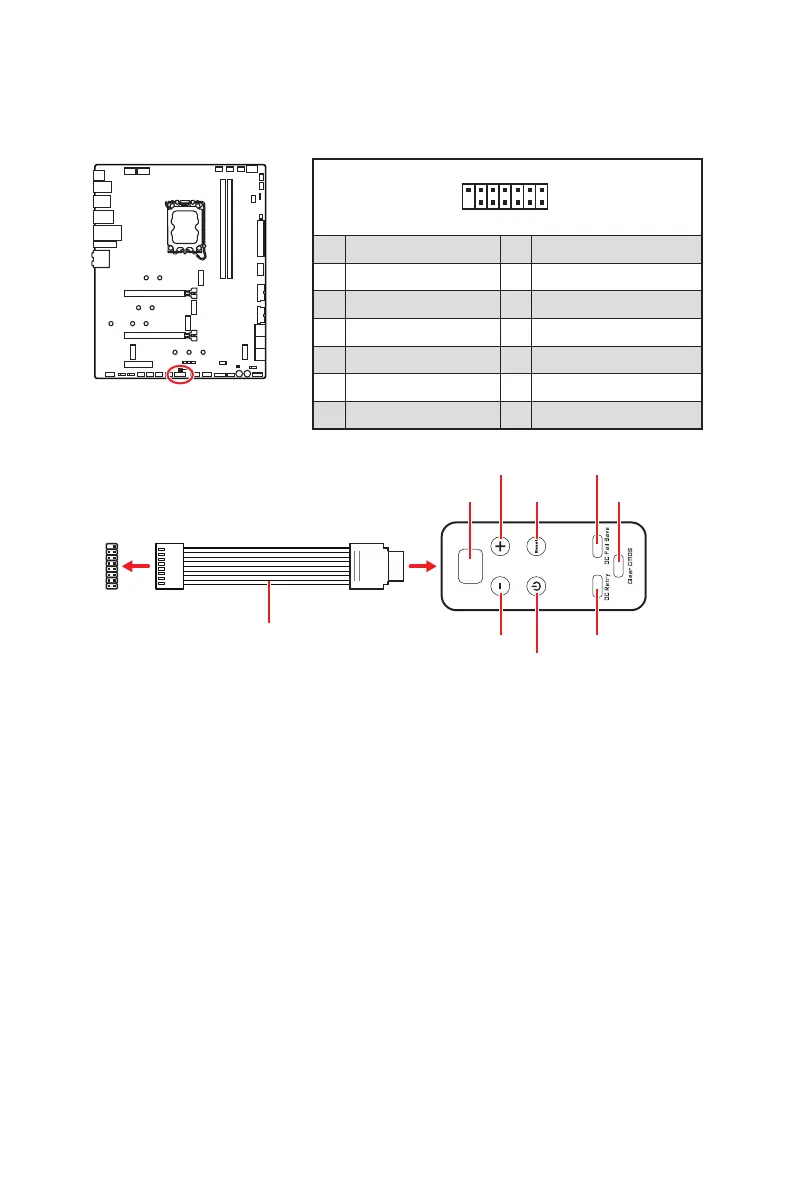

Anschließen des JDASH1- und Tuning Controller-Moduls
JDASH1: Tuning Controller-Anschluss

1
2 14
13
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
7  8 
9  10 OC_FS
11 BLK+ 12 
13 CLRCMOS_EN 14 NC
