1-4
Getting Started

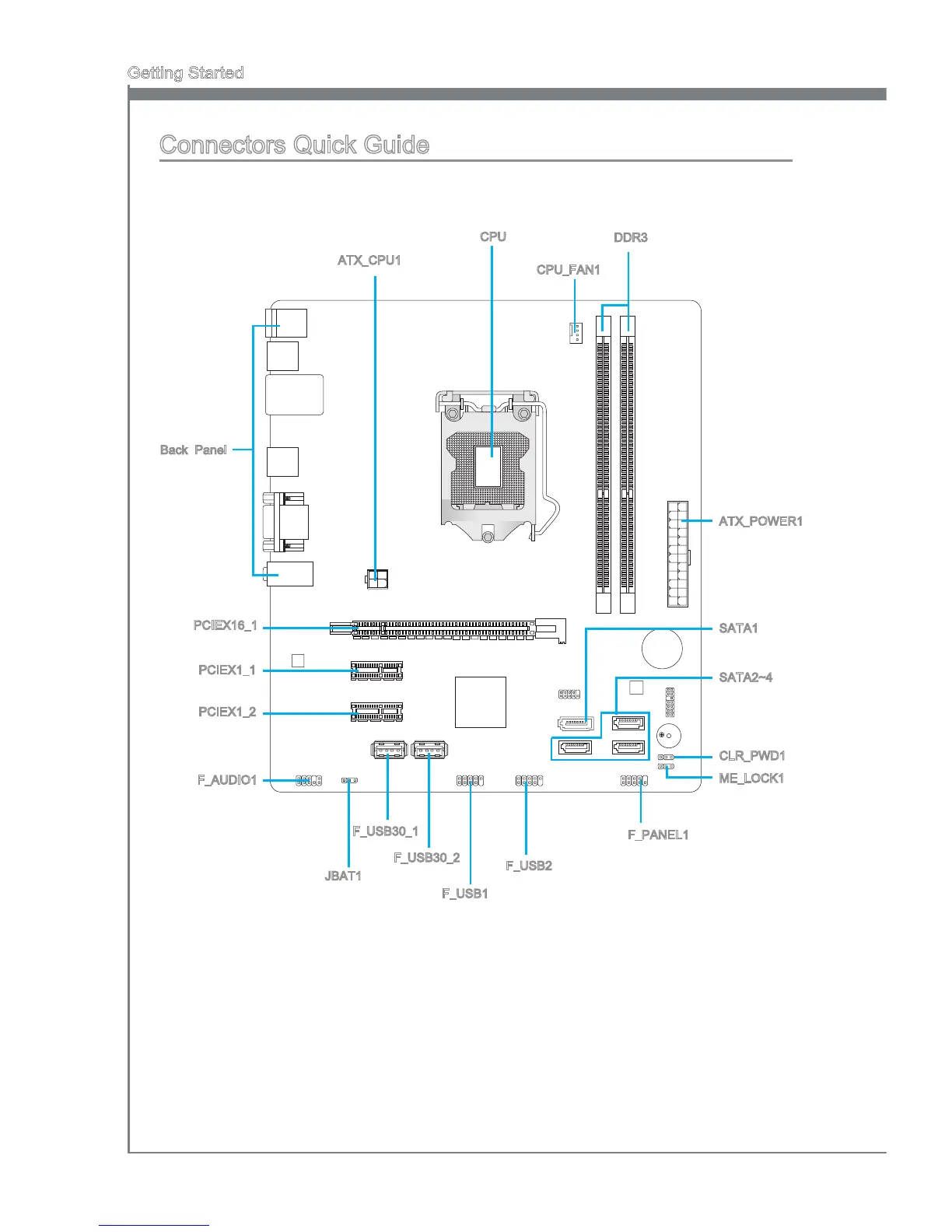

Connectors Quick Guide
Back Panel
CPU
CPU_FAN1
ATX_CPU1
ATX_POWER1
SATA1
F_PANEL1
F_AUDIO1
PCIEX1_2
F_USB2
SATA2~4
ME_LOCK1
DDR3
F_USB1
F_USB30_1
F_USB30_2
JBAT1
PCIEX1_1
PCIEX16_1
CLR_PWD1
