M2_1~2: M.2 Steckplätze (Key M)

Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz

(siehe unten).

Installation eines M.2 Moduls

Für M2_1 Steckplatz

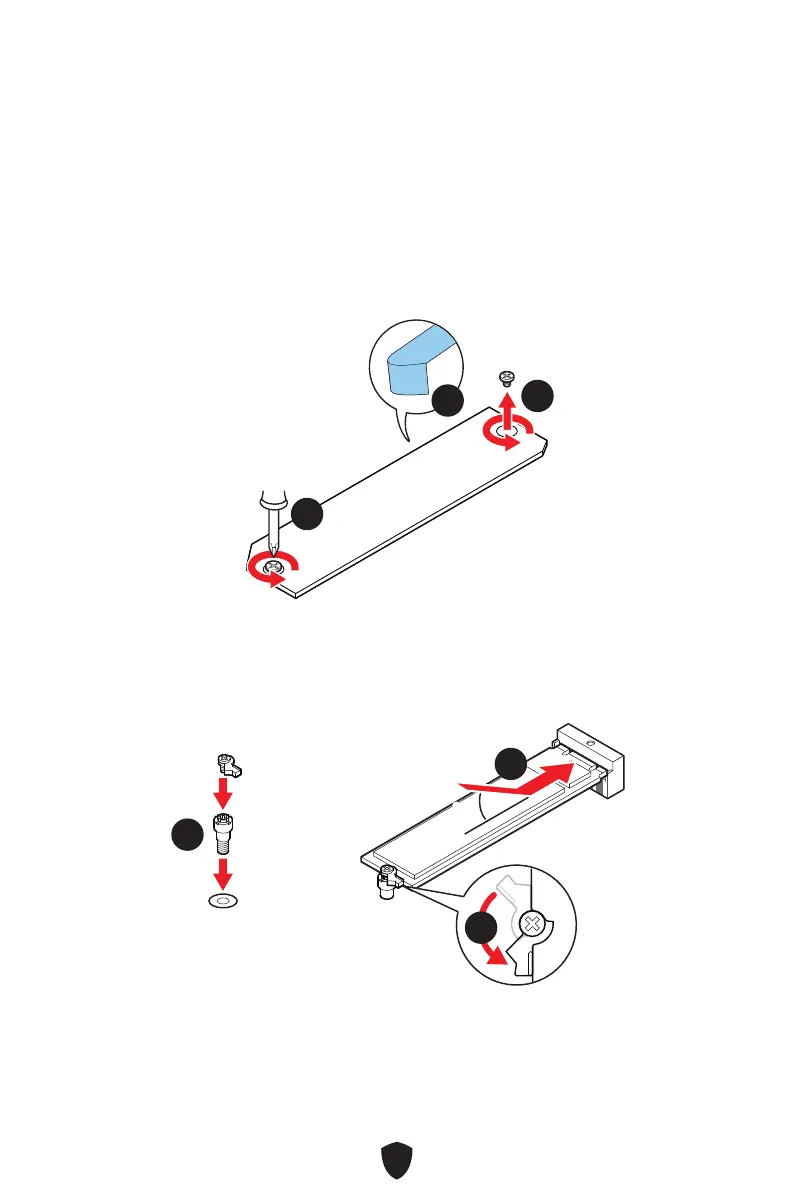

1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers.

2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den

Wärmeleitpads.

M2_1

3. Wenn kein EZ M.2 Clip installiert ist, installieren Sie bitte das mitgelieferte EZ M.2

Clip-Kit entsprechend Ihrer SSD-Länge im M.2-Steckplatz.

4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.

5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.

30º30º
