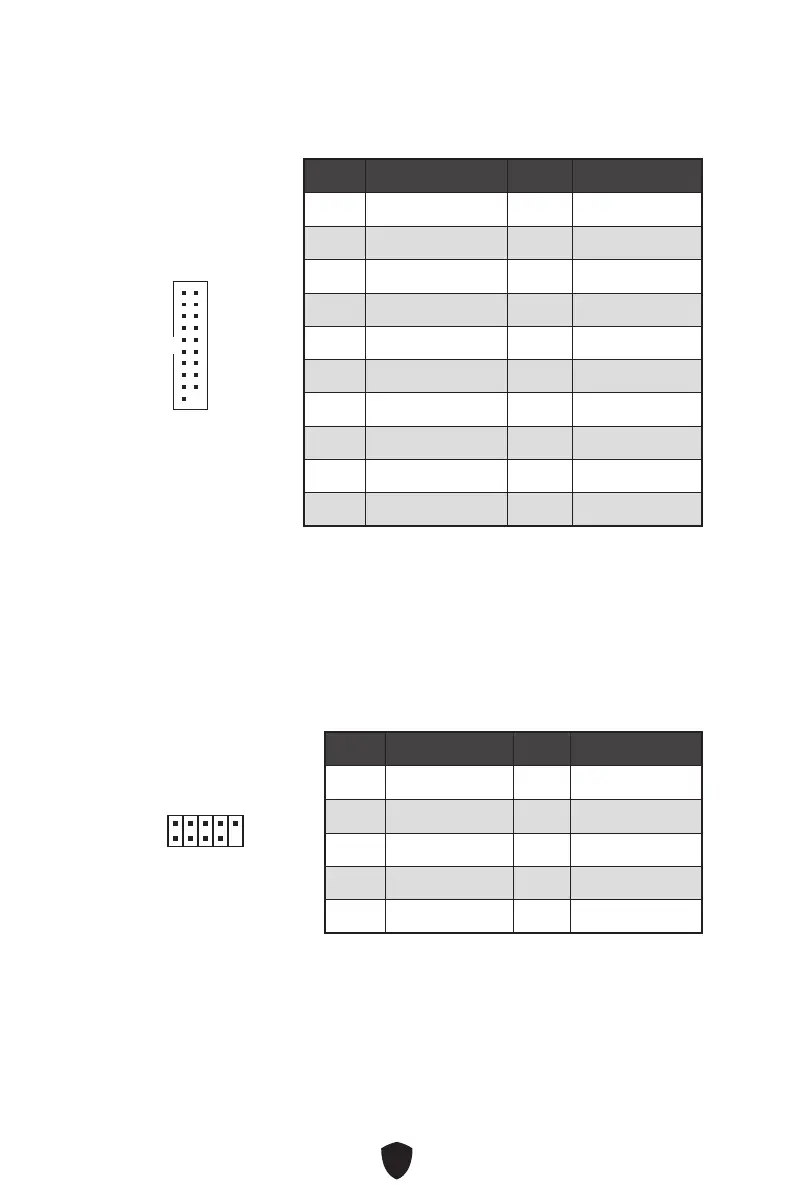

JUSB3~4 : Connecteurs USB 3.2 Gen 1
Ces connecteurs vous permettent de relier des ports USB 3.2 Gen 1 5 Gb/s sur le
panneau avant.

Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
afin d’éviter d’endommager la carte.
Broche Nom de signal Broche Nom de signal
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1
10 11
20
JUSB1~2 : Connecteurs USB 2.0
Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

Important
 Notez que les broches VCC et Terre doivent être branchées correctement afin
d’éviter tout dommage sur la carte mère.
 Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez
installer l’utilitaire MSI Center.
Broche Nom de signal Broche Nom de signal
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
1
2 10
9

MSI PRO Z690-P WIFI Specifications

General

Chipset	Intel Z690
Form Factor	ATX
Socket	LGA 1700
Memory Slots	4 x DIMM
Max Memory	128GB
PCIe 5.0 x16 slots	1
PCIe 3.0 x16 slots	1
PCIe 3.0 x1 slots	2
M.2 Slots	4
SATA Ports	6
USB 3.2 Gen 2x2 Ports	1
USB 3.2 Gen 2 Ports	3
Bluetooth	Bluetooth 5.2
Audio	Realtek ALC897
USB 2.0 Ports	6
Network	2.5G LAN
Wi-Fi	Wi-Fi 6
RAID Support	0, 1, 5, 10
