MSI PRO Z690-P WIFI User Manual

15
M2_1~2 : Slots M.2 (Touche M)
Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.

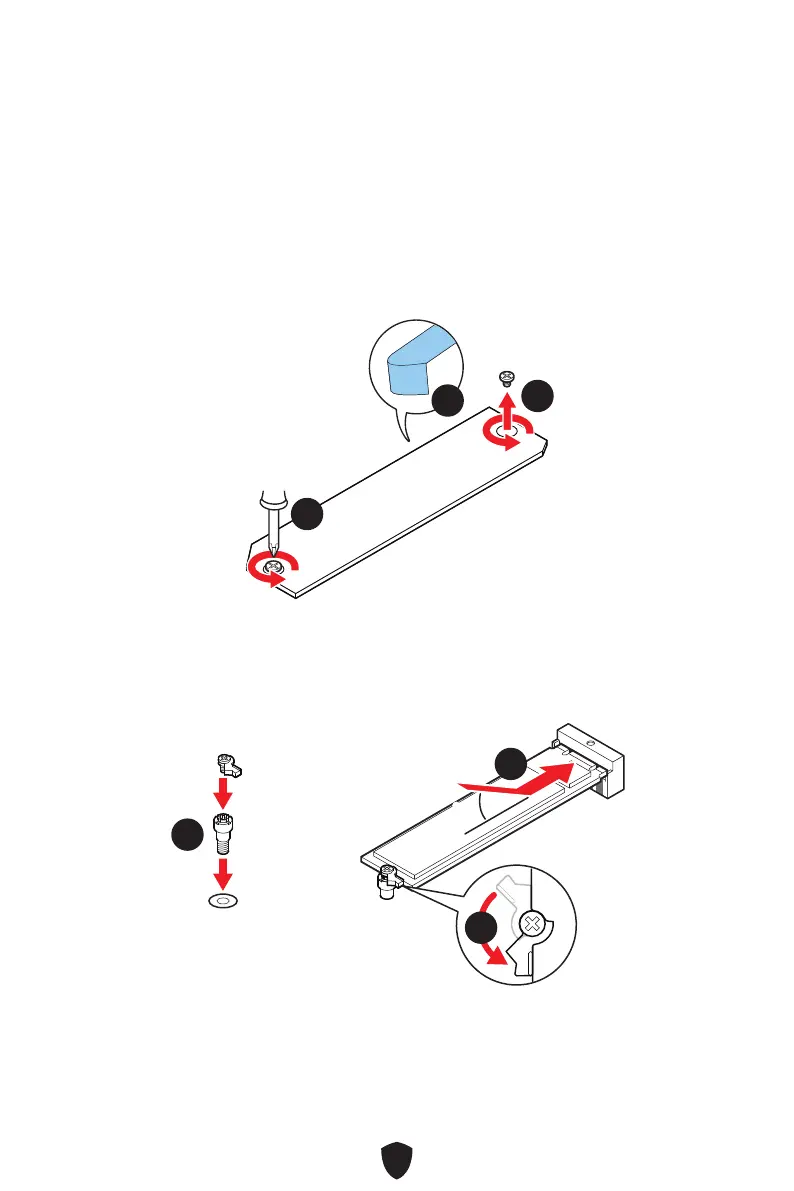

Installation du module M.2
Pour le slot M2_1
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
22
11
11
M2_1
3. Si aucun clip EZ M.2 n’est installé, veuillez installer le kit de clips EZ M.2 fourni
dans le slot M.2 selon la longueur du SSD.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.
30º30º
33
44
55

MSI PRO Z690-P WIFI Specifications

General

Chipset	Intel Z690
Form Factor	ATX
Socket	LGA 1700
Memory Slots	4 x DIMM
Max Memory	128GB
PCIe 5.0 x16 slots	1
PCIe 3.0 x16 slots	1
PCIe 3.0 x1 slots	2
M.2 Slots	4
SATA Ports	6
USB 3.2 Gen 2x2 Ports	1
USB 3.2 Gen 2 Ports	3
Bluetooth	Bluetooth 5.2
Audio	Realtek ALC897
USB 2.0 Ports	6
Network	2.5G LAN
Wi-Fi	Wi-Fi 6
RAID Support	0, 1, 5, 10
