Nei colori combinati è indicato il colore di fondo
e la marcatura. Es.: Br/Bk.

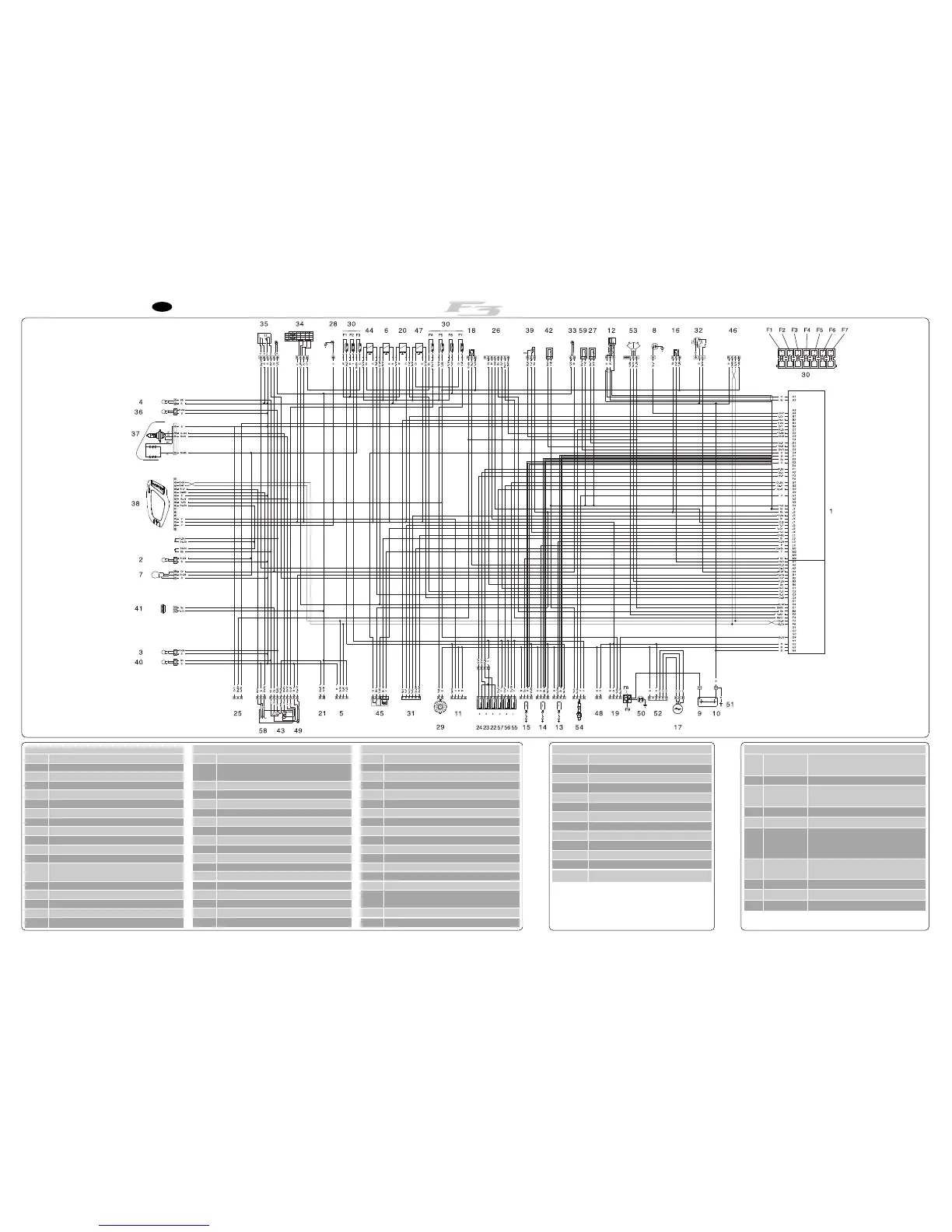

SCHEMA ELETTRICO F3
Part. N. 8000B6720 Revisione 1
I
Legenda componenti
Rif. Descrizione
22-23
24
25 Cambio rapido
26 Potenziometro farfalla
27 Sensore temperatura acqua per centralina
28 Interruttore olio
29 Elettroventola
30 Fusibili
31 Modulo “Drive By Wire”
32 Interruttore stampella laterale
33 Interruttore stop posteriore
34 Interruttore chiave
35 Interruttore di sicurezza e stop anteriore
36 Indicatore destro
37 Fanale anteriore
38 Cruscotto
39 Sensore pressione aria
40 Indicatore sinistro
Bobine
Iniettori superiori
Iniettori inferiori
Legenda componenti
Rif. Descrizione
41 Avvisatore acustico
42 Sensore temperatura aria
43 Interruttore luci
44 Relé luci
45 Attuatore valvola di scarico
46 Sensore di assetto
47 Relé ventole
48 Ricarica batteria
49 Interruttore frizione
50 Motorino avviamento
51 Massa motore
52 Regolatore di tensione
53 Interruttore angolare
54 Sonda lambda
55-56
57
58 Pulsante SET/OK
59 Sensore temperatura acqua per ventola
Legenda componenti
Rif. Descrizione
1 Centralina
2 Luce targa
3 Indicatore destro
4 Indicatore sinistro
5 Connettore diagnosi
6 Relé di potenza
7 Fanale posteriore - Stop
8 Interruttore cambio
9-10 Batteria
11 Pompa - Sonda benzina
12 Sensore giri motore
13-14
15
16 Sensore velocità anteriore
17 Alternatore
18 Sensore velocità posteriore
19 Teleruttore
20 Relé alimentazione generale
Legenda colori cavi
Lettera/e Colore
R Rosso
Y Giallo
B Blu
Gr Verde
W Bianco
Bk Nero
P Rosa
V Viola
Sb Azzurro
Gy Grigio
O Arancio
Br Marrone
Legenda fusibili
Rif. Amperaggio Utilizzo
(A)
F1 15 Pompa carburante - Bobine
F2 10 Sonda lambda - Iniettori superiori
Iniettori inferiori
F3 10 Luci di posizione - Luce targa
F4 15 Luce abbagliante / anabbagliante
F5 15 Relé avviamento - Sensore velocità
anteriore - Sensore velocità poste-
riore - Cruscotto - Sensre di assetto
F6 15 Intermittenza - Avvisatore acustico
Luce stop
F7 10 Ventola di raffreddamento
F8 30 Ricarica batteria
F9 30 Scorta per ricarica batteria
