EV-030 Rev. 07 – 2008
Deutsch
74

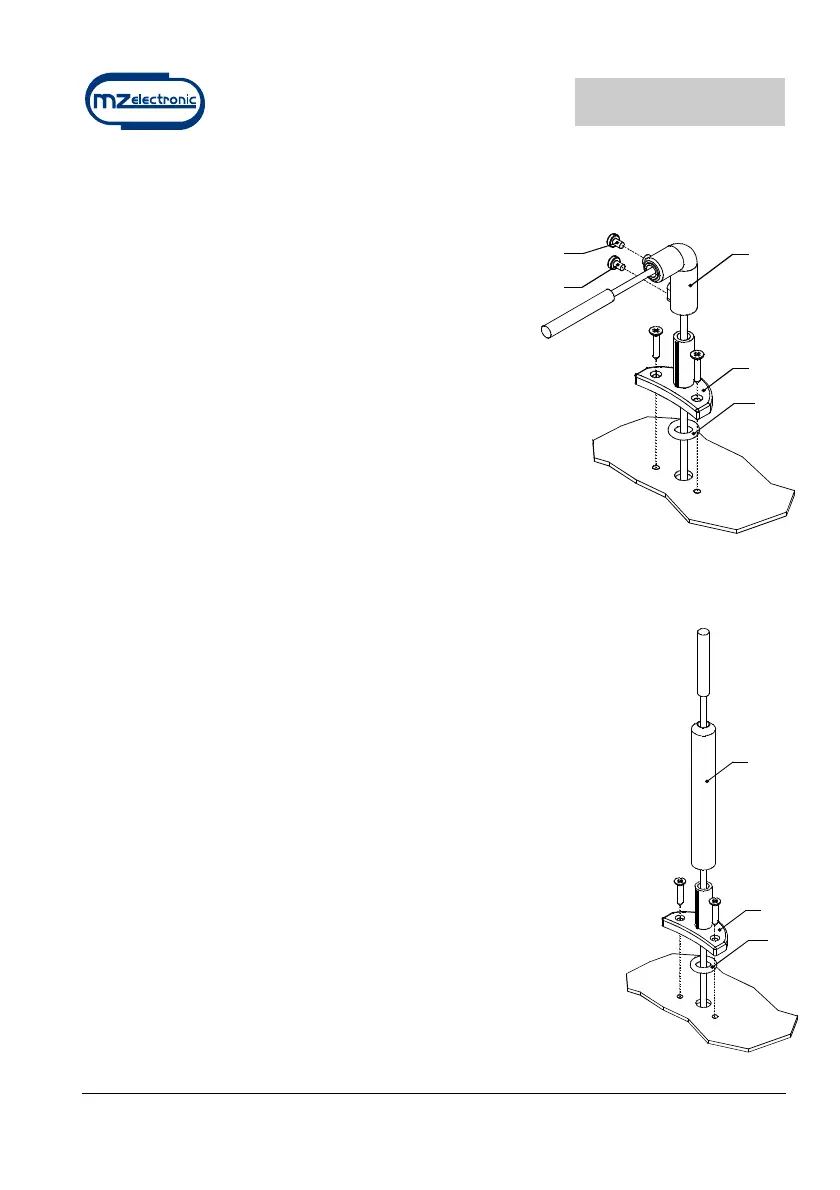

Montage des Magnetsensors für Ankerspill mit Vertikalachse
(siehe Fig. 1A – 1B)
• Ein Loch mit 4 mm (~3/16”) Durchmesser als
Kabeldurchgang für den Sensor in das Deck
bohren.
• Den O-Ring in den unteren Teil des Teils A der
Halterung einsetzen und diese mit den zwei
mitgelieferten Schrauben festschrauben.
• Das Teil B mit dem Magnetsensor auf die
Halterung A montieren und in der Höhe so
einstellen, dass dieser sich auf gleicher Achse
wie der Magnet auf der Kettennuss befindet.
• Den Sensor bis ca. 3 mm (~1/8”) an den
Magnet annähern und mit der Schraube G1
festschrauben. Danach die Schraube G2
anziehen.
Montage des Magnetsensors für Ankerspill mit
Horizontalachse
(siehe Fig. 2A – 2B – 2C)
• Ein Loch mit 4 mm (~3/16”) Durchmesser als
Kabeldurchgang für den Sensor in das Deck bohren.
• Den O-Ring in den unteren Teil des Teils A der Halterung
einsetzen und diese mit den zwei mitgelieferten
Schrauben festschrauben.
• Das Teil C mit einer Säge zuschneiden. Der Sensor muss
ca. 3 mm (~1/8”) vom Magnet entfernt positioniert werden.
• Das Teil C mit dem Magnetsensor auf die Halterung A
montieren und mit einem Metallkleber
(Zweikomponenten-Epoxydkleber) oder Silikon
befestigen.
• Mit dem gleichen Kleber den Sensor an das Teil C
befestigen.
C
A
OR
OR
A
B
G1
G2
