Installation des Meterzählers
(siehe Stromlaufplan)
Achtung
VOR DER INSTALLATION DIE BATTERIE IMMER
ABKLEMMEN.
• Der Meterzähler muss so positioniert sein, dass das Display gut ablesbar und nicht
dem Sonnenlicht ausgesetzt ist.
• Die Rückseite des Meterzählers muss vor Wasser und Feuchtigkeit geschützt sein.
• Das Instrument kann an Armaturenbrettern mit beliebiger Wandstärke montiert
werden. Die Befestigungsschrauben müssen selbstschneidend sein, sowie einen
Durchmesser von 3,5 mm (~9/64”) und eine max. Länge von 10 mm plus die
Wandstärke des Armaturenbretts aufweisen.
• Auf der Rückseite des Armaturenbretts muss mindestens 35 mm (1” 3/8) Platz
vorhanden sein. Zudem muss ein Zugang für die Installations- und
Wartungsarbeiten vorhanden sein.

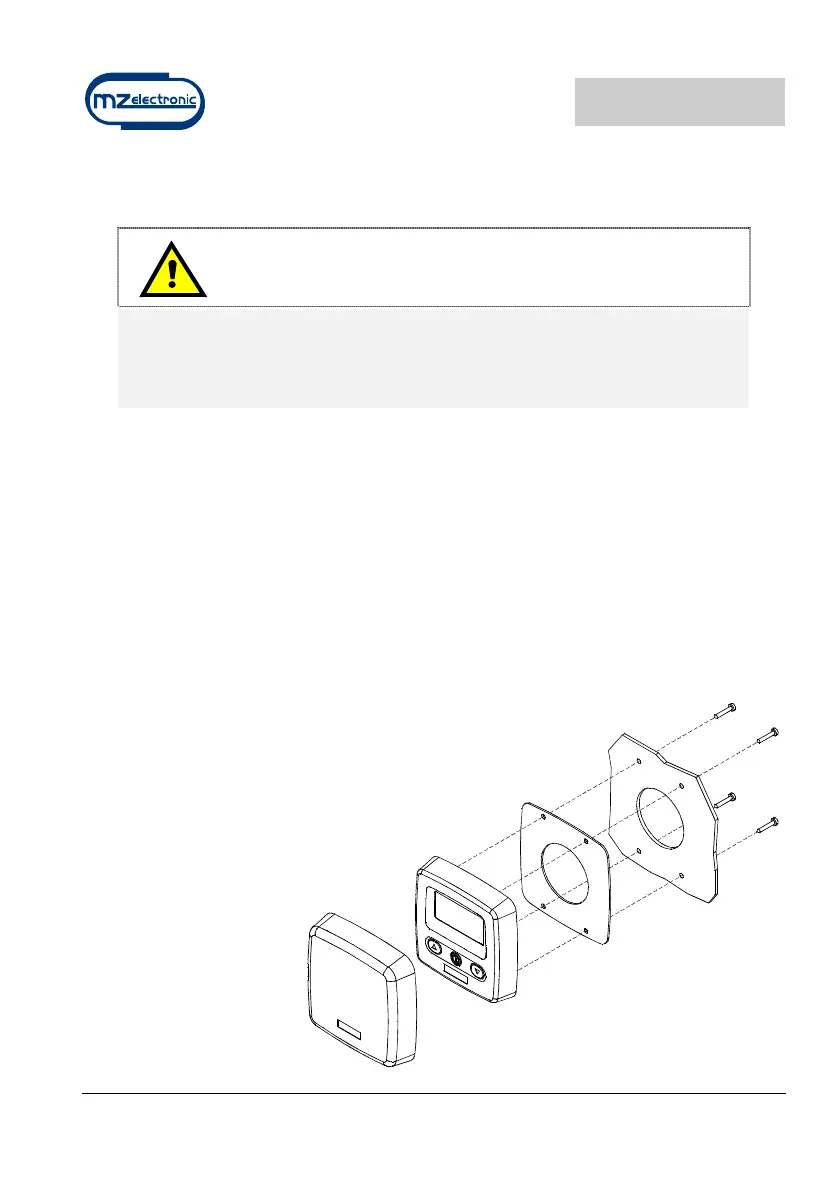

• In der Armaturenbrett angegeben ein Loch mit 30 mm (~ 1” 3/16) Durchmesser und
4 mit 4 mm (~5/32”) Durchmesser für die Befestigungsschrauben des
Meterzählers bohren. Mit einer Schneidezange die drei Sprossen
auf der Rückseite des Instruments abschneiden, den
Meterzähler anbringen und mit den vier Schrauben
am Armaturenbrett festschrauben. Falls im
Instrumentenbrett bereits eine Aufnahme von
54 mm (2”1/8) Durchmesser vorhanden ist,
müssen die Sprossen nicht abgeschnitten
werden.
• Die Dichtung muss zwischen
die Vorderseite des
Armaturenbretts
und das Instrument
eingelegt werden.
