Anschlüsse
2
1
3
4
5
6
7
8
9
10

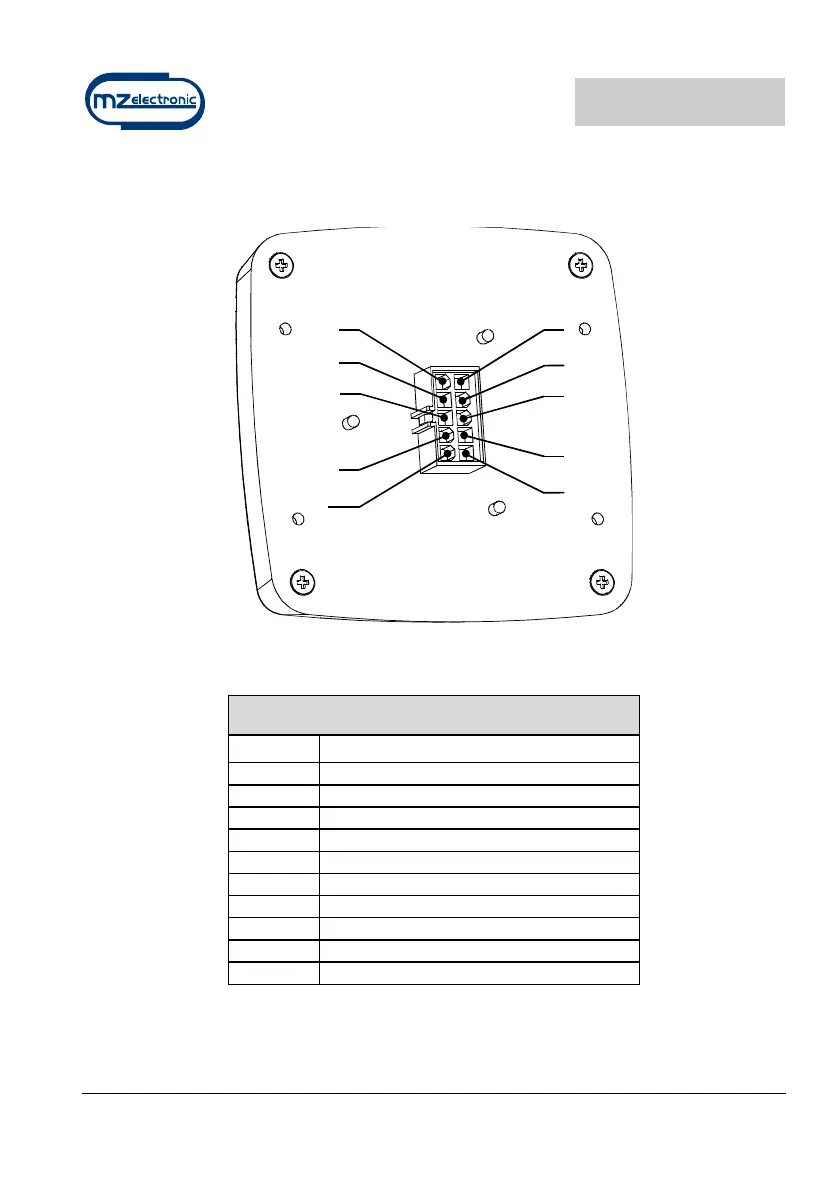

HINTERE 10 POLIGE STECKVERBINDUNG
PIN SIGNAL
1 + Batterie
2
3 - Batterie
4
5
6 Steuerung UP
7 Steuerung DOWN
8
9 Sensoreingang Tau_Kette
10 Magnetsensor
