Installation
Sur un nombre de modèles de guindeau le capteur et l'aimant sont dé installés (configuration
compteur trique). Les opérations spécifiées ci-dessous ne doivent donc pas être effectuées.
Installation de l'aimant sur le guindeau
Le trou à réaliser sur une dent du barbotin - d'un diamètre de 6,5 mm (~1/4) et d'une profondeur de 8
mm (5/16”) - ne doit pas se trouver à hauteur d'une zone de passage de la chne.
Pour les guindeaux à axe vertical (voir Fig. 1B), aliser le trou sur la circonrence inférieure du
barbotin.
Pour les guindeaux à axe horizontal (voir Fig. 2B), réaliser le trou sur la circonférence externe du
barbotin.
S'assurer que la partie saillante de l'aimant ne heurte pas la base ni le capteur durant la rotation du
barbotin.
Introduire l'aimant dans le trou par la partie tallique en laissant dépasser d'environ 2 mm la partie
proe. Le fixer à l'aide d'une colle pourtaux (colle époxy bi-composant) ou à l'aide de silicone.
La colle utilisée doit résister à l'environnement marin.

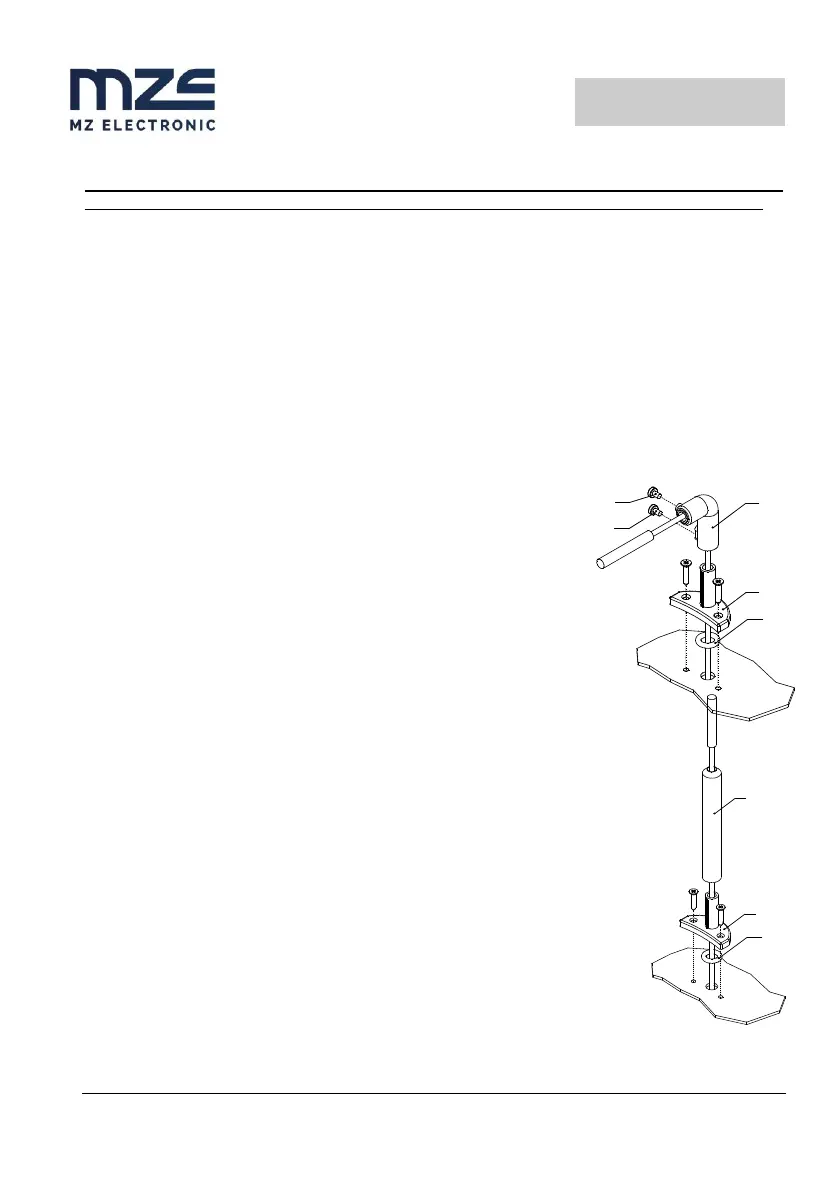

Montage du capteur magnétique pour guindeau à axe vertical
(voir Fig. 1A 1B)
Réaliser sur le pont un trou de 4 mm de diamètre (~3/16) pour le passage
du câble du capteur.
Fixer llément A du support à l'aide des deux vis fournies à cet effet, après
avoir positionné sur la partie inférieure de ce dernier le joint torique.
Placer lment B, avec le capteur magnétique, sur le support A et en
régler la hauteur de telle sorte qu'il soit aligné sur l'aimant fixé au barbotin.
Placer le capteur à environ 3 mm (~1/8”) de l'aimant et le fixer en serrant la
vis G1. Serrer ensuite la vis G2.
Montage du capteur magnétique pour guindeau à axe
horizontal
(voir Fig. 2A 2B 2C)
Réaliser sur le pont un trou de 4 mm de diamètre (~3/16) pour le passage
du câble du capteur.
Fixer l'élément A du support à l'aide des deux vis fournies à cet effet, aps avoir
positionné sur la partie inrieure de ce dernier le joint torique.
A l'aide d'une scie, couper l'élément C à la longueurcessaire. Le capteur doit se
trouver à environ 3 mm (~1/8) de l'aimant.
Placer l'élément C, avec le capteur magnétique, sur le support A et le fixer à l'aide
d'une colle pour matériaux plastiques (colle époxy bi-composant) ou à l'aide de
silicone.
A l'aide de la même colle ou de silicone, fixer le capteur à l'élément C.
OR
A
B
G1
G2
C
A
OR
