MZ electronic WHC040 User Manual

WHC040 Rev. 01-2021
Italiano
5

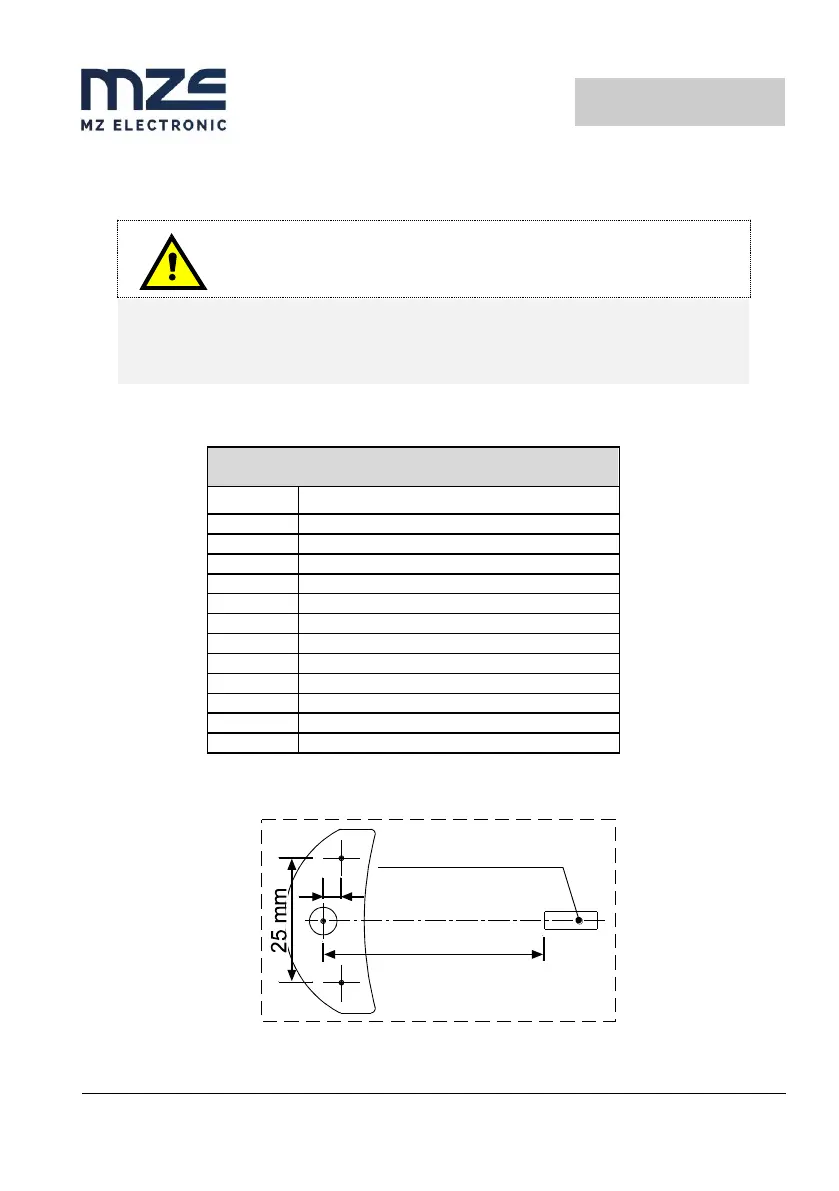

Installazione contametri
(vedi schema elettrico in fondo al manuale pag.73/74)
Attenzione
STACCARE SEMPRE LA BATTERIA PRIMA DI PROCEDERE
ALL’INSTALLAZIONE.
Collegamenti (vedere collegamenti in fondo al manuale)
CONNETTORE 12 POLI DEL RICEVITORE
PIN
SEGNALE
POS
- Batteria
NEG
+Batteria
UP
Comando UP
DOWN
Comando DOWN
SW-M
Sensore magnetico (1° filo)
SW-M
Sensore magnetico (2° filo)
BO-L
Comando prua sinistra
BO-R
Comando prua destra
ST-L
Comando poppa sinistra
ST-R
Comando poppa destra
CAN-H
Segnale CAN-H (interfaccia seriale CanOpen)
CAN-L
Segnale CAN-L (interfaccia seriale CanOpen)
Foratura sensore
min.44 mm(1”3/4)
4
magnetic sensor
sensore magnetico
