Instalación
En algunos modelos de torno de ancla el sensor y el imán se encuentran ya instalados
(predisposición cuentametros) por lo que no es necesario efectuar las operaciones que se
indican a continuación.
Instalación del imán en el molinete
Se debe practicar un agujero en un resalte del barbotén de diámetro 6,5 mm (~1/4”) y profundidad 8
mm (5/16”). Practicar este agujero en una zona no coincidente con el paso de la cadena.
En el caso de molinetes de eje vertical (véase Fig. 1B), practicar el agujero en la circunferencia
inferior del barbotén.
En el caso de molinetes de eje horizontal (véase Fig. 2B), practicar el agujero en la circunferencia
externa del barbotén.
Controlar que durante la rotación del barbotén, la parte saliente del imán no golpee ni la base ni el
sensor.
Introducir el imán en el agujero por la parte metálica dejando que la parte protegida sobresalga en la
medida aproximada de 2 mm. Fijar el imán utilizando un pegamento para metales (cola epoxídica bi-
componente) o silicona. El pegamento utilizado debe ser resistente al ambiente marino.

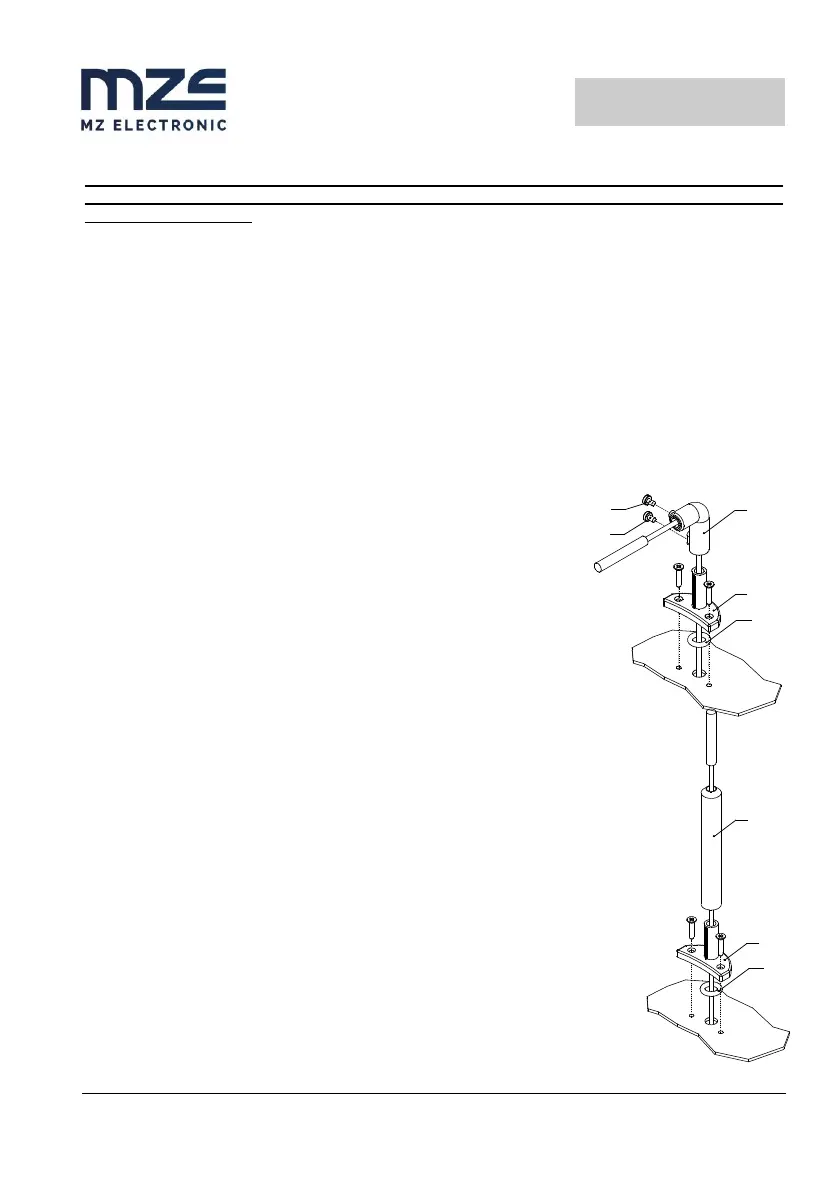

Montaje sensor magnético para molinetes de eje vertical
(véanse Fig. 1A y 1B)
Practicar en la cubierta un agujero de diámetro 4 mm (~3/16”) para
permitir el paso del cable del sensor.
Fijar el elem. A del soporte, utilizando para ello los dos tornillos adjuntos,
una vez posicionada la junta tórica en la parte inferior del mismo.
Introducir el elem. B, con el sensor magnético, en el soporte A y regular
su altura de manera que quede alineado con el imán fijado en el
barbotén.
Acercar el sensor de manera que quede a una distancia aproximada de 3
mm (~1/8”) respecto del imán y fijarlo apretando el tornillo G1. A
continuación, apretar el tornillo G2.
Montaje sensor magnético para molinetes de eje horizontal
(véanse Fig. 2A, 2B y 2C)
Practicar en la cubierta un agujero de diámetro 4 mm (~3/16”) para permitir el
paso del cable del sensor.
Fijar el elem. A del soporte, utilizando para ello los dos tornillos adjuntos, una vez
posicionada la junta tórica en la parte inferior del mismo.
Mediante una sierra cortar a la medida el elem. C. El sensor debe quedar
posicionado aproximadamente a 3 mm (~1/8”) respecto del imán.
Introducir el elem. C, con el sensor magnético, en el soporte A y fijarlo utilizando
un pegamento para materiales plásticos (cola epoxídica bi-componente) o
silicona.
Utilizando el mismo pegamento, fijar el sensor en el elem. C.
