MZ electronic WHC040 - Installation du Compteur Métrique

WHC040 Rev. 01-2021
Français
33

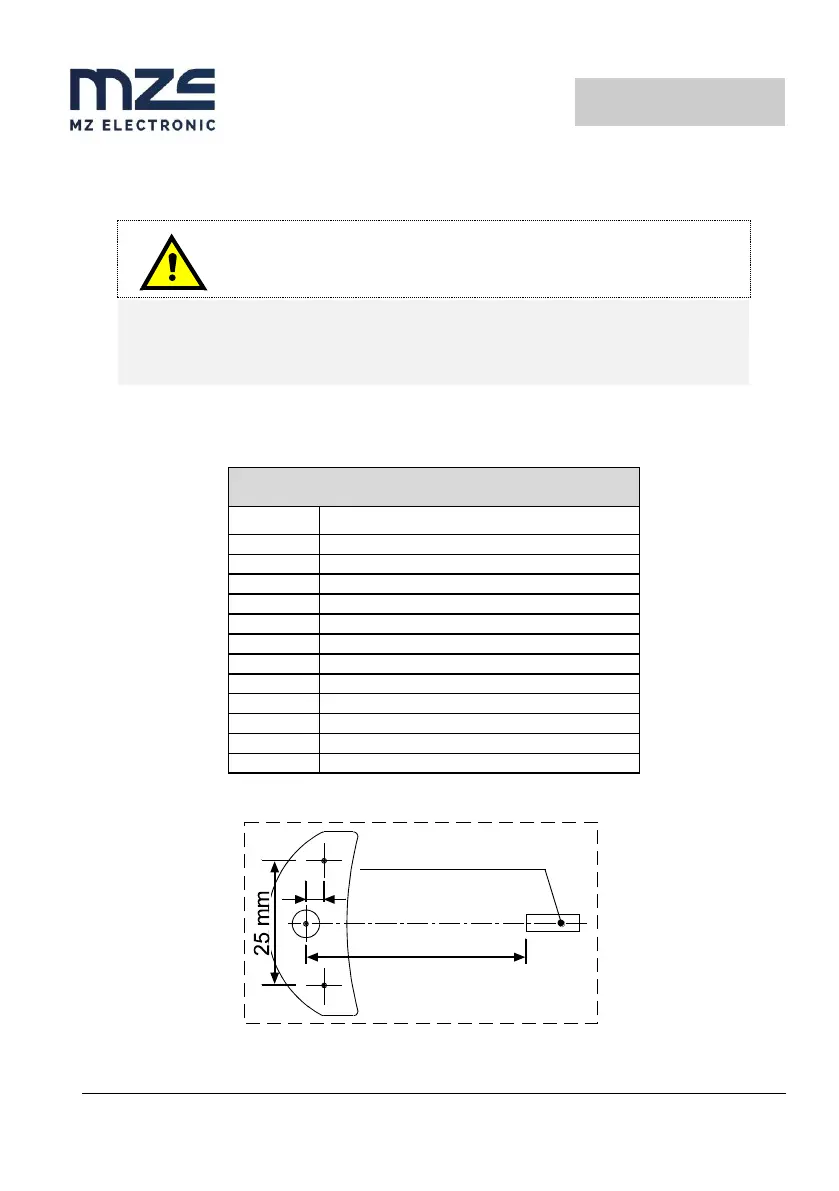

Installation du compteur métrique
(voir schéma électrique page 73/74)
Attention
VEILLER À DÉBRANCHER LA BATTERIE AVANT DE PROCÉDER À
L'INSTALLATION.
Branchements
Capteur
CONNECTEUR 12 PÔLES
PIN
SIGNAL
POS
- batterie
NEG
+ batterie
UP
Commande DOWN
DOWN
Commande UP
SW-M
Capteur magnétique
SW-M
Capteur magnétique
BO-L
Commande Bow Left
BO-R
Commande Bow Right
ST-L
Commande Stern Left
ST-R
Commande Stern Righj
CAN-H
Can-h (CanOpen)
CAN-L
Can-L (CanOpen)
min.44 mm(1”3/4)
4
magnetic sensor
sensore magnetico
