MZ electronic WHC040 - Page 47

WHC040 Rev. 01-2021
Deutsch
47

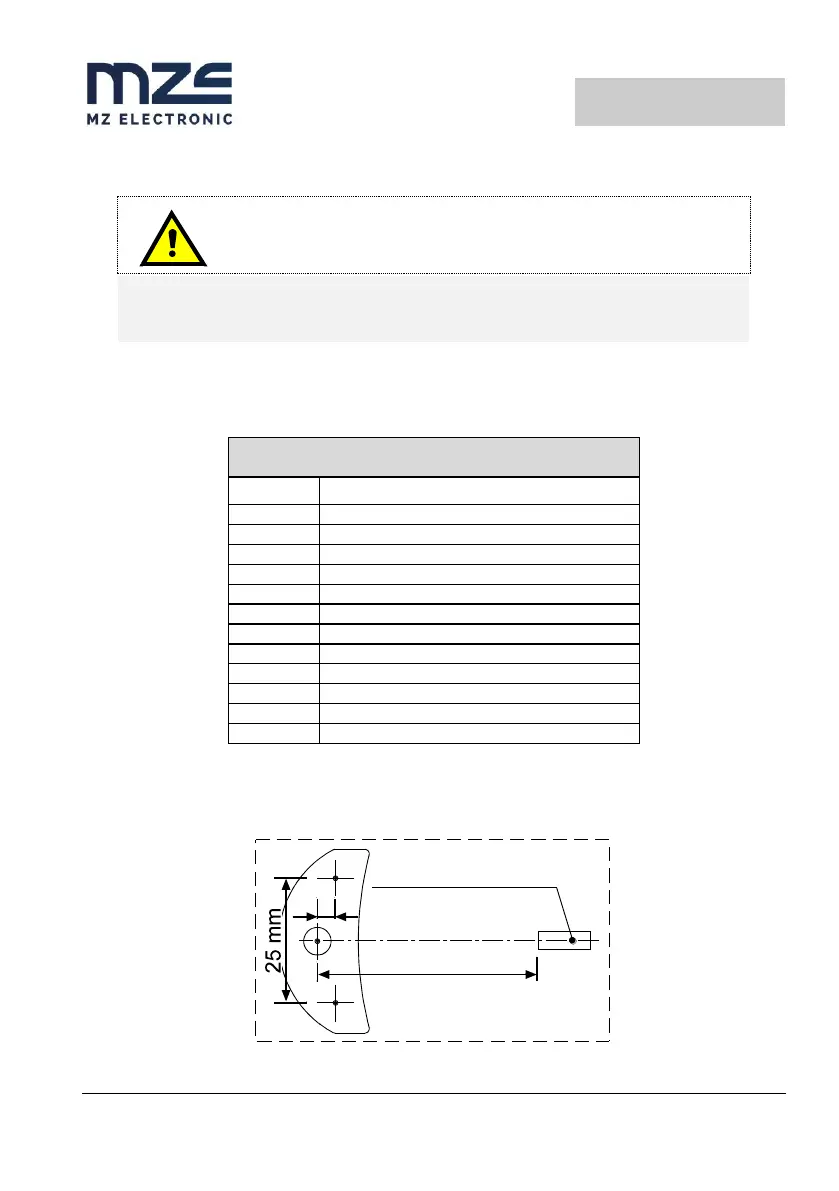

Installation des Meterzählers
(siehe Stromlaufplan seite 73/74)
Achtung
VOR DER INSTALLATION DIE BATTERIE IMMER ABKLEMMEN.
Anschlüsse
Sensor
HINTERE 6 POLIGE STECKVERBINDUNG
PIN
SIGNAL
POS
- batterie
NEG
+ batterie
UP
Steuerung DOWN
DOWN
Steuerung UP
SW-M
Magnetsensor
SW-M
Magnetsensor
BO-L
Steuerung Bow Left
BO-R
Steuerung Bow Right
ST-L
Steuerung Stern Left
ST-R
Steuerung Stern Right
CAN-H
CAN-H (CanOpen)
CAN-L
CAN-L (CanOpen)
min.44 mm(1”3/4)
4
magnetic sensor
sensore magnetico
