4 x N570-0080 (#14 x 1/2”)
3/8”(10mm)
4 x N570-0080 (#14 x 1/2”) 1 X N430-0002


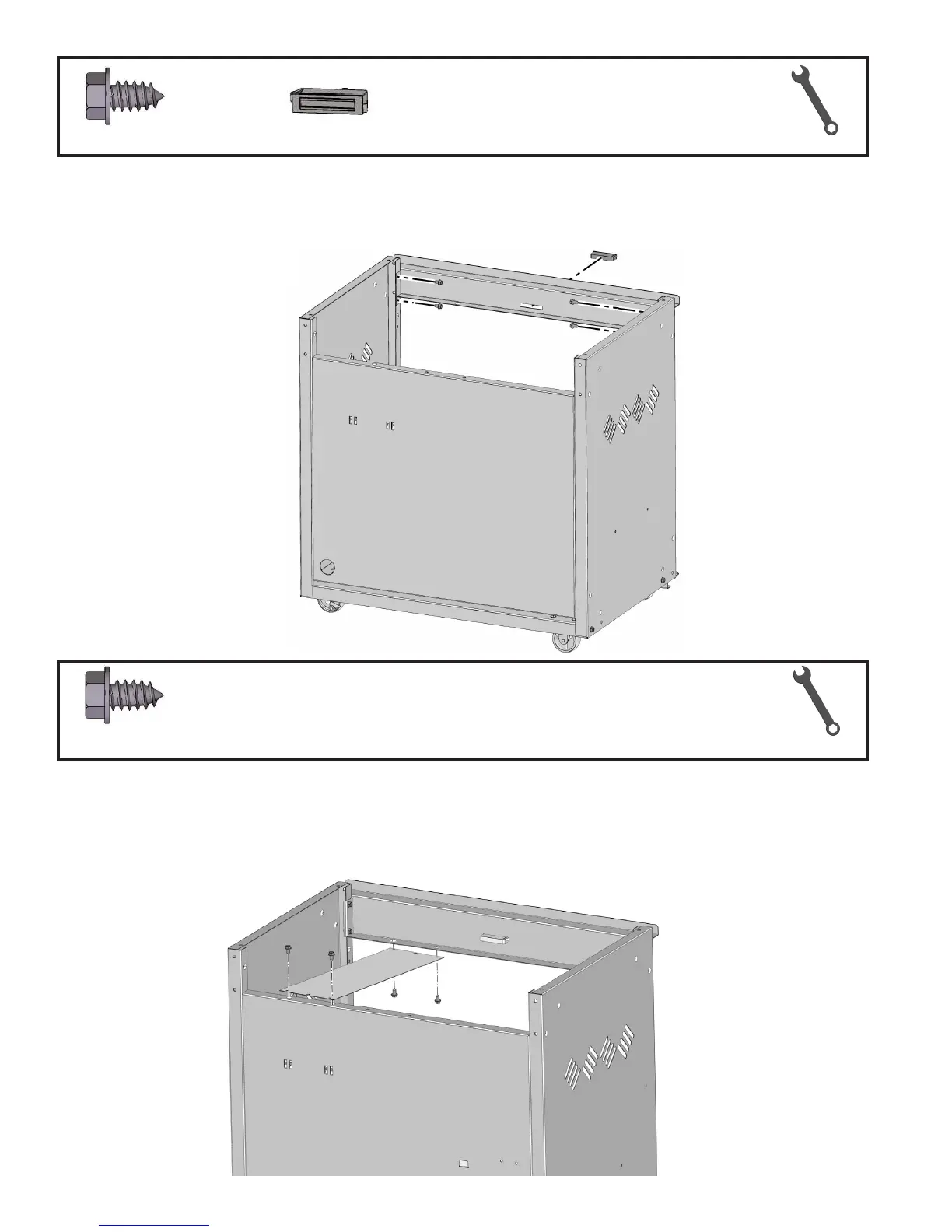

Fixez le support avant du cabinet à l’avant des panneaux latéraux, dans les trous prévus à cet eet, en ulisant quatre (4)
vis #14 x 1/2”. Pour faciliter l’installaon, commencez à visser chaque vis avant de les serrer complètement. Puis poussez
l’aimant en place comme illustré.
3/8”(10mm)

Aachez le protecteur de chaleur. Aachez une extrémité sous la bordure du panneau arrière dans le trou prévu à cet eet
et l’autre extrémité sous le support avant du cabinet.
