FilterBox
3.2Principaux composants
Voir Figure1.
1 Bras d’extraction avec hotte
2 Boîtier
3 Manivelle pour le nettoyage du filtre (FilterBox M)
4 Filtre principal
5 Bac de récupération
6 Filtre HEPA (accessoire)
7 Kit de ventilateur avec silencieux
8 Sortie d’air
9 Boîte de commande et panneau de commande
10 Fusible de canalisations: max. 16 A
3.3Panneau de commande
Voir Figure2.
A,B,C,D: Indiquent le niveau d’encrassement du filtre
principal.
E: Indique un avertissement ou une alarme.
F: État du ventilateur.
G: Ecran LCD et boutons de navigation
H: Haut-parleur pour les alarmes.
I: Fusibles pour la sortie électrique K.
J: Sortie pour les outils pneumatiques.
K: Sortie (monophasée) pour les outils électriques.
L: Interrupteur principal.
M: Programmateur de fonctionnement.
S1: Bouton pour démarrer ou arrêter le ventilateur.
S2: Démarrer ou arrêter le nettoyage du filtre.
3.4Ecran LCD et boutons de navigation

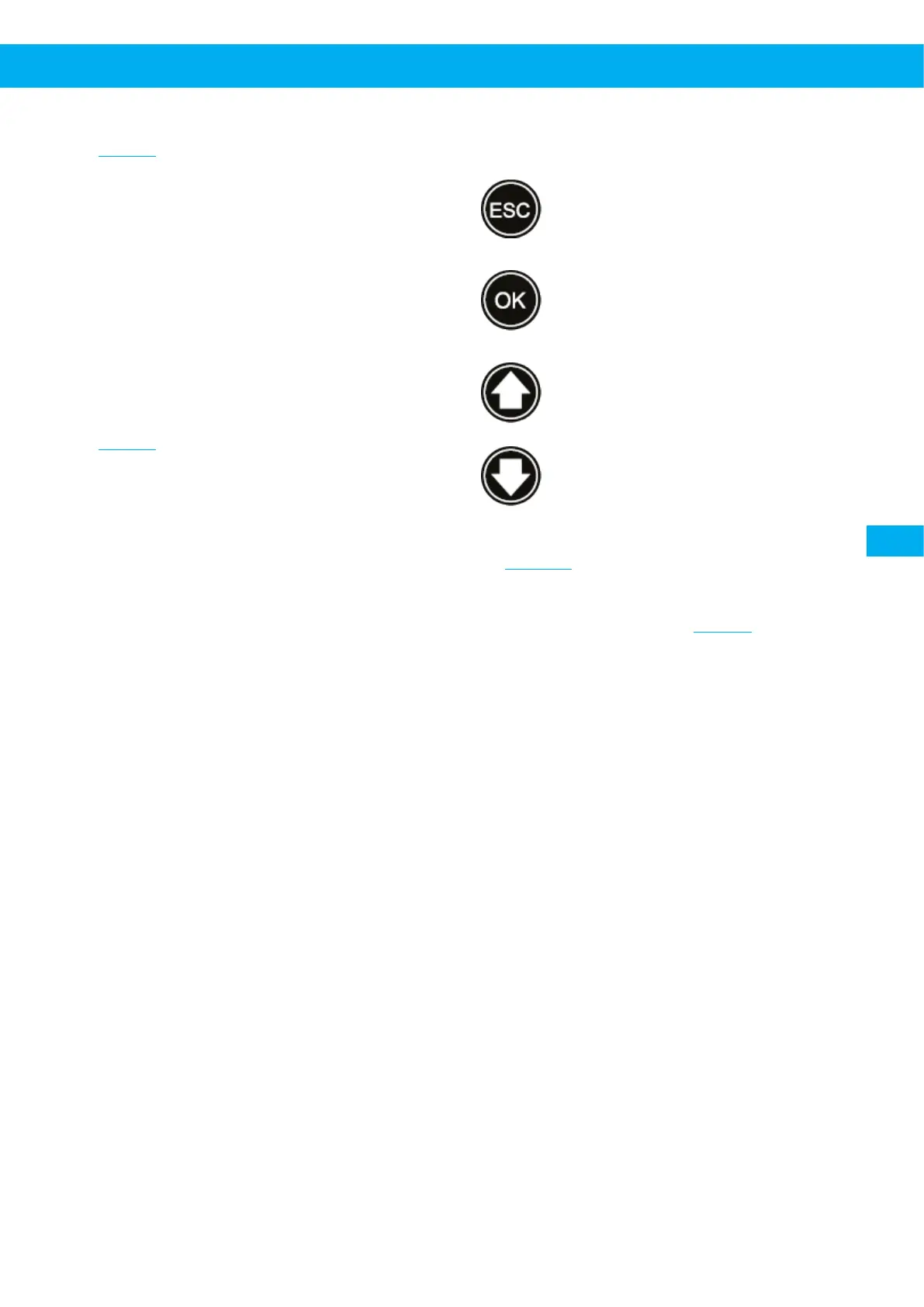

3.4.1Fonctions des boutons de navigation
• Ouvrir le menu principal.
• Retour en arrière dans le menu.
• Ouvrir un sous-menu.
• Sélectionner réglage pour effectuer
une modification (indiquée par « * »).
• Confirmer la modification.
• Faire défiler vers le haut dans le menu
(position indiquée par « > »).
• Augmenter ou modifier les réglages.
• Faire défiler vers le bas dans le menu
(position indiquée par « > »).
• Diminuer ou modifier les réglages.
3.4.2Structure de menu
Voir Figure15.
3.5Dimensions
Les mesures sont indiquées en Figure3.
A Ventilateur du FilterBox N24
B Ventilateur du FilterBox N27/N29
C FilterBox Wall
FR
111
