FilterBox
NL
3.2Hoofdonderdelen
Zie Afbeelding1.
1 Afzuigarm met kap
2 Behuizing
3 Kruk voor filterreiniging (FilterBox M)
4 Hoofdfilter
5 Verzamelbak
6 HEPA-filter (accessoire)
7 Ventilatorpakket inclusief demper
8 Luchtuitlaat
9 Regelkast en regelpaneel
10 Netzekering: max. 16 A
3.3Bedieningspaneel
Zie Afbeelding2.
A,B,C,D: Toont hoe vuil het hoofdfilter is.
E: Geeft aan wanneer er een waarschuwing of alarm
is.
F: Ventilatorstatus.
G: LCD en navigatieknoppen
H: Luidspreker voor alarmen.
I: Zekeringen voor de elektrische uitlaat K.
J: Uitlaat voor pneumatisch gereedschap.
K: Uitlaat (1-fasig) voor elektrisch gereedschap.
L: Hoofdschakelaar.
M: Bedieningstimer.
S1: Knop om de ventilator te starten of stop te zetten.
S2: Filterreiniging starten of stopzetten.
3.4LCD en navigatieknoppen

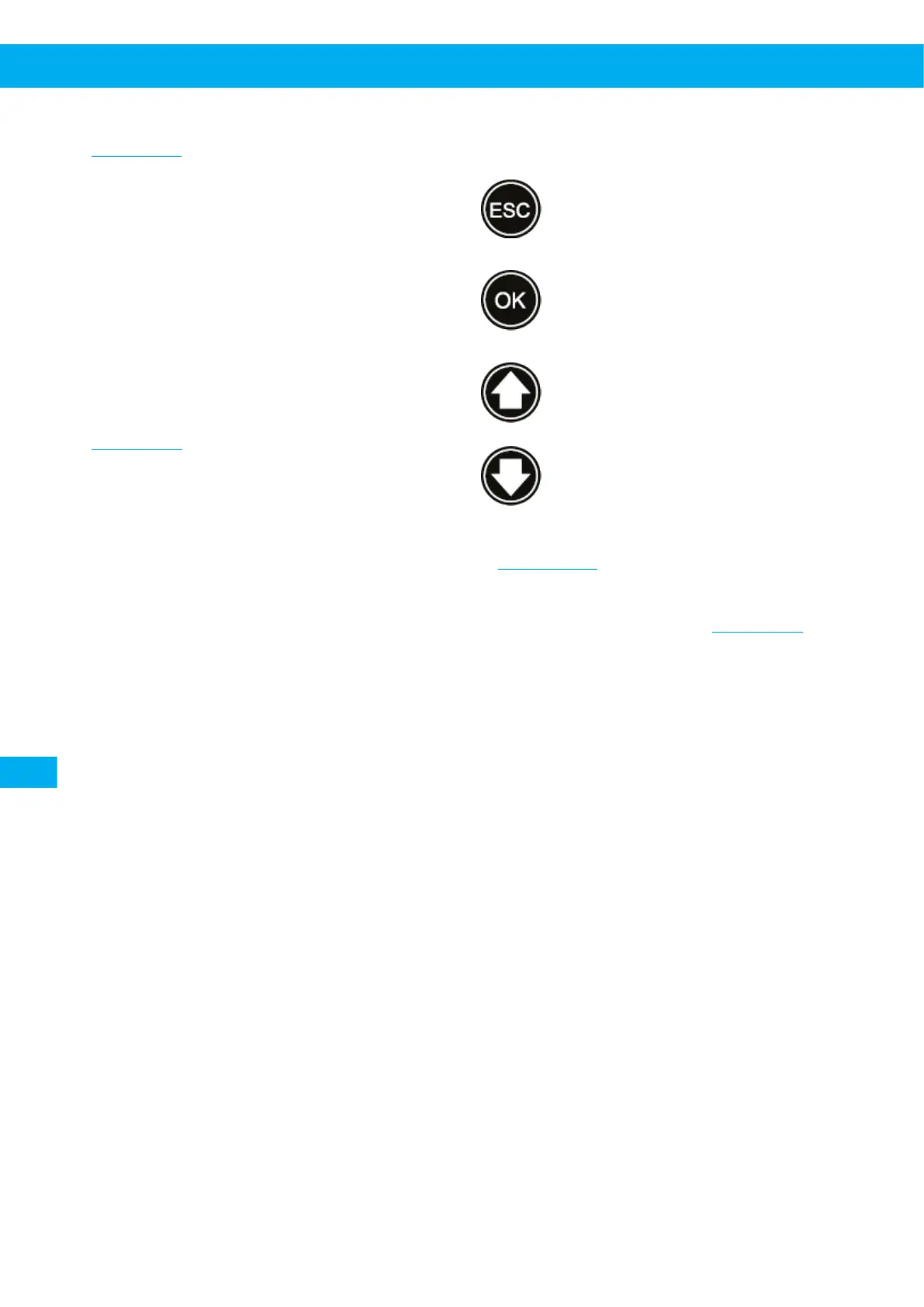

3.4.1Functies van navigatieknop
• Hoofdmenu openen.
• Achteruit bewegen in het menu.
• Submenu openen.
• Instelling voor wijziging selecteren
(aangegeven met ‘*’).
• Wijziging bevestigen.
• Omhoog bladeren in menu (positie
aangegeven met ‘>’).
• Instelling verhogen of wijzigen.
• Omlaag bladeren in menu (positie aan-
gegeven met ‘>’).
• Instelling verlagen of wijzigen.
3.4.2Menustructuur
Zie Afbeelding15.
3.5Afmetingen
Maatregelen zijn weergegeven in Afbeelding3.
A FilterBox N24 ventilator
B FilterBox N27/N29 ventilator
C FilterBox Wall
160
