FilterBox
3.2
Основные компоненты
См. количество
1.
1
Вытяжной рукав с колпаком
2
Кожух
3
Кривошип для очистки фильтра
(FilterBox M)
4
Главный фильтр
5
Коллектор
6
Высокоэффективный воздушный фильтр
(дополнительное оборудование)
7
Блок вентилятора с глушителем
8
Выпускной воздуховод
9
Пульт и панель управления
10 10.
Сетевой предохранитель:
max. 16 A
3.3
Панель управления
См. количество
2.
A,B,C,D: A,B,C,D:
Указывает на степень загрязнения
главного фильтра.
E: E:
Отображается при наличии предупреждения или
сигнала тревоги.
F: F:
Состояние вентилятора.
G:
ЖКД и кнопки навигации
H: H:
Динамик для подачи звуковых сигналов тревоги.
I: I:
Плавкие предохранители для электрического выхода
К.
J: J:
Выход для пневматических электроинструментов.
K: K:
Выход
(1-
фазный) для электроинструментов.
L: L:
Главный выключатель.
M: M:
Таймер времени работы.
S1: S1:
Кнопка пуска/останова вентилятора.
S2: S2:
Пуск или останов очистки фильтра.
3.4
ЖКД и кнопки навигации
3.4.1

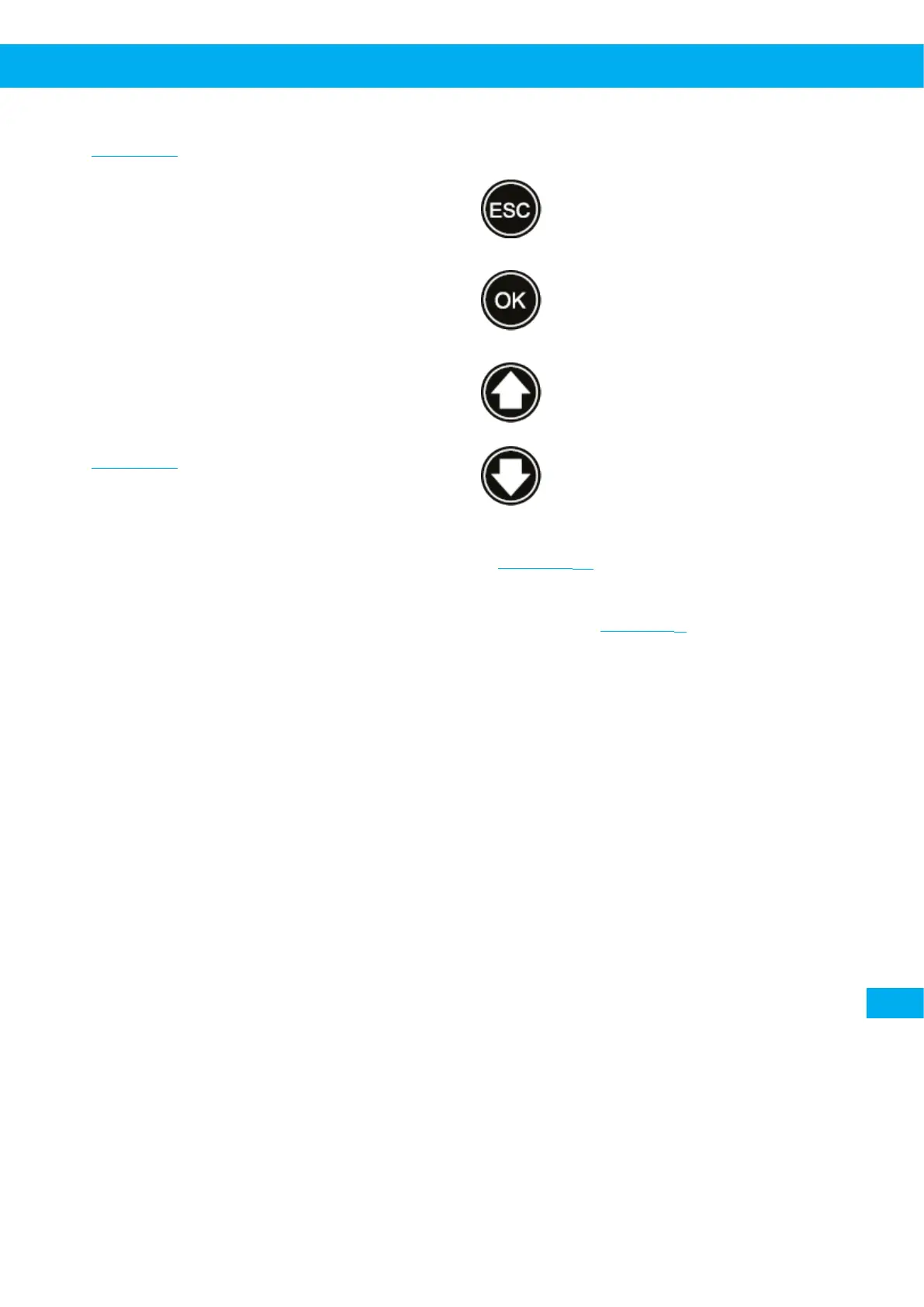

Функции кнопок навигации
•
Открытие главного меню.
•
Возврат в меню.
•
Открытие подменю.
•
Выбор настройки для изменения
(указывается посредством
‘*’).
•
Подтверждение изменения.
•
Прокрутка меню вверх (положение
указывается посредством
‘>’).
•
Увеличение или изменение настройки.
•
Прокрутка меню вниз (положение
указывается посредством
‘>’).
•
Уменьшение или изменение настройки.
3.4.2
Структура меню
См. количество
15.
3.5
Размеры
Меры показаны на количество
3.
A
Вентилятор
FilterBox N24
B
Вентилятор
FilterBox N27/N29
C FilterBox Wall
RU
209
