FilterBox
3.2Ana parçalar
Bkz. Figür1.
1 Davlumbazlı emiş kolu
2 Muhafaza
3 Filtre temizleme için kol (FilterBox M)
4 Ana filtre
5 Toplayıcı atık haznesi
6 HEPA Filtre (Aksesuar)
7 Susturuculu fan grubu
8 Hava çıkışı
9 Kontrol kutusu ve kontrol paneli
10 Şebeke sigortası: max. 16 A
3.3Kontrol paneli
Bkz. Figür2.
A,B,C,D: Ana filtrenin ne kadar kirli olduğunu gösterir.
E: Uyarı veya alarm olduğunu gösterir.
F: Fan durumu.
G: LCD ve gezinti düğmeleri
H: Alarm hoparlörü.
I: K elektrik çıkışı sigortaları.
J: Havalı elektrikli aletler için çıkış.
K: Elektrikli aletler için çıkış (mono faze).
L: Ana düğme.
M: Çalışma saati.
S1: Fanı çalıştıran veya durduran düğme.
S2: Filtre temizlemeyi başlatır veya durdurur.
3.4LCD ve gezinti düğmeleri

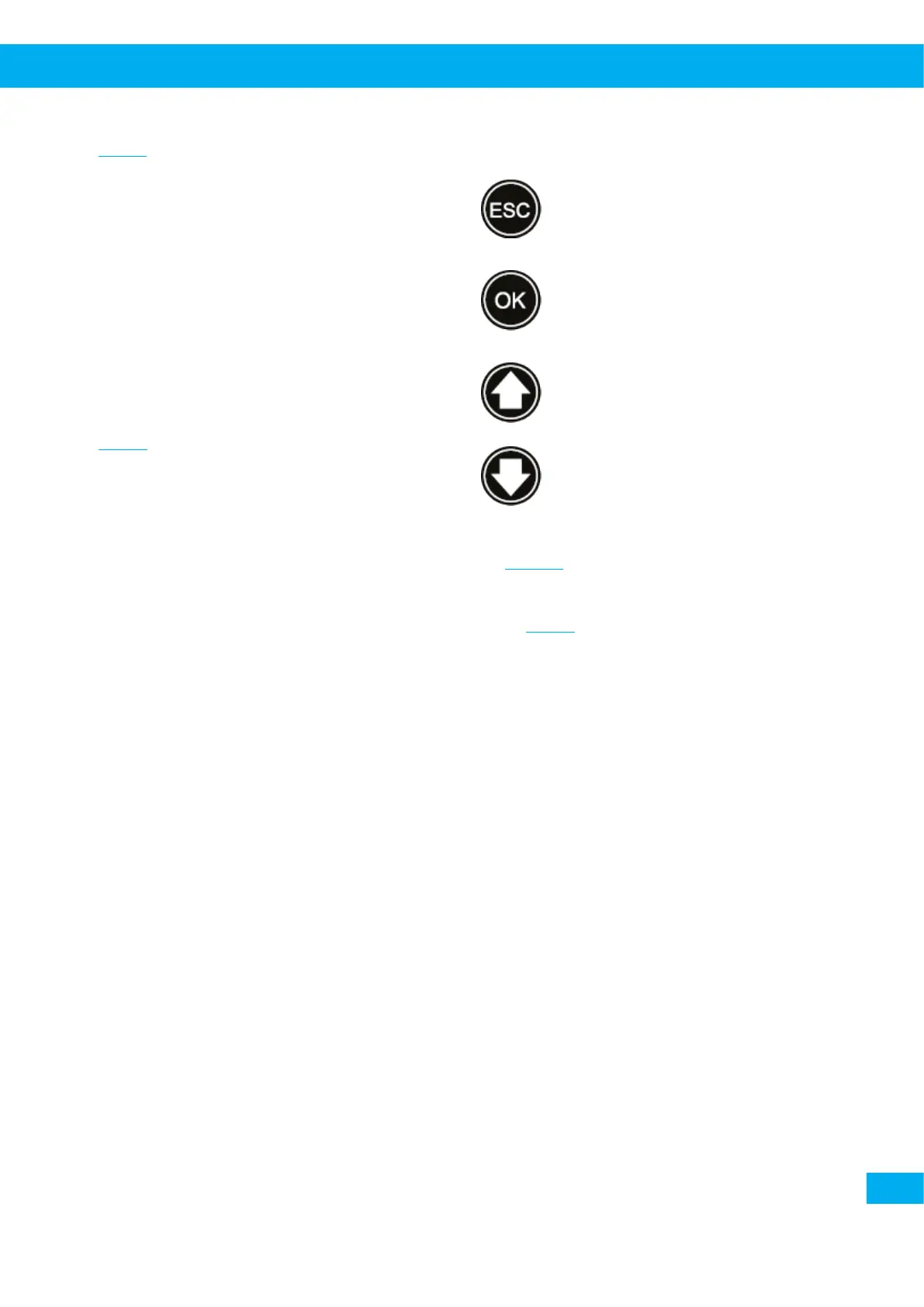

3.4.1Gezinti düğmesi işlevleri
• Ana menüyü açar.
• Menüde geriye gider.
• Alt menüyü açar.
• Değiştirilecek ayarı seçer (‘*’ ile göste-
rilir).
• Değişikliği onaylar.
• Menüde yukarıya kaydırır (‘>’ ile göste-
rilen konum).
• Ayarı artırır veya değiştirir.
• Menüde aşağıya kaydırır (‘>’ ile gösteri-
len konum).
• Ayarı azaltır veya değiştirir.
3.4.2Menü yapısı
Bkz. Figür15.
3.5Boyutlar
Ölçüler Figür3'de gösterilmiştir.
A FilterBox N24 fan
B FilterBox N27/N29 fan
C FilterBox Wall
