FilterBox
3.2Componentele principale
Consultaţi Figura1.
1 Braţ de captare cu hotă
2 Incintă
3 Manivelă pentru curăţarea filtrului (FilterBox M)
4 Filtru principal
5 Recipient colector
6 Filtru HEPA (accesoriu)
7 Ansamblu de exhaustor, inclusiv sistemul de anti-
fonare
8 Evacuare aer
9 Recipient pentru colectare praf
10 Siguranţa de reţea: max. 16 A
3.3Panou de comandă
Consultaţi Figura2.
A,B,C,D: Arată cât de colmatat (murdar) este filtrul.
E: Indică o avertizare sau o alarmă.
F: Starea ventilatorului.
G: Afişaj LCD şi butoane de navigare
H: Difuzor pentru avertizare sonoră.
I: Siguranţe pentru priza electrică K.
J: Leşire de aer pentru sculele pneumatice.
K: Priză de curent (monofazat) pentru sculele electri-
ce.
L: Comutator general.
M: Temporizator de funcţionare.
S1: Buton de pornire, respectiv oprire a echipamentu-
lui.
S2: Pornirea/oprirea curăţării filtrului.
3.4Afişaj LCD şi butoane de navigare

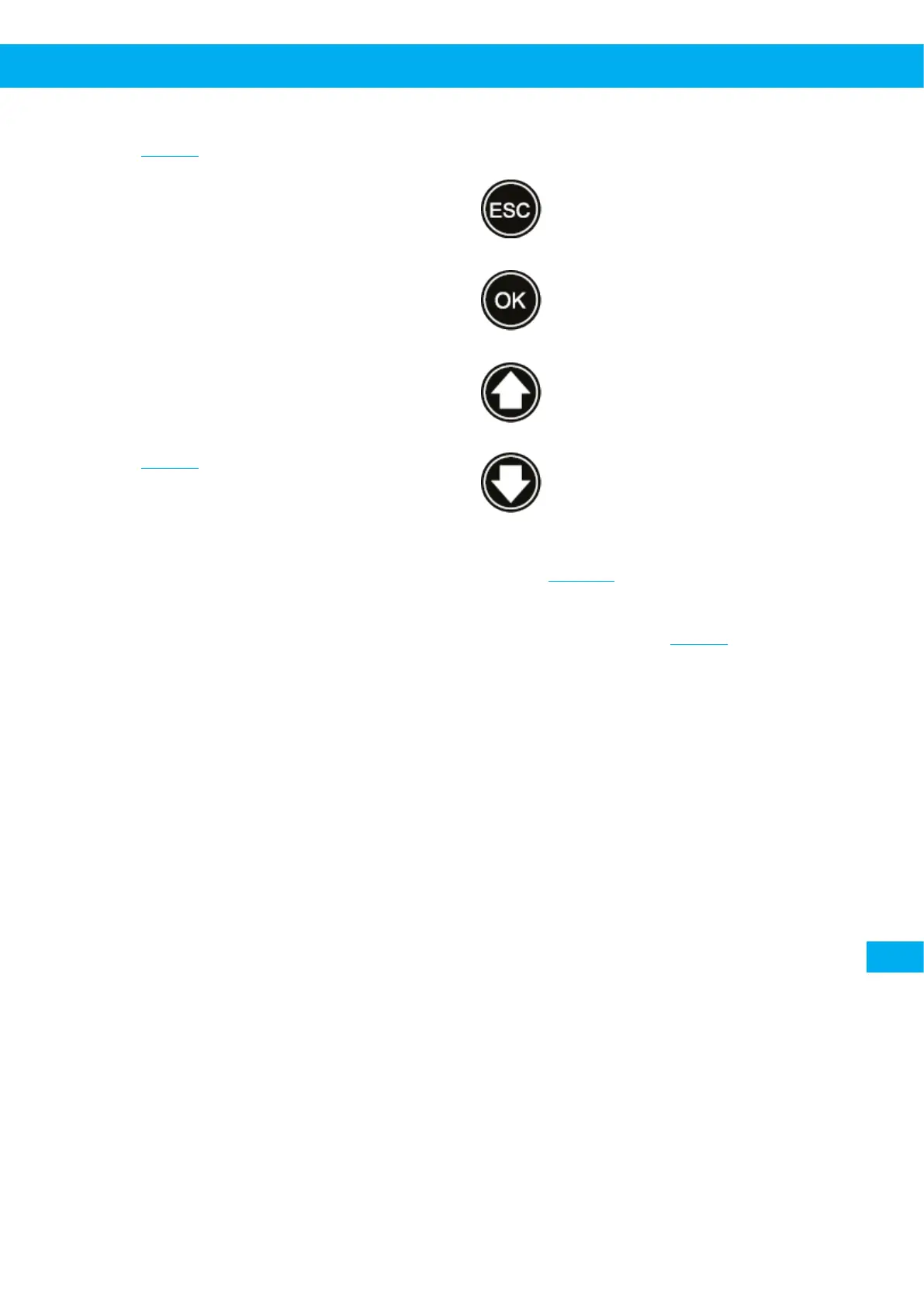

3.4.1Funcţiile butoanelor de navigare
• Intră în meniul principal.
• Salt înapoi în meniu.
• Deschide submeniu.
• Selectează un parametru pentru modi-
ficare (marcat cu „*”).
• Confirmă modificarea
• Derulare în sus în meniu (poziţia este
marcată cu „>”).
• Creşte sau modifică valoarea setării.
• Derulare în jos în meniu (poziţia este
marcată cu „>”).
• Micşorează sau modifică valoarea setă-
rii.
3.4.2Structura de meniuri
Consultaţi Figura15.
3.5Dimensiuni
Măsurile sunt prezentate în Figura3.
A Ventilator FilterBox N24
B Ventilator FilterBox N27/N29
C FilterBox Wall
RO
