Nederman FilterBox User Manual

FilterBox
3.2Componentes principais
Consulte Figura1.
1 Braço extractor com campânula
2 Compartimento
3 Manivela para a limpeza do filtro (FilterBox M)
4 Filtro principal
5 Balde colector
6 Filtro HEPA (Acessório)
7 Conjunto de ventilador incluindo silenciador
8 Saída de ar
9 Caixa de controlo e painel de controlo
10 Fusível de corrente: max. 16 A
3.3Painel de controlo
Consulte Figura2.
A,B,C,D: Mostra o quão sujo o filtro principal está.
E: Mostra quando há um aviso ou alarme.
F: Estado do ventilador:
G: LCD e botões de navegação
H: Altifalantes para os alarmes.
I: Fusíveis para a tomada eléctrica K.
J: Tomada para ferramentas pneumáticas.
K: Tomada (monofásica) para aparelhos eléctricos.
L: Interruptor principal.
M: Temporizador da operação.
S1: Botão para ligar e desligar o ventilador.
S2: Ligar e desligar a limpeza do filtro.
3.4LCD e botões de navegação
3.4.1Funções dos botões de navegação

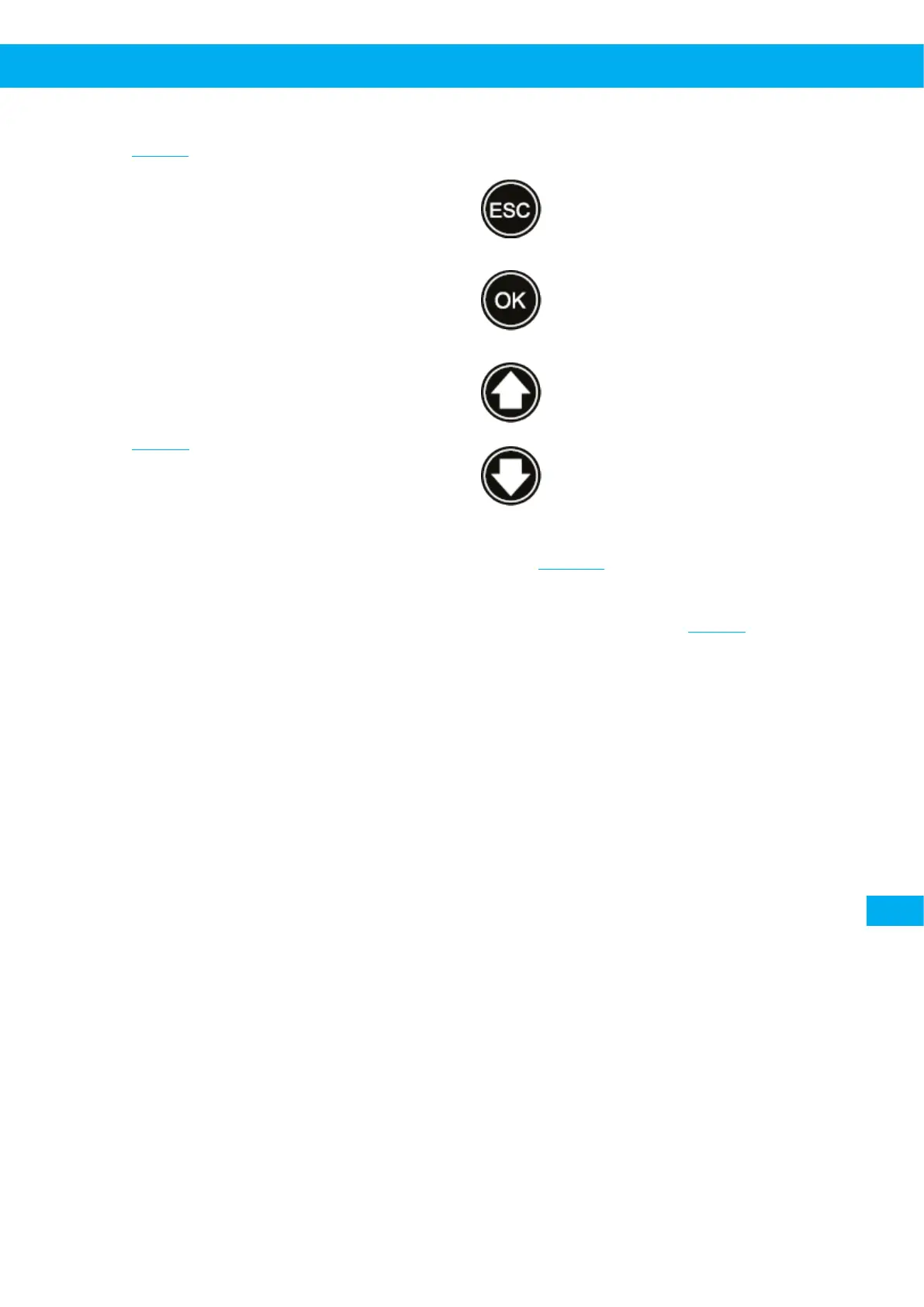

• Abre o menu principal.
• Anda para trás no menu.
• Abre um submenu.
• Selecciona definição para alterar (indi-
cada com ‘*’).
• Confirma a alteração.
• Desloca para cima no menu (posição in-
dicada ‘>’).
• Aumenta ou modifica a definição.
• Desloca para baixo no menu (posição
indicada ‘>’).
• Diminui ou modifica a definição.
3.4.2Estrutura do menu
Consulte Figura15.
3.5Dimensões
As medidas são mostradas em Figura3.
A FilterBox N24 ventilador
B FilterBox N27/N29 ventilador
C FilterBox Wall
PT
189
